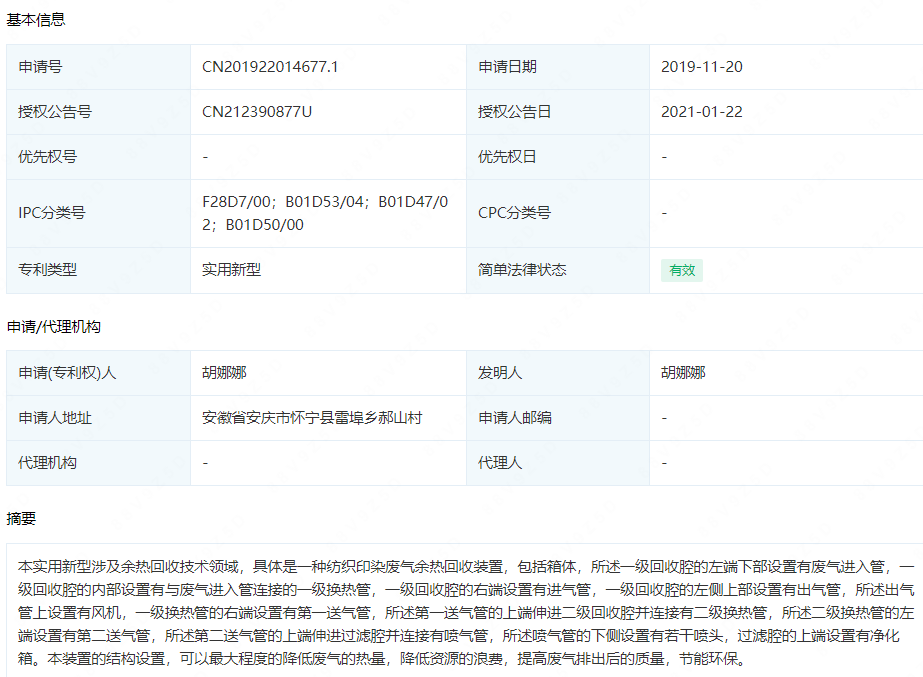

摘要： : 本实用新型涉及余热回收技术领域，具体是一种纺织印染废气余热回收装置，包括箱体，所述一级回收腔的左端下部设置有废气进入管，一级回收腔的内部设置有与废气进入管连接的一级换热管，一级回收腔的右端设置有进气管，一级回收腔的左侧上部设置有出气管，所述出气管上设置有风机，一级换热管的右端设置有第一送气管，所述第一送气管的上端伸进二级回收腔并连接有二级换热管，所述二级换热管的左端设置有第二送气管，所述第二送气管的上端伸进过滤腔并连接有喷气管，所述喷气管的下侧设置有若干喷头，过滤腔的上端设置有净化箱。本装置的结构设置，可以最大程度的降低废气的热量，降低资源的浪费，提高废气排出后的质量，节能环保。

详情： :

1.一种纺织印染废气余热回收装置，包括箱体(1)，所述箱体(1)的下端四角设置有支撑机构(2)，箱体(1)的内部设置有两个隔板(3)，所述隔板(3)将箱体(1)分隔成一级回收腔(4)、二级回收腔(5)和过滤腔(6)，一级回收腔(4)、二级回收腔(5)和过滤腔(6)从下到上依次设置，其特征在于，所述一级回收腔(4)的左端下部设置有废气进入管(7)，一级回收腔(4)的内部设置有与废气进入管(7)连接的一级换热管(8)，一级回收腔(4)的右端设置有进气管(9)，一级回收腔(4)的左侧上部设置有出气管(10)，所述出气管(10)上设置有风机(11)，一级换热管(8)的右端设置有第一送气管(12)，所述第一送气管(12)的上端伸进二级回收腔(5)并连接有二级换热管(13)，所述二级换热管(13)的左端设置有第二送气管(14)，所述第二送气管(14)的上端伸进过滤腔(6)并连接有喷气管(15)，所述喷气管(15)的下侧设置有若干喷头(16)，过滤腔(6)的上端设置有净化箱(17)。

2.根据权利要求1所述的一种纺织印染废气余热回收装置，其特征在于，所述一级回收腔(4)内通入空气，二级回收腔(5)内设置有凉水，过滤腔(6)内设置有净化液。

3.根据权利要求1所述的一种纺织印染废气余热回收装置，其特征在于，所述净化箱(17)的下端设置有排气管(18)，排气管(18)与过滤腔(6)连通，净化箱(17)的内部设置有多级活性炭吸附网(19)，净化箱(17)的上端设置有排气口(23)。

4.根据权利要求3所述的一种纺织印染废气余热回收装置，其特征在于，所述净化箱(17)内还设置有等离子发生器(20)，所述等离子发生器(20)的外侧右部设置有重金属积尘圈(21)，等离子发生器(20)的内部设置有负离子发射针(22)。

5.根据权利要求1或4所述的一种纺织印染废气余热回收装置，其特征在于，所述支撑机构(2)包括与箱体(1)连接的螺纹杆(25)和支撑座(24)，所述支撑座(24)的上端中间设置有螺纹套(26)，支撑座(24)通过螺纹套(26)与螺纹杆(25)螺纹连接，螺纹杆(25)的下端安装有位于支撑座(24)内部的减震机构(27)。
