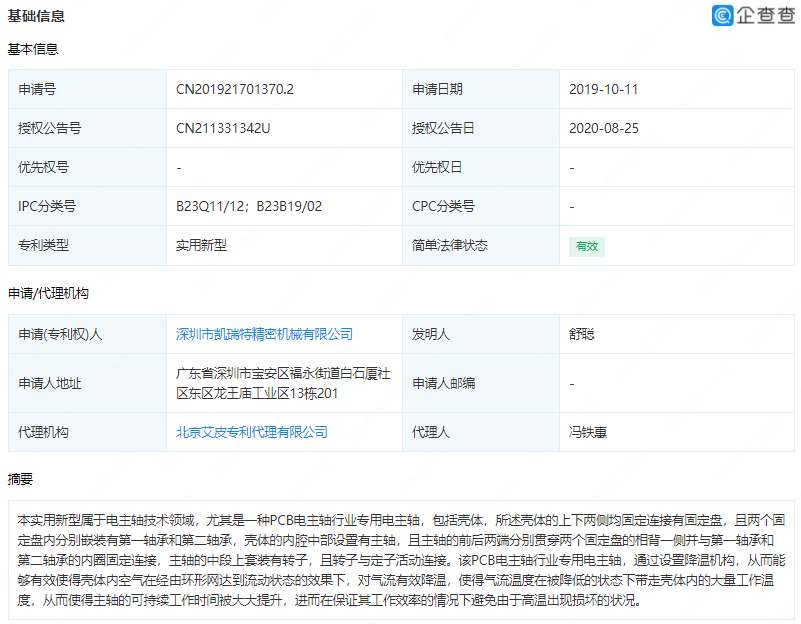

摘要： : 本实用新型属于电主轴技术领域，尤其是一种PCB电主轴行业专用电主轴，包括壳体，所述壳体的上下两侧均固定连接有固定盘，且两个固定盘内分别嵌装有第一轴承和第二轴承，壳体的内腔中部设置有主轴，且主轴的前后两端分别贯穿两个固定盘的相背一侧并与第一轴承和第二轴承的内圈固定连接，主轴的中段上套装有转子，且转子与定子活动连接。该PCB电主轴行业专用电主轴，通过设置降温机构，从而能够有效使得壳体内空气在经由环形网达到流动状态的效果下，对气流有效降温，使得气流温度在被降低的状态下带走壳体内的大量工作温度，从而使得主轴的可持续工作时间被大大提升，进而在保证其工作效率的情况下避免由于高温出现损坏的状况

详情： :

权利要求

1.一种PCB电主轴行业专用电主轴,包括壳体(1),其特征在于:所述壳体(1)的上下两侧均固定连接有固定盘(2),且两个固定盘(2)内分别嵌装有第一轴承(3)和第二轴承(4),壳体(1)的内腔中部设置有主轴(5),且主轴(5)的前后两端分别贯穿两个固定盘(2)的相背一侧并与第一轴承(3)和第二轴承(4)的内圈固定连接,主轴(5)的中段上套装有转子(6),且转子(6)与定子(7)活动连接,定子(7)固定安装在壳体(1)的内壁中部,壳体(1)外表面的上下两侧均嵌装有环形网(8),且两个环形网(8)内均设置有降温机构(9),两个环形网(8)内的降温机构(9)之间通过输水管(10)连接,且输水管(10)嵌装在壳体(1)内,位于下方的环形网(8)顶部左右两侧均固定连接有固定杆(11),且两个固定杆(11)的顶端分别固定连接有集热片(12)底部的左右两侧。

2.根据权利要求1所述的一种PCB电主轴行业专用电主轴,其特征在于:所述降温机构(9)包括环形管(91)、空心球(92)、球形海绵(93)和条形海绵(94),所述环形管(91)嵌装在环形网(8)内,且若干空心球(92)呈等距环绕状嵌装在环形管(91)内,空心球(92)内装填有球形海绵(93),且空心球(92)的内腔与环形管(91)的内腔连通,环形管(91)内呈等距环绕状嵌装有若干条形海绵(94),且条形海绵(94)的两端分别与两个相邻空心球(92)内的球形海绵(93)连接。

3.根据权利要求2所述的一种PCB电主轴行业专用电主轴,其特征在于:位于下方的降温机构(9)的右侧和左侧分别固定连接有入水管头(13)和出水管头(14)。

4.根据权利要求3所述的一种PCB电主轴行业专用电主轴,其特征在于:所述入水管头(13)插接在环形管(91)的右侧并与环形管(91)的内腔连通,且入水管头(13)远离环形管(91)的一端贯穿环形网(8)并延伸至其右侧。

5.根据权利要求3所述的一种PCB电主轴行业专用电主轴,其特征在于:所述出水管头(14)插接在环形管(91)的左侧并与环形管(91)的内腔连通,且出水管头(14)远离环形管(91)的一端贯穿环形网(8)并延伸至其左侧。

6.根据权利要求1所述的一种PCB电主轴行业专用电主轴,其特征在于:所述环形网(8)、固定杆(11)和集热片(12)的材料均为铜。
