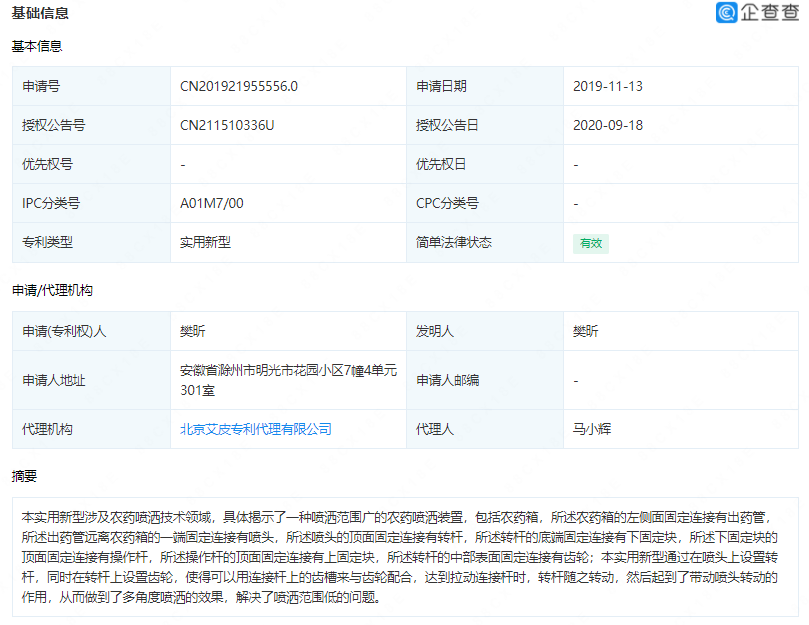

摘要： : 本实用新型涉及农药喷洒技术领域，具体揭示了一种喷洒范围广的农药喷洒装置，包括农药箱，所述农药箱的左侧面固定连接有出药管，所述出药管远离农药箱的一端固定连接有喷头，所述喷头的顶面固定连接有转杆，所述转杆的底端固定连接有下固定块，所述下固定块的顶面固定连接有操作杆，所述操作杆的顶面固定连接有上固定块，所述转杆的中部表面固定连接有齿轮；本实用新型通过在喷头上设置转杆，同时在转杆上设置齿轮，使得可以用连接杆上的齿槽来与齿轮配合，达到拉动连接杆时，转杆随之转动，然后起到了带动喷头转动的作用，从而做到了多角度喷洒的效果，解决了喷洒范围低的问题。

详情： :

1.一种喷洒范围广的农药喷洒装置，包括农药箱(1)，其特征在于：所述农药箱(1)的左侧面固定连接有出药管(2)，所述出药管(2)远离农药箱(1)的一端固定连接有喷头(3)，所述喷头(3)的顶面固定连接有转杆(4)，所述转杆(4)的底端固定连接有下固定块(5)，所述下固定块(5)的顶面固定连接有操作杆(6)，所述操作杆(6)的顶面固定连接有上固定块(7)，所述转杆(4)的中部表面固定连接有齿轮(8)，所述操作杆(6)的内部通过通孔活动连接有连接杆(9)，所述连接杆(9)的左端开设有与齿轮(8)相适配的齿槽(10)。

2.根据权利要求1所述的一种喷洒范围广的农药喷洒装置，其特征在于：所述连接杆(9)的右端固定连接有顶杆(12)，所述顶杆(12)远离连接杆(9)的一端固定连接有挡块(13)，所述挡块(13)的右端固定连接有弹簧(14)，所述弹簧(14)的表面活动连接有套筒(15)，所述套筒(15)的右端与操作杆(6)的内壁固定连接。

3.根据权利要求1所述的一种喷洒范围广的农药喷洒装置，其特征在于：所述连接杆(9)的顶面固定连接有上夹块(17)，所述连接杆(9)的底面固定连接有下夹块(16)。

4.根据权利要求1所述的一种喷洒范围广的农药喷洒装置，其特征在于：所述连接杆(9)的正面右端固定连接有拉杆(11)，所述操作杆(6)的正面开设有滑槽(18)，所述滑槽(18)的内壁与拉杆(11)的表面活动连接。

5.根据权利要求1所述的一种喷洒范围广的农药喷洒装置，其特征在于：所述上固定块(7)和下固定块(5)分别位于转杆(4)的两端，且上固定块(7)和下固定块(5)均与操作杆(6)的表面活动连接。

6.根据权利要求1所述的一种喷洒范围广的农药喷洒装置，其特征在于：所述出药管(2)的长度长于操作杆(6)，所述出药管(2)为一种橡胶制成。
