售价 : ￥1800

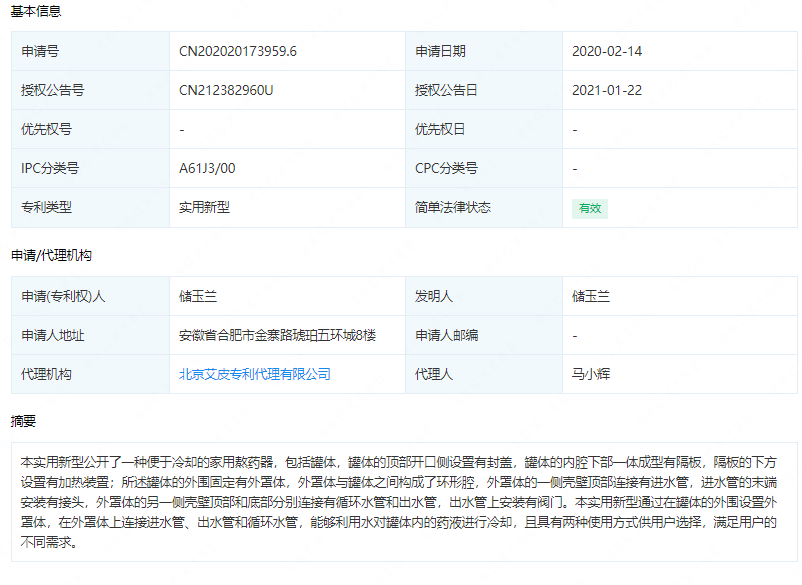

摘要： : 本实用新型公开了一种便于冷却的家用熬药器，包括罐体，罐体的顶部开口侧设置有封盖，罐体的内腔下部一体成型有隔板，隔板的下方设置有加热装置；所述罐体的外围固定有外罩体，外罩体与罐体之间构成了环形腔，外罩体的一侧壳壁顶部连接有进水管，进水管的末端安装有接头，外罩体的另一侧壳壁顶部和底部分别连接有循环水管和出水管，出水管上安装有阀门。本实用新型通过在罐体的外围设置外罩体，在外罩体上连接进水管、出水管和循环水管，能够利用水对罐体内的药液进行冷却，且具有两种使用方式供用户选择，满足用户的不同需求。

详情： :

1.一种便于冷却的家用熬药器，包括罐体（1），罐体（1）的顶部开口侧设置有封盖（5），罐体（1）的内腔下部一体成型有隔板（11），隔板（11）的下方设置有加热装置（2）；其特征在于，所述罐体（1）的外围固定有外罩体（3），外罩体（3）与罐体（1）之间构成了环形腔，外罩体（3）的一侧壳壁顶部连接有进水管（31），进水管（31）的末端安装有接头（311），外罩体（3）的另一侧壳壁顶部和底部分别连接有循环水管（33）和出水管（32），出水管（32）上安装有阀门。

2.根据权利要求1所述的便于冷却的家用熬药器，其特征在于，所述封盖（5）通过螺纹配合连接在罐体（1）的开口侧。

3.根据权利要求1所述的便于冷却的家用熬药器，其特征在于，还包括由网格板制作而成的载药框（4），载药框（4）活动设置在罐体（1）中。

4.根据权利要求3所述的便于冷却的家用熬药器，其特征在于，所述封盖（5）上穿设有转轴（6），转轴（6）转动连接封盖（5），转轴（6）的顶部固定有操作柄（61），转轴（6）的底部固定有卡块（62）；所述载药框（4）的内腔底部固定有连接座（42），连接座（42）的顶部开设有与卡块（62）相配合的卡槽（421），卡槽（421）的横截面呈三角形。

5.根据权利要求3所述的便于冷却的家用熬药器，其特征在于，所述罐体（1）的内壁上一体成型有支撑环（12），支撑环（12）的上表面上嵌设有多个活动设置的滚珠（121）；所述载药框（4）的上部框体外围固定有连接环（41），连接环（41）搭设在支撑环（12）上并与滚珠（121）滚动接触。
