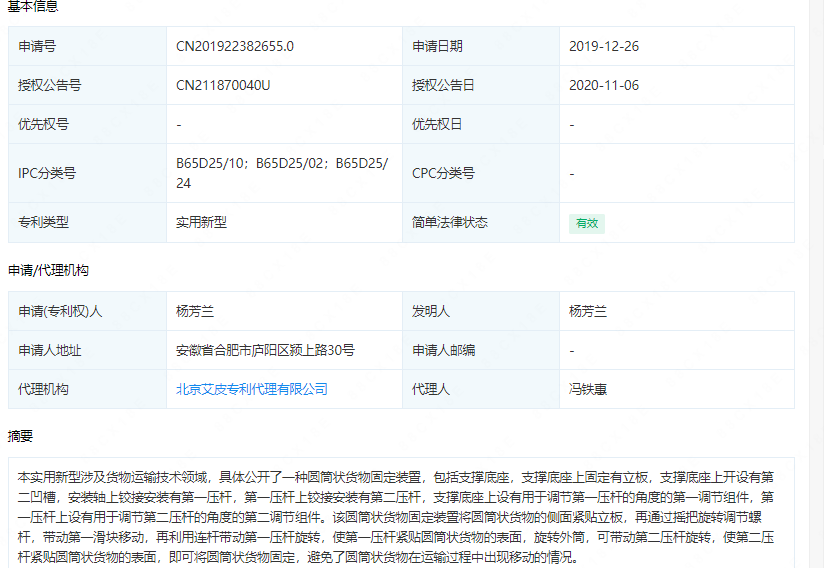

摘要： : 本实用新型涉及货物运输技术领域，具体公开了一种圆筒状货物固定装置，包括支撑底座，支撑底座上固定有立板，支撑底座上开设有第二凹槽，安装轴上铰接安装有第一压杆，第一压杆上铰接安装有第二压杆，支撑底座上设有用于调节第一压杆的角度的第一调节组件，第一压杆上设有用于调节第二压杆的角度的第二调节组件。该圆筒状货物固定装置将圆筒状货物的侧面紧贴立板，再通过摇把旋转调节螺杆，带动第一滑块移动，再利用连杆带动第一压杆旋转，使第一压杆紧贴圆筒状货物的表面，旋转外筒，可带动第二压杆旋转，使第二压杆紧贴圆筒状货物的表面，即可将圆筒状货物固定，避免了圆筒状货物在运输过程中出现移动的情况。

详情： :

1.一种圆筒状货物固定装置，包括支撑底座（1），其特征在于：所述支撑底座（1）的底部固定有支腿（19），支腿（19）的底端连接有固定底块（14），固定底块（14）上开设有通孔（20）；所述支撑底座（1）上固定有立板（2），支撑底座（1）上开设有第二凹槽（26），第二凹槽（26）内设有安装轴（27），安装轴（27）上铰接安装有第一压杆（9），第一压杆（9）上铰接安装有第二压杆（5），支撑底座（1）上设有用于调节第一压杆（9）的角度的第一调节组件，第一压杆（9）上设有用于调节第二压杆（5）的角度的第二调节组件。

2.根据权利要求1所述的圆筒状货物固定装置，其特征在于：所述第一调节组件包括连杆（11）、第一滑块（18）和调节螺杆（24）；所述支撑底座（1）上开设有第一凹槽（21），第一凹槽（21）内设有第一滑杆（22），第一滑块（18）滑动设置在第一滑杆（22）上，调节螺杆（24）的两端分别连接有摇把（13）和轴承座（23），轴承座（23）安装在第一凹槽（21）的内壁上，调节螺杆（24）贯穿第一滑块（18）并与其螺纹连接；所述第一滑块（18）上设有第四支座（12），第一压杆（9）上设有第三支座（10），连杆（11）的两端分别铰接在第三支座（10）和第四支座（12）上。

3.根据权利要求2所述的圆筒状货物固定装置，其特征在于：所述第二调节组件包括第一支座（6）、螺纹套杆（7）和第二支座（8）；所述第一支座（6）和第二支座（8）分别安装在第二压杆（5）和第一压杆（9）上，螺纹套杆（7）包括外筒（71）、第一内杆（72）和第二内杆（73），第一内杆（72）和第二内杆（73）均与外筒（71）的内壁螺纹连接，且第一内杆（72）和第二内杆（73）分布在外筒（71）的两侧，第一内杆（72）和第二内杆（73）的螺纹方向相反，第一内杆（72）和第二内杆（73）的端部分别设有第一连接环（75）和第二连接环（74），第一连接环（75）和第二连接环（74）分别安装在第二支座（8）和第一支座（6）上。

4.根据权利要求2所述的圆筒状货物固定装置，其特征在于：所述第一滑块（18）的底部固定有第一锁杆（15），支撑底座（1）上开设有供第一锁杆（15）穿过的第一通口（25），第一通口（25）位于第一凹槽（21）的下侧，第一锁杆（15）上设有第一垫片（17）和第一螺母（16）。

5.根据权利要求1所述的圆筒状货物固定装置，其特征在于：所述支撑底座（1）、立板（2）、第一压杆（9）和第二压杆（5）上均设有橡胶垫（4）。

6.根据权利要求1-5任一所述的圆筒状货物固定装置，其特征在于：所述支撑底座（1）上还开设有第三凹槽（30），第三凹槽（30）内设有第二滑杆（29），第二滑杆（29）上滑动设置有第二滑块（33），第二滑块（33）上设有楔形挡块（28）；所述第二滑块（33）的底部固定有第二锁杆（31），支撑底座（1）上开设有供第二锁杆（31）穿过的第二通口（35），第二通口（35）位于第三凹槽（30）的下侧，第二锁杆（31）上设有第二垫片（32）和第二螺母（34）。
