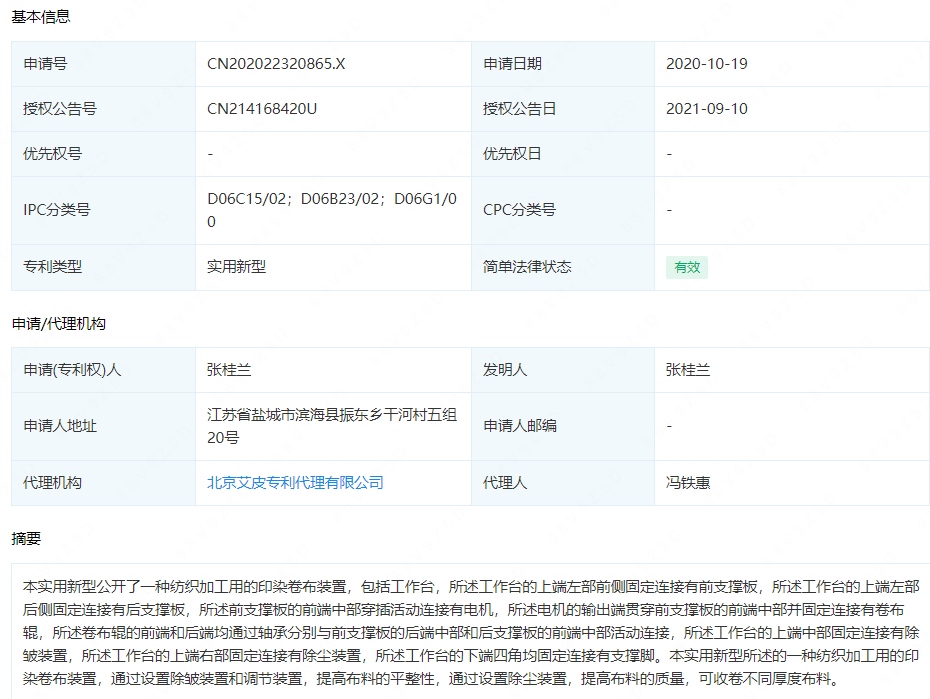

摘要： : 本实用新型公开了一种纺织加工用的印染卷布装置，包括工作台，所述工作台的上端左部前侧固定连接有前支撑板，所述工作台的上端左部后侧固定连接有后支撑板，所述前支撑板的前端中部穿插活动连接有电机，所述电机的输出端贯穿前支撑板的前端中部并固定连接有卷布辊，所述卷布辊的前端和后端均通过轴承分别与前支撑板的后端中部和后支撑板的前端中部活动连接，所述工作台的上端中部固定连接有除皱装置，所述工作台的上端右部固定连接有除尘装置，所述工作台的下端四角均固定连接有支撑脚。本实用新型所述的一种纺织加工用的印染卷布装置，通过设置除皱装置和调节装置，提高布料的平整性，通过设置除尘装置，提高布料的质量，可收卷不同厚度布料

详情： :

1.一种纺织加工用的印染卷布装置，包括工作台（1），其特征在于：所述工作台（1）的上端左部前侧固定连接有前支撑板（2），所述工作台（1）的上端左部后侧固定连接有后支撑板（5），所述前支撑板（2）的前端中部穿插活动连接有电机（3），所述电机（3）的输出端贯穿前支撑板（2）的前端中部并固定连接有卷布辊（4），所述卷布辊（4）的前端和后端均通过轴承分别与前支撑板（2）的后端中部和后支撑板（5）的前端中部活动连接，所述工作台（1）的上端中部固定连接有除皱装置（6），所述工作台（1）的上端右部固定连接有除尘装置（7），所述工作台（1）的下端四角均固定连接有支撑脚（8）。

2.根据权利要求1所述的一种纺织加工用的印染卷布装置，其特征在于：所述除皱装置（6）包括固定板（61），所述固定板（61）设置有两个，两个所述固定板（61）相对面的上部之间均通过轴承共同活动连接有加热辊（62），两个所述固定板（61）相对面的下部均开有移动槽（63），两个所述移动槽（63）内均滑动连接有调节装置（64），两个所述调节装置（64）的相对面之间共同固定连接有压辊（65），两个所述固定板（61）的下端均与工作台（1）的上端固定连接。

3.根据权利要求2所述的一种纺织加工用的印染卷布装置，其特征在于：所述调节装置（64）包括活动套筒（643），所述活动套筒（643）的上端固定连接有连接块（642），所述连接块（642）的后端固定连接有移动块（641），所述活动套筒（643）的下端固定连接有固定座（645），所述活动套筒（643）的外表面套接有弹簧（644），所述弹簧（644）的上端和下端分别与连接块（642）的下端和固定座（645）的上端固定连接，所述移动块（641）与移动槽（63）滑动连接，所述连接块（642）的前端与压辊（65）的后端固定连接，所述固定座（645）的下端与工作台（1）的上端固定连接。

4.根据权利要求1所述的一种纺织加工用的印染卷布装置，其特征在于：所述除尘装置（7）包括安装座（71），所述安装座（71）的上端前部和上端后部均固定连接有安装板（74），两个所述安装板（74）相对面的上部之间共同固定连接有上除尘板（75），两个所述安装板（74）相对面的下部均开有滑槽（76），所述安装座（71）的上端中部固定连接有电动伸缩杆（73），所述电动伸缩杆（73）的上端固定连接有下除尘板（72），所述下除尘板（72）的前端和后端分别与两个滑槽（76）滑动连接，所述安装座（71）的下端与工作台（1）的上端固定连接。

5.根据权利要求2所述的一种纺织加工用的印染卷布装置，其特征在于：所述加热辊（62）和压辊（65）均位于同一垂直线上。

6.根据权利要求4所述的一种纺织加工用的印染卷布装置，其特征在于：所述滑槽（76）的长度与电动伸缩杆（73）的调节范围相等。
