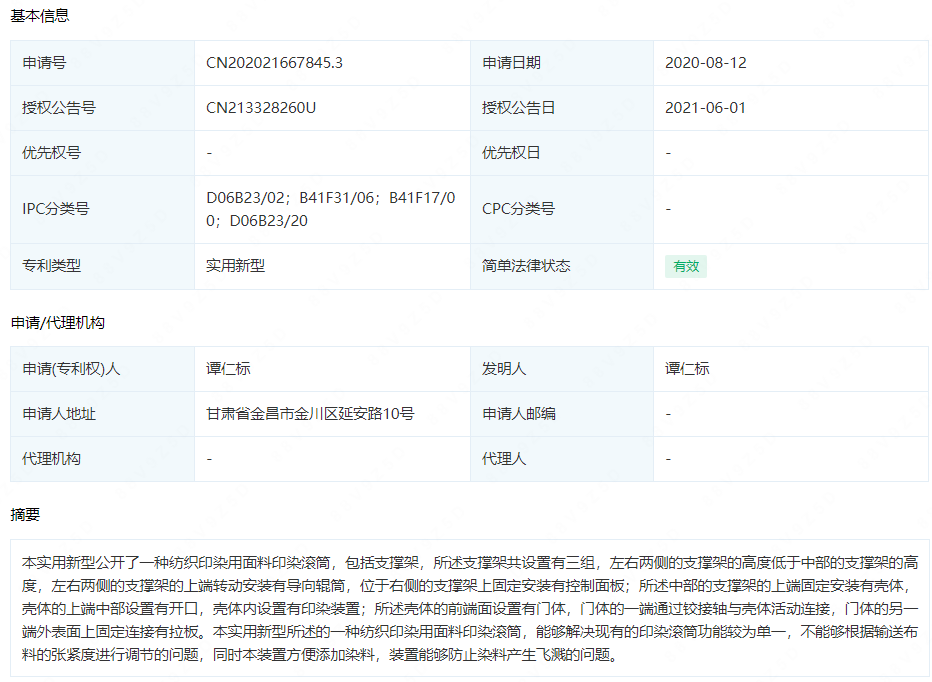

摘要： : 本实用新型公开了一种纺织印染用面料印染滚筒，包括支撑架，所述支撑架共设置有三组，左右两侧的支撑架的高度低于中部的支撑架的高度，左右两侧的支撑架的上端转动安装有导向辊筒，位于右侧的支撑架上固定安装有控制面板；所述中部的支撑架的上端固定安装有壳体，壳体的上端中部设置有开口，壳体内设置有印染装置；所述壳体的前端面设置有门体，门体的一端通过铰接轴与壳体活动连接，门体的另一端外表面上固定连接有拉板。本实用新型所述的一种纺织印染用面料印染滚筒，能够解决现有的印染滚筒功能较为单一，不能够根据输送布料的张紧度进行调节的问题，同时本装置方便添加染料，装置能够防止染料产生飞溅的问题。

详情： :

1.一种纺织印染用面料印染滚筒，包括支撑架(1)，其特征在于，所述支撑架(1)共设置有三组，左右两侧的支撑架(1)的高度低于中部的支撑架(1)的高度，左右两侧的支撑架(1)的上端转动安装有导向辊筒(2)，位于右侧的支撑架(1)上固定安装有控制面板(21)；所述中部的支撑架(1)的上端固定安装有壳体(3)，壳体(3)的上端中部设置有开口(22)，壳体(3)内设置有印染装置；所述壳体(3)的前端面设置有门体(5)，门体(5)的一端通过铰接轴(6)与壳体(3)活动连接，门体(5)的另一端外表面上固定连接有拉板(7)。

2.根据权利要求1所述的一种纺织印染用面料印染滚筒，其特征在于，所述印染装置包括印染滚筒(4)，印染滚筒(4)能够从开口(22)内穿出，印染滚筒(4)的左右两侧固定连接有转轴(19)。

3.根据权利要求2所述的一种纺织印染用面料印染滚筒，其特征在于，所述转轴(19)的一端通过轴承转动连接有轴承座(11)，转轴(19)的另一端固定连接有旋转电机(10)，旋转电机(10)的输入端与控制面板(21)的输出端电性连接。

4.根据权利要求3所述的一种纺织印染用面料印染滚筒，其特征在于，所述旋转电机(10)远离转轴(19)的一端固定连接有第一螺纹块(8)，轴承座(11)远离转轴(19)的一端固定连接有第一滑块(12)，第一螺纹块(8)上螺纹连接有螺纹杆(9)，螺纹杆(9)的上端与壳体(3)旋转连接，螺纹杆(9)的下端连接有正反转电机(17)，正反转电机(17)固定安装在壳体(3)的底部，正反转电机(17)的输入端与控制面板(21)的输出端电性连接。

5.根据权利要求4所述的一种纺织印染用面料印染滚筒，其特征在于，所述第一滑块(12)滑动连接在滑杆(14)上，滑杆(14)的上下两端与壳体(3)的内壁固定连接，螺纹杆(9)的下端螺纹连接有第二螺纹块(16)，滑杆(14)的下端滑动连接有第二滑块(13)，第一螺纹块(8)和第二滑块(13)之间固定连接有染料盒(15)，印染滚筒(4)的下端位于染料盒(15)内。

6.根据权利要求5所述的一种纺织印染用面料印染滚筒，其特征在于，所述染料盒(15)的上端前后两侧固定连接有竖直挡板(23)，位于前端的竖直挡板(23)上开设有进料孔(20)，染料盒(15)的上端左右两侧固定连接有弧形侧板(18)。
