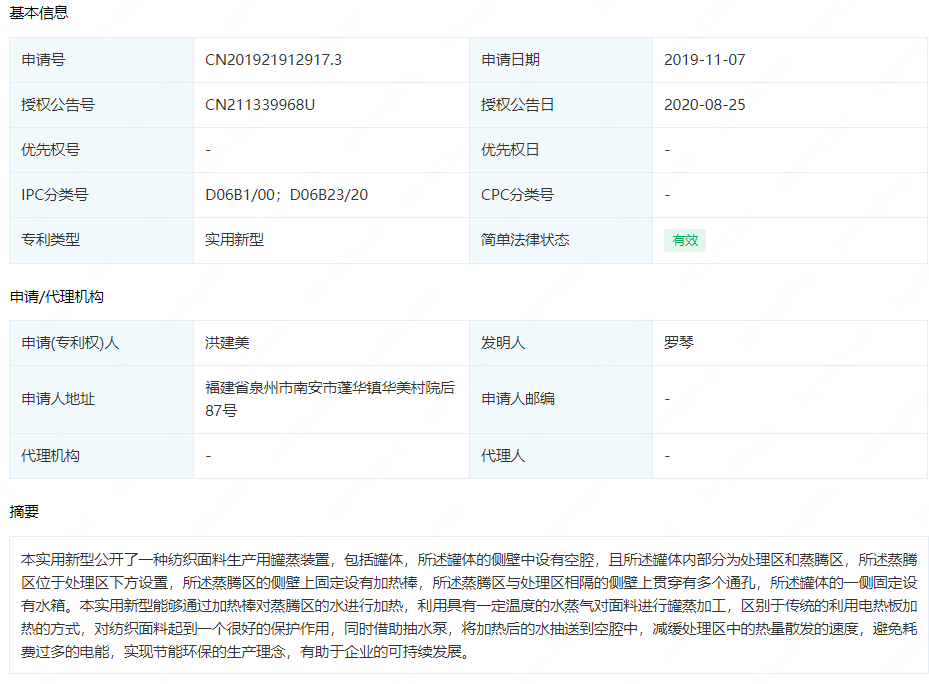

摘要： : 本实用新型公开了一种纺织面料生产用罐蒸装置，包括罐体，所述罐体的侧壁中设有空腔，且所述罐体内部分为处理区和蒸腾区，所述蒸腾区位于处理区下方设置，所述蒸腾区的侧壁上固定设有加热棒，所述蒸腾区与处理区相隔的侧壁上贯穿有多个通孔，所述罐体的一侧固定设有水箱。本实用新型能够通过加热棒对蒸腾区的水进行加热，利用具有一定温度的水蒸气对面料进行罐蒸加工，区别于传统的利用电热板加热的方式，对纺织面料起到一个很好的保护作用，同时借助抽水泵，将加热后的水抽送到空腔中，减缓处理区中的热量散发的速度，避免耗费过多的电能，实现节能环保的生产理念，有助于企业的可持续发展。

详情： :

1.一种纺织面料生产用罐蒸装置，包括罐体（1），其特征在于，所述罐体（1）的侧壁中设有空腔（13），且所述罐体（1）内部分为处理区（2）和蒸腾区（3），所述蒸腾区（3）位于处理区（2）下方设置，所述蒸腾区（3）的侧壁上固定设有加热棒（4），所述蒸腾区（3）与处理区（2）相隔的侧壁上贯穿有多个通孔，所述罐体（1）的一侧固定设有水箱（5），所述水箱（5）靠近罐体（1）的一侧壁上贯穿设有与蒸腾区（3）相通的开口，且开口中固定设有过滤板（6），所述水箱（5）的顶端设有抽水装置，所述水箱（5）与抽水装置之间连接有抽水管（16），且抽水装置与空腔（13）之间连接有输水管，所述处理区（2）顶端的侧壁上借助轴承转动设有转杆（7），所述转杆（7）的底端固定设有主辊（8），所述处理区（2）远离水箱（5）的一侧壁上固定设有液压杆（9），所述液压杆（9）靠近水箱（5）的一端固定设有支板（10），所述支板（10）的顶端和底端对称固定设有两个侧板（11），两个所述侧板（11）之间借助轴承转动设有副辊（12）。

2.根据权利要求1所述的一种纺织面料生产用罐蒸装置，其特征在于,所述抽水装置包括抽水泵（14），所述抽水泵（14）与空腔（13）之间连接有输水管，所述抽水泵（14）远离罐体（1）的一侧设有三通阀（15），所述三通阀（15）与抽水泵（14）之间连接有输水管，所述抽水管（16）远离水箱（5）的一端与三通阀（15）的一个端口螺纹连接。

3.根据权利要求1所述的一种纺织面料生产用罐蒸装置，其特征在于，所述处理区（2）的侧壁上设有锡箔层。

4.根据权利要求1所述的一种纺织面料生产用罐蒸装置，其特征在于，所述加热棒（4）的型号为Y10-0784。

5.根据权利要求1所述的一种纺织面料生产用罐蒸装置，其特征在于，所述罐体（1）和蒸腾区（3）的侧壁上设有观察口，所述观察口中设有钢化玻璃。
