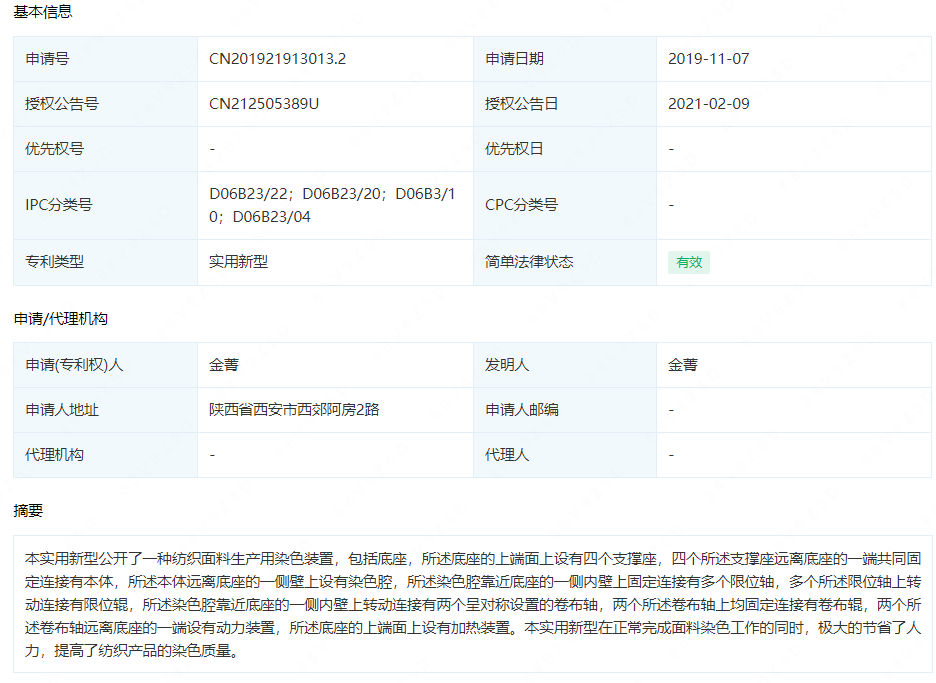

摘要： : 本实用新型公开了一种纺织面料生产用染色装置，包括底座，所述底座的上端面上设有四个支撑座，四个所述支撑座远离底座的一端共同固定连接有本体，所述本体远离底座的一侧壁上设有染色腔，所述染色腔靠近底座的一侧内壁上固定连接有多个限位轴，多个所述限位轴上转动连接有限位辊，所述染色腔靠近底座的一侧内壁上转动连接有两个呈对称设置的卷布轴，两个所述卷布轴上均固定连接有卷布辊，两个所述卷布轴远离底座的一端设有动力装置，所述底座的上端面上设有加热装置。本实用新型在正常完成面料染色工作的同时，极大的节省了人力，提高了纺织产品的染色质量。

详情： :

1.一种纺织面料生产用染色装置，包括底座(1)，其特征在于，所述底座(1)的上端面上设有四个支撑座(2)，四个所述支撑座(2)远离底座(1)的一端共同固定连接有本体(3)，所述本体(3)远离底座(1)的一侧壁上设有染色腔(4)，所述染色腔(4)靠近底座(1)的一侧内壁上固定连接有多个限位轴(5)，多个所述限位轴(5)上转动连接有限位辊(6)，所述染色腔(4)靠近底座(1)的一侧内壁上转动连接有两个呈对称设置的卷布轴(7)，两个所述卷布轴(7)上均固定连接有卷布辊(8)，两个所述卷布轴(7)远离底座(1)的一端设有动力装置，所述底座(1)的上端面上设有加热装置。

2.根据权利要求1所述的一种纺织面料生产用染色装置，其特征在于,所述动力装置包括固定在两个卷布轴(7)上的两个连接座(9)，两个所述连接座(9)远离底座(1)的一端均设有连接槽(12)，所述本体(3)远离底座(1)的一侧壁上通过连接装置设有盖板(10)，所述盖板(10)正对两个连接座(9)设置，所述盖板(10)上转动连接有两个转动轴(11)，两个所述转动轴(11)靠近底座(1)的一端均固定连接有连接块(13)，两个所述连接块(13)分别卡接在连接槽(12)内，两个所述转动轴(11)远离底座(1)的一端均固定连接有第一齿轮(14)，所述盖板(10)远离底座(1)的一侧壁上设有电机(15)，所述电机(15)的输出端上固定连接有第二齿轮(16)，两个第一齿轮(14)均与第二齿轮(16)呈啮合连接设置。

3.根据权利要求2所述的一种纺织面料生产用染色装置，其特征在于，所述连接装置包括设置在本体(3)远离底座(1)的一侧壁上固定槽(17)，所述盖板(10)靠近底座(1)的一侧壁上固定连接有固定块(18)，所述固定块(18)卡接在固定槽(17)内。

4.根据权利要求1所述的一种纺织面料生产用染色装置，其特征在于，所述加热装置包括设置在底座(1)上的加热器(19)，所述本体(3)内设有空腔(20)，所述空腔(20)内设有导热板(21)，所述加热器(19)的加热杆贯穿本体(3)后固定连接在导热板(21)上。

5.根据权利要求2所述的一种纺织面料生产用染色装置，其特征在于，所述盖板(10)远离底座(1)的一侧壁上固定连接有两个呈对称设置的把手(22)。

6.根据权利要求4所述的一种纺织面料生产用染色装置，其特征在于，所述加热器(19)的加热杆上套设有隔热套(23)。
