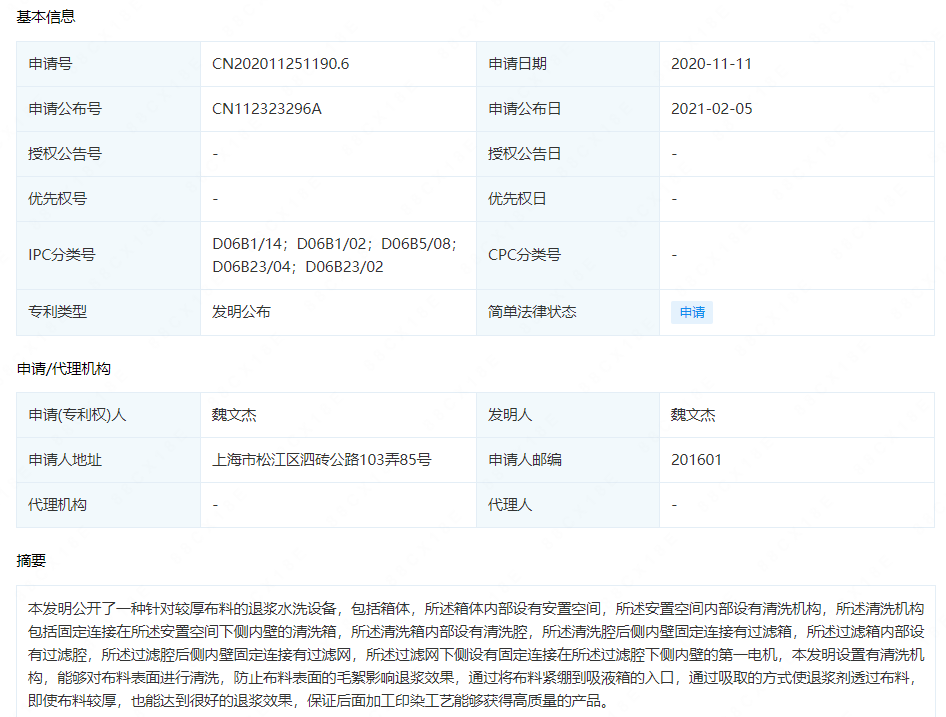

摘要： : 本发明公开了一种针对较厚布料的退浆水洗设备，包括箱体，所述箱体内部设有安置空间，所述安置空间内部设有清洗机构，所述清洗机构包括固定连接在所述安置空间下侧内壁的清洗箱，所述清洗箱内部设有清洗腔，所述清洗腔后侧内壁固定连接有过滤箱，所述过滤箱内部设有过滤腔，所述过滤腔后侧内壁固定连接有过滤网，所述过滤网下侧设有固定连接在所述过滤腔下侧内壁的第一电机，本发明设置有清洗机构，能够对布料表面进行清洗，防止布料表面的毛絮影响退浆效果，通过将布料紧绷到吸液箱的入口，通过吸取的方式使退浆剂透过布料，即使布料较厚，也能达到很好的退浆效果，保证后面加工印染工艺能够获得高质量的产品。

详情： :

1.一种针对较厚布料的退浆水洗设备，包括箱体，其特征在于：所述箱体内部设有安置空间，所述安置空间内部设有清洗机构，所述清洗机构包括固定连接在所述安置空间下侧内壁的清洗箱，所述清洗箱内部设有清洗腔，所述清洗腔后侧内壁固定连接有过滤箱，所述过滤箱内部设有过滤腔，所述过滤腔后侧内壁固定连接有过滤网，所述过滤网下侧设有固定连接在所述过滤腔下侧内壁的第一电机，所述第一电机上端面转动连接有第一驱动轴，所述第一驱动轴上固定连接有第一锥齿轮，所述第一锥齿轮上侧设有固定连接在所述第一驱动轴上的第一叶轮，所述过滤腔下侧内壁固定连接有两个呈对称分布的过滤管；所述清洗机构右侧设有退浆机构，所述退浆机构包括固定连接在所述安置空间下侧内壁的退浆箱，所述退浆箱内部设有退浆腔，所述退浆腔后侧内壁固定连接有两个呈对称分布的限制块，所述限制块内部设有限制腔，所述限制腔上侧内壁固定连接有第二电机，所述第二电机下端面转动连接有第一丝杆，所述第一丝杆螺纹连接有第一滑块，所述第一滑块与所述限制腔滑动连接，所述第一滑块内部设有开口向下的缓冲腔，所述缓冲腔上侧内壁固定连接有弹簧，所述弹簧另一端固定连接有第二滑块，所述第二滑块与所述缓冲腔滑动连接，所述第二滑块前端面固定连接有固定轴，所述固定轴上转动连接有紧绷轮；所述退浆机构右侧设有烘干机构，所述烘干机构包括固定连接在所述安置空间后侧内壁的烘干箱，所述烘干箱内部设有烘干腔，所述烘干腔上侧内壁固定连接有第三电机，所述第三电机下端面转动连接有第二驱动轴，所述第二驱动轴上固定连接有第二叶轮，所述第二叶轮上侧设有固定连接在所述第二驱动轴上的第二锥齿轮，所述第二锥齿轮后侧设有转动连接在所述烘干腔后侧内壁的第一转动轴，所述第一转动轴上固定连接有第三锥齿轮，所述第三锥齿轮与所述第二锥齿轮啮合，所述第三锥齿轮后侧设有固定连接在所述第一转动轴上的第一带轮，所述第一转动轴下侧设有转动连接在所述烘干腔后侧内壁的第二转动轴，所述第二转动轴上固定连接有第二带轮，所述第二带轮与所述第一带轮通过第一皮带连接，所述第二带轮前侧设有固定连接在所述第二转动轴上的凸轮。

2.根据权利要求 1 所述的一种针对较厚布料的退浆水洗设备，其特征在于：所述清洗机构还包括固定连接在所述安置空间后侧内壁的三个导向轴，所述导向轴上转动连接有导向轮，所述导向轮上缠绕有布料，所述清洗腔后侧内壁转动连接有第三转动轴，所述第三转动轴上固定连接有第四锥齿轮，所述第四锥齿轮与所述第一锥齿轮啮合，所述第四锥齿轮后侧设有固定连接在所述第三转动轴上的第三带轮，所述第三转动轴下侧设有转动连接在所述清洗腔后侧内壁的第四转动轴，所述第四转动轴上固定连接有第四带轮，所述第四带轮与所述第三带轮通过第二皮带连接，所述第四带轮前侧设有固定连接在所述第四转动轴上的第一清洁轮，所述第四带轮后侧设有固定连接在所述第四转动轴上的第五带轮，所述第四转动轴下侧设有转动连接在所述清洗腔后侧内壁的第五转动轴，所述第五转动轴上固定连接有第六带轮，所述第六带轮与所述第五带轮通过第三皮带连接，所述第六带轮前侧设有固定连接在所述第五转动轴上的第一齿轮，所述第五转动轴下侧设有转动连接在所述清洗腔后侧内壁的第六转动轴，所述第六转动轴上固定连接有第二齿轮，所述第二齿轮与所述第一齿轮啮合，所述第二齿轮前侧设有固定连接在所述第六转动轴上的第二清洁轮。

3.根据权利要求 2所述的一种针对较厚布料的退浆水洗设备，其特征在于：所述烘干机构包括固定连接在所述退浆腔后侧内壁的吸液箱，所述吸液箱内部设有吸液腔，所述吸液腔下侧内壁固定连接有第四电机，所述第四电机上端面转动连接有第三驱动轴，所述第三驱动轴上固定连接有第三叶轮，所述吸液腔上侧内壁固定连接有连接管，所述连接管上端面固定连接有紧绷块，所述紧绷块内部设有吸液口，所述吸液腔下侧内壁固定连接有两个对称分布的排液管。

4.根据权利要求 2所述的一种针对较厚布料的退浆水洗设备，其特征在于：所述烘干机构还包括固定连接在所述安置空间上侧内壁的水箱，所述水箱下端面固定连接有水泵，所述水泵下端面固定连接有喷嘴。
