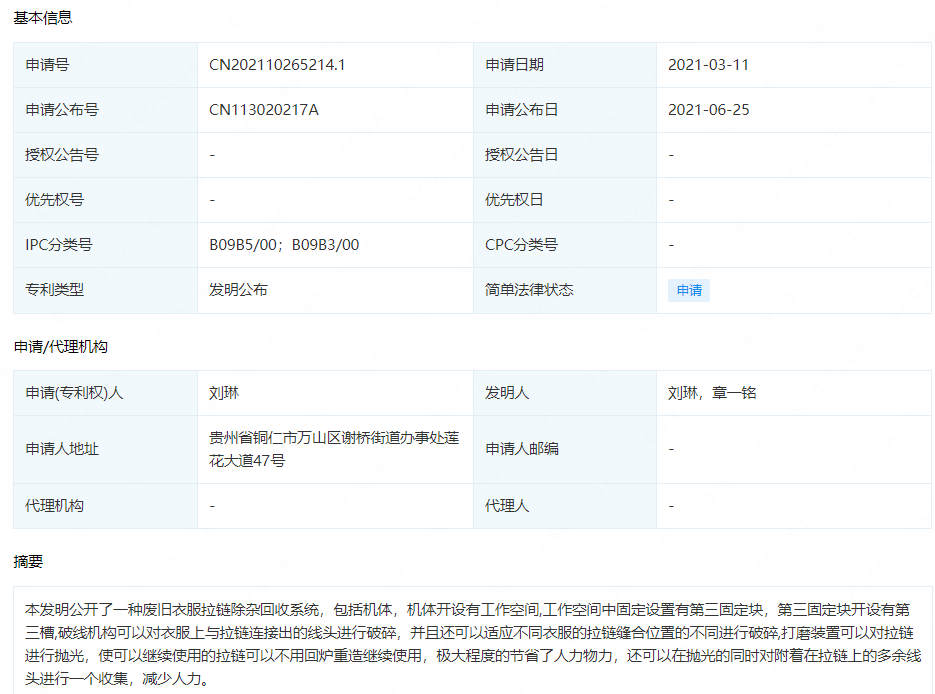

摘要： : 本发明公开了一种废旧衣服拉链除杂回收系统，包括机体，机体开设有工作空间,工作空间中固定设置有第三固定块，第三固定块开设有第三槽,破线机构可以对衣服上与拉链连接出的线头进行破碎，并且还可以适应不同衣服的拉链缝合位置的不同进行破碎,打磨装置可以对拉链进行抛光，使可以继续使用的拉链可以不用回炉重造继续使用，极大程度的节省了人力物力，还可以在抛光的同时对附着在拉链上的多余线头进行一个收集，减少人力。

详情： :

1.一种废旧衣服拉链除杂回收系统，包括机体(10)，其特征在于：所述机体(10)开设有工作空间(49)，所述工作空间(49)中固定设置有第三固定块(43)，所述第三固定块(43)开设有第三槽(44)；两个破线机构(A01),两个所述破线机构(A01)上下对称设置，两个所述破线机构(A01)分别位于所述工作空间(49)的下侧壁和下侧壁，所述破线机构(A01)用于对废旧服饰的拉链附近的绳线进行破除；打磨装置(A02)，所述打磨装置(A02)位于所述第三槽(44)中，且位于所述破线机构(A01)的后方，所述打磨装置(A02)用于对拉链进行打磨。

2.根据权利要求1所述的一种废旧衣服拉链除杂回收系统，其特征在于：所述机体(10)还包括设置在所述工作空间(49)的左右两侧的传动轮组件，所述传动轮组件包括传动件，所述传动件沿所述进料孔(50)的水平方向为对称中心对称设置，且所述传动件阵列设置有多个，所述传动件包括开设在所述工作空间(49)一侧壁上的滚轮电机槽(13)，所述滚轮电机槽(13)中固定设置有滚轮电机(12)，所述滚轮电机(12)的输出端固定连接有滚轮轴(14)的一端，所述滚轮轴(14)的另一端固定连接有滚轮(11)，所述工作空间(49)开设有通孔，所述通孔中设置有可拆卸的挡板(46)。

3.根据权利要求1所述的一种废旧衣服拉链除杂回收系统，其特征在于：两个所述破线机构(A01)包括设置在所述工作空间(49)上下侧壁上的两个第一固定块(15)，两个所述第一固定块(15)上下对称设置，每个所述第一固定块(15)开设有第一槽(16)，两个所述第一槽(16)相互远离的一侧壁固定设置有第一固定杆(17)，每个所述第一固定杆(17)的左右侧壁分别设置有一个第二固定杆(19)，两个所述第一槽(16)相互靠近的一侧开设有第一滑槽(20)，每个所述第一滑槽(20)中滑动设置有两个左右对称的第二电机(22)，每个所述第二电机(22)远离所述第二固定杆(19)的一侧壁与所述第一槽(16)的侧壁之间固定设置有压缩弹簧(21)，所述第二电机(22)的输出端套设有转动块(24)，每个所述转动块(24)的外圆周侧壁沿所述转动块(24)的圆周方向均匀设置有两个刀具(25)，所述第二电机(22)的输出端套设有凸轮(23)，所述凸轮(23)位于所述转动块(24)的前端面且与所述转动块(24)固定连接，所述凸轮(23)与所述第二固定杆(19)抵接，所述第二电机(22)远离所述第一滑槽(20)的一侧壁设置有第二固定块(18)，所述第二固定块(18)固定设置在所述第一槽(16)的左右侧壁之间，所述第二固定块(18)开设有第一开口，所述刀具(25)在所述第一开口和第一滑槽(20)中滑动，所述第二固定块(18)与所述第二电机(22)滑动连接。

4.根据权利要求1所述的一种废旧衣服拉链除杂回收系统，其特征在于：所述打磨装置(A02)包括开设在所述第三槽(44)左右侧壁上拉链出口(51)，所述拉链出口(51)与所述第三槽(44)连通，所述第三槽(44)的右侧面固定设置有两个上下对称的第一电机，所述第一电机的输出端固定设置有第二轴(32)，每个所述第二轴(32)上套设有旋转块(40)，每个所述旋转块(40)沿所述旋转块(40)的圆周方向均匀开设有六个第二滑槽(33)，每个所述第二滑槽(33)中滑动设置有第二滑块(35)，每个所述第二滑块(35)与所述第二滑槽(33)的槽底之间固定设置有伸缩弹簧(34)，每个所述第二滑块(35)远离所述第二轴(32)的一端固定设置有弧形块(38)，每个所述弧形块(38)开设有第三滑槽(36)，每个所述第三滑槽(36)中滑动设置有抵接块(39)，每个所述抵接块(39)与所述第三滑槽(36)的槽底之间固定设置有两个左右对称的第一弹簧(37)，每个所述抵接块(39)中开设有出气孔(41)，所述出气孔(41)与所述第三滑槽(36)连通，所述第二轴(32)上套设有第一齿轮，所述第一齿轮位于所述旋转块(40)的右方，所述第三槽(44)的左右侧壁之间转动设置有第二齿轮轴(28)，所述第二齿轮轴(28)上固定套设有与所述第一齿轮啮合的第二齿轮(27)，所述第三槽(44)的左右侧壁之间转动设置有第一轴(29)，所述第一轴(29)上转动套设有与所述第二齿轮(27)啮合的第三齿轮(31)，所述第一轴(29)上转动套设有抛光轮(30)，所述抛光轮(30)位于所述第三齿轮(31)的左侧且与所述第三齿轮(31)固定连接。

5.根据权利要求1所述的一种废旧衣服拉链除杂回收系统，其特征在于：下侧所述第二轴(32)上固定套设有第一锥齿轮，所述第一锥齿轮位于所述第一齿轮的右方，所述第三固定块(43)的前侧壁与所述第一固定块(15)的后侧壁之间转动设置有连接轴(45)，所述连接轴(45)的外圆周侧壁上均匀设置有刷子(48)，所述连接轴(45)向后延伸贯穿所述第三槽(44)的右侧壁进入到第三槽(44)中，所述连接轴(45)的后侧壁上固定设置有与所述第一锥齿轮啮合的第二锥齿轮。
