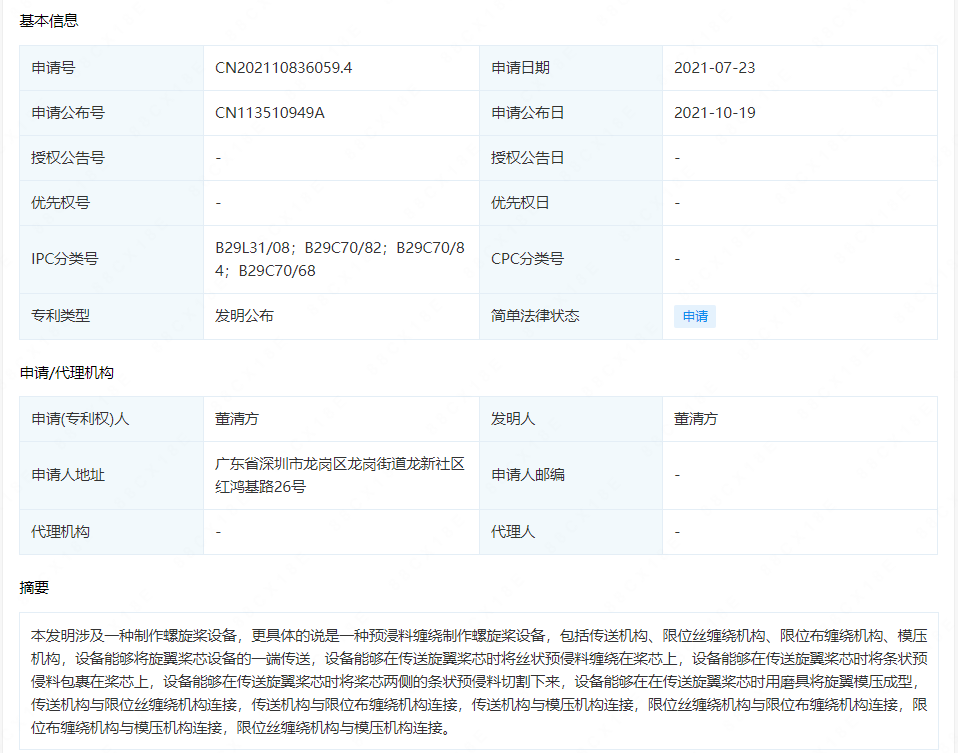

摘要： : 本发明涉及一种制作螺旋桨设备，更具体的说是一种预浸料缠绕制作螺旋桨设备，包括传送机构、限位丝缠绕机构、限位布缠绕机构、模压机构，设备能够将旋翼桨芯设备的一端传送，设备能够在传送旋翼桨芯时将丝状预侵料缠绕在桨芯上，设备能够在传送旋翼桨芯时将条状预侵料包裹在桨芯上，设备能够在传送旋翼桨芯时将桨芯两侧的条状预侵料切割下来，设备能够在在传送旋翼桨芯时用磨具将旋翼模压成型，传送机构与限位丝缠绕机构连接，传送机构与限位布缠绕机构连接，传送机构与模压机构连接，限位丝缠绕机构与限位布缠绕机构连接，限位布缠绕机构与模压机构连接，限位丝缠绕机构与模压机构连接。

详情： :

1.一种预浸料缠绕制作螺旋桨设备，包括传送机构(1)、限位丝缠绕机构(2)、限位布缠绕机构(3)、模压机构(4)，其特征在于：所述的传送机构(1)与限位丝缠绕机构(2)连接，传送机构(1)与限位布缠绕机构(3)连接，传送机构(1)与模压机构(4)连接，限位丝缠绕机构(2)与限位布缠绕机构(3)连接，限位布缠绕机构(3)与模压机构(4)连接，限位丝缠绕机构(2)与模压机构(4)连接。

2.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的(1)包括从动轴(1‑1)、旋转套(1‑2)、钢丝连接板(1‑3)、钢丝a(1‑4)、限位板a(1‑5)、推力弹簧(1‑6)、限位板b(1‑7)、推动板(1‑8)、钢丝b(1‑9)、连接板a(1‑10)、连接板b(1‑11)、连接板c(1‑12)、连接板d(1‑13)、连接块a(1‑14)、设备安装箱(1‑15)、限位布进料口(1‑16)、螺旋桨桨芯(1‑17)、动力通轴(1‑18)、动力轴(1‑19)、轴承板(1‑20)，从动轴(1‑1)与旋转套(1‑2)轴承连接，旋转套(1‑2)与钢丝连接板(1‑3)连接，旋转套(1‑2)与限位板a(1‑5)连接，钢丝连接板(1‑3)缠绕在旋转套(1‑2)上，推力弹簧(1‑6)一端与一个钢丝连接板(1‑3)连接另一端与限位板b(1‑7)连接，限位板b(1‑7)与从动轴(1‑1)连接，钢丝b(1‑9)穿过螺旋桨桨芯(1‑17)与推动板(1‑8)并与钢丝连接板(1‑3)连接，钢丝b(1‑9)缠绕在旋转套(1‑2)上，连接板a(1‑10)与连接板b(1‑11)连接，连接板a(1‑10)与连接板c(1‑12)连接，连接板a(1‑10)与设备安装箱(1‑15)连接，连接板b(1‑11)与连接板d(1‑13)连接，连接板b(1‑11)与动力通轴(1‑18)轴承连接，连接板c(1‑12)与连接板d(1‑13)连接，连接板d(1‑13)与设备安装箱(1‑15)连接，连接块a(1‑14)与旋转套(1‑2)轴承连接，设备安装箱(1‑15)与动力通轴(1‑18)轴承连接，限位布进料口(1‑16)开在设备安装箱(1‑15)上，动力轴(1‑19)与旋转套(1‑2)轴承连接，动力轴(1‑19)与限位板b(1‑7)连接，一个轴承板(1‑20)与从动轴(1‑1)轴承连接，另一个轴承板(1‑20)与动力轴(1‑19)轴承连接，轴承板(1‑20)与设备安装箱(1‑15)连接。

3.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的(2)包括旋转圈(2‑1)、旋转圈连接柱(2‑2)、旋转板(2‑3)、扭力弹簧(2‑4)、轴承连接板(2‑5)、纤维丝(2‑6)、连接板一(2‑7)、连接轴二(2‑8)、移动摩擦轮(2‑9)、连接轴一(2‑10)、动力滑动块(2‑11)、动力滑槽(2‑12)，旋转圈(2‑1)与从动轴(1‑1)连接，旋转圈(2‑1)与连接板a(1‑10)滑动连接，旋转圈连接柱(2‑2)与旋转板(2‑3)连接，旋转板(2‑3)与连接轴二(2‑8)连接，扭力弹簧(2‑4)套在连接轴二(2‑8)上且限位于旋转板(2‑3)与轴承连接板(2‑5)，轴承连接板(2‑5)与连接轴二(2‑8)轴承连接，纤维丝(2‑6)的两个端与两个轴承连接板(2‑5)连接，纤维丝(2‑6)与两个连接板一(2‑7)上的孔滑动连接，连接板一(2‑7)与连接轴二(2‑8)连接，移动摩擦轮(2‑9)与连接轴一(2‑10)轴承连接，连接轴一(2‑10)与动力滑动块(2‑11)连接，动力滑动块(2‑11)与动力滑槽(2‑12)滑动连接，动力滑槽(2‑12)与设备安装箱(1‑15)连接。

4.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的(3)包括旋转方圈(3‑1)、固定承压柱(3‑2)、压迫弹簧(3‑3)、滑动压迫板(3‑4)、滑动压迫柱(3‑5)、联动摩擦轮a(3‑6)、连接轴三(3‑7)、安装板a(3‑8)、联动摩擦b(3‑9)、连接轴套(3‑10)、连接轴四(3‑11)、安装板b(3‑12)、钢丝(3‑13)、弹簧a(3‑14)、承力架(3‑15)、安装板c(3‑16)、切割刀a(3‑17)、球轴连接板(3‑18)、球轴(3‑19)、滑动方条(3‑20)、摩擦轴一(3‑21)、摩擦轴二(3‑22)、切割刀b(3‑23)、安装板d(3‑24)、加速摩擦板(3‑25)、加速摩擦轮(3‑26)、加速轴(3‑27)、加速皮带(3‑28)、延长轴(3‑29)、安装板e(3‑30)、安装板f(3‑31)、安装板(3‑32)，旋转方圈(3‑1)与固定承压柱(3‑2)连接，连接板b(1‑11)上布置有方槽与旋转方圈(3‑1)滑动连接，连接板c(1‑12)上布置有方槽与旋转方圈(3‑1)滑动连接，压迫弹簧(3‑3)布置在旋转方圈(3‑1)的方槽内且一端与旋转方圈(3‑1)连接另一端与压迫板(3‑4)，滑动压迫板(3‑4)抵在滑动压迫柱(3‑5)上且与旋转方圈(3‑1)滑动连接，滑动压迫柱(3‑5)与旋转方圈(3‑1)滑动连接，联动摩擦轮a(3‑6)与连接轴三(3‑7)轴承连接，联动摩擦轮a(3‑6)与联动摩擦b(3‑9)摩擦连接，连接轴三(3‑7)与安装板a(3‑8)轴承连接，连接轴三(3‑7)与加速皮带(3‑28)摩擦连接，安装板a(3‑8)与设备安装箱(1‑15)连接，联动摩擦b(3‑9)与连接轴四(3‑11)连接，联动摩擦b(3‑9)与钢丝(3‑13)的一端连接，连接轴套(3‑10)与安装板b(3‑12)连接，连接轴套(3‑10)与同侧的联动摩擦轮a(3‑6)轴承连接，钢丝(3‑13)套在连接轴四(3‑11)上且另一端穿过承力架(3‑15)上端的孔与安装板c(3‑16)连接，弹簧a(3‑14)套在连接轴套(3‑10)上且限位于一侧的安装板a(3‑8)与安装板b(3‑12)，承力架(3‑15)与设备安装箱(1‑15)连接，安装板c(3‑16)与切割刀a(3‑17)连接，安装板c(3‑16)与球轴连接板(3‑18)连接，安装板c(3‑16)与加速摩擦板(3‑25)连接，切割刀a(3‑17)与安装板(3‑32)滑动连接，切割刀a(3‑17)与设备安装箱(1‑15)滑动连接，球轴连接板(3‑18)与切割刀b(3‑24)连接，球轴连接板(3‑18)与球轴(3‑19)轴承连接，球轴(3‑19)与滑动方条(3‑20)滑动连接，一个滑动方条(3‑20)与摩擦轴一(3‑21)连接另一个与摩擦轴二(3‑22)连接，摩擦轴一(3‑21)与摩擦轴二(3‑22)摩擦连接，摩擦轴一(3‑21)与安装板f(3‑31)轴承连接，摩擦轴二(3‑22)与安装板f(3‑31)轴承连接，切割刀b(3‑23)与安装板d(3‑24)连接，切割刀b(3‑23)与设备安装箱(1‑15)滑动连接，切割刀b(3‑23)与安装板(3‑32)滑动连接，加速摩擦轮(3‑26)与加速轴(3‑27)连接，加速轴(3‑27)与安装板e(3‑30)轴承连接，加速轴(3‑27)与加速皮带(3‑28)摩擦连接，安装板e(3‑30)与设备安装箱(1‑15)连接，安装板f(3‑31)与设备安装箱(1‑15)连接，安装板(3‑32)与设备安装箱(1‑15)连接。

5.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的(4)包括皮带一(4‑1)、传动轴a(4‑2)、压迫摩擦柱(4‑3)、安装板一(4‑4)、磨具推拉柱(4‑5)、摩擦上片(4‑6)、磨具下片(4‑7)、安装板二(4‑8)、推动轴(4‑9)、推动弹簧(4‑10)、安装板三(4‑11)，皮带一(4‑1)与传动轴a(4‑2)摩擦连接，皮带一(4‑1)与延长轴(3‑29)摩擦连接，传动轴a(4‑2)与压迫摩擦柱(4‑3)连接，传动轴a(4‑2)与安装板一(4‑4)滑动连接，压迫摩擦柱(4‑3)与磨具推拉柱(4‑5)摩擦连接，安装板一(4‑4)与设备安装箱(1‑15)连接，磨具推拉柱(4‑5)与摩擦上片(4‑6)连接，磨具推拉柱(4‑5)与设备安装箱(1‑15)滑动连接，磨具下片(4‑7)与设备安装箱(1‑15)连接，安装板二(4‑8)与推动轴(4‑9)连接，推动轴(4‑9)与安装板三(4‑11)滑动连接，推动弹簧(4‑10)套在推动轴(4‑9)上且限位于安装板二(4‑8)与安装板三(4‑11)，安装板三(4‑11)与设备安装箱(1‑15)连接。

6.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的连接板a(1‑10)上的倾斜方槽上布置有3/4圆弧能够与旋转圈(2‑1)滑动连接。

7.根据权利要求1所述的一种预浸料缠绕制作螺旋桨设备，其特征在于：所述的动力通轴(1‑18)、动力轴(1‑19)上布置有动力源能够旋转。
