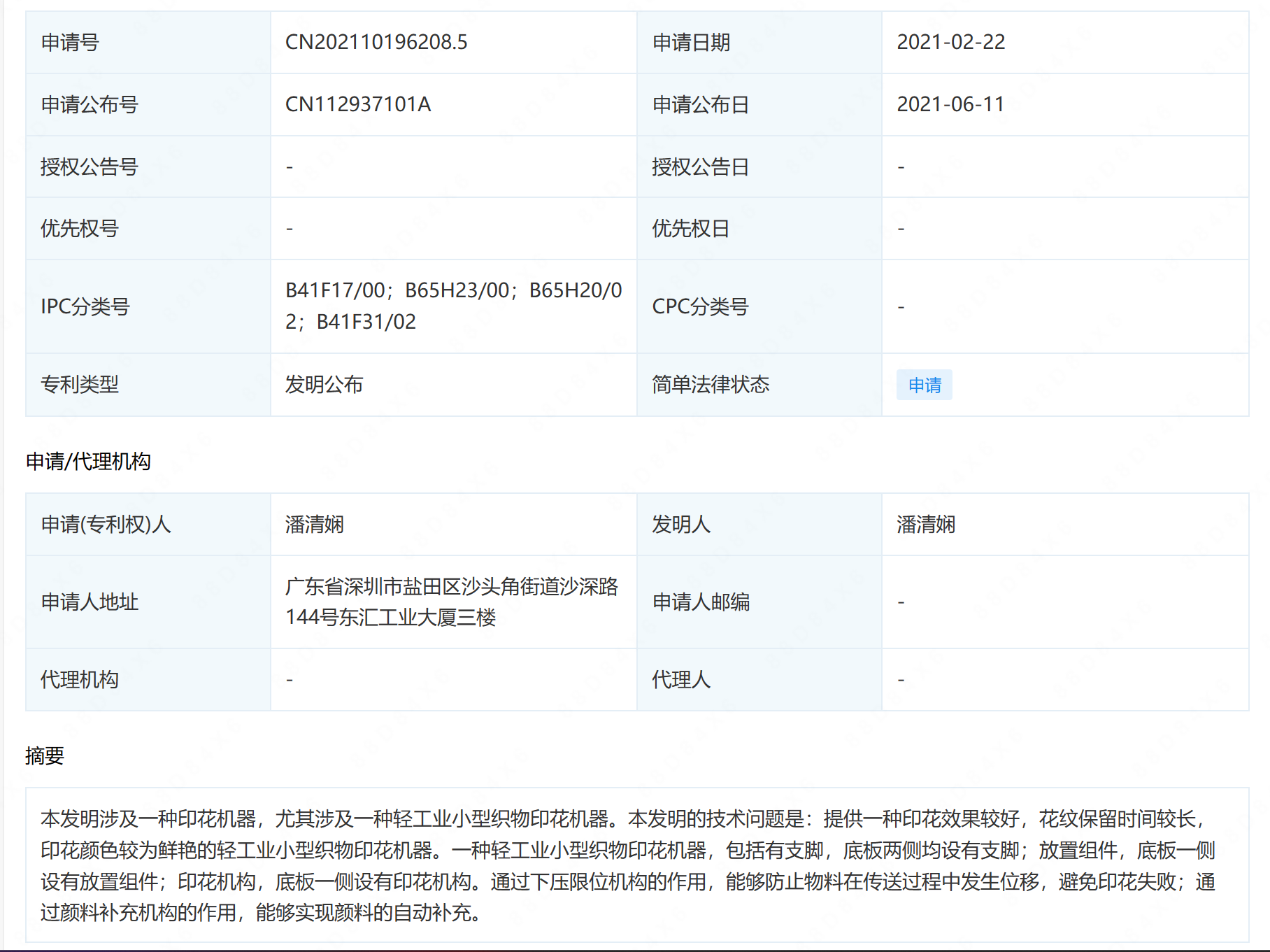

摘要： : 本发明涉及一种印花机器，尤其涉及一种轻工业小型织物印花机器。本发明的技术问题是：提供一种印花效果较好，花纹保留时间较长，印花颜色较为鲜艳的轻工业小型织物印花机器。一种轻工业小型织物印花机器，包括有支脚，底板两侧均设有支脚；放置组件，底板一侧设有放置组件；印花机构，底板一侧设有印花机构。通过下压限位机构的作用，能够防止物料在传送过程中发生位移，避免印花失败；通过颜料补充机构的作用，能够实现颜料的自动补充。

详情： :

1.一种轻工业小型织物印花机器，其特征是，包括有：支脚（2），底板（1）两侧均设有支脚（2）；放置组件（3），底板（1）一侧设有放置组件（3）；印花机构（4），底板（1）一侧设有印花机构（4）。

2.根据权利要求1所述的一种轻工业小型织物印花机器，其特征是，放置组件（3）包括有：斜板（30），底板（1）两侧均设有斜板（30）；安装板（31），斜板（30）之间连接有安装板（31）；挡板（32），安装板（31）两侧均设有挡板（32）；转轮（33），安装板（31）上转动式连接有多个转轮（33）。

3.根据权利要求2所述的一种轻工业小型织物印花机器，其特征是，印花机构（4）包括有：支撑块（40），底板（1）一侧设有支撑块（40）；滑轨（41），支撑块（40）上设有滑轨（41）；下压块（42），滑轨（41）上滑动式连接有下压块（42）；第一弹簧（43），下压块（42）与滑轨（41）之间连接有第一弹簧（43）；印花器（44），下压块（42）一侧设有印花器（44）。

4.根据权利要求3所述的一种轻工业小型织物印花机器，其特征是，还包括有升降机构（5），升降机构（5）包括有：固定块（51），支脚（2）之间连接有固定块（51）；一侧支脚（2）上设有支架（50）；伺服电机（53），支架（50）上设有伺服电机（53）；固定板（52），一侧支脚（2）上设有固定板（52）；第一转轴（54），固定板（52）上转动式连接有第一转轴（54），第一转轴（54）与伺服电机（53）输出轴相连接；第一转盘（55），第一转轴（54）上设有第一转盘（55）；第二转轴（56），固定块（51）与下压块（42）之间转动式连接有第二转轴（56）；第二转盘（57），第二转轴（56）上设有第二转盘（57），第二转盘（57）与第一转盘（55）相接触。

5.根据权利要求4所述的一种轻工业小型织物印花机器，其特征是，还包括有上料机构（6），上料机构（6）包括有：安装柱（60），底板（1）两侧均对称设有2个安装柱（60）；第三转轴（61），两侧安装柱（60）之间均转动式连接有第三转轴（61）；环形钩（62），一侧第三转轴（61）两侧均设有环形钩（62）；轴承座（63），底板（1）两侧均设有轴承座（63）；第四转轴（64），轴承座（63）之间转动式连接有第四转轴（64）；缺锥齿轮（66），第四转轴（64）一侧设有缺锥齿轮（66）；全锥齿轮（67），一侧第三转轴（61）一侧设有全锥齿轮（67），全锥齿轮（67）与缺锥齿轮（66）相啮合；传动组件（65），第四转轴（64）一侧与第一转轴（54）之间连接有传动组件（65）。

6.根据权利要求5所述的一种轻工业小型织物印花机器，其特征是，还包括有颜料补充机构（7），颜料补充机构（7）包括有：下压杆（70），滑轨（41）一侧设有下压杆（70）；塑料软筒（71），下压杆（70）一侧设有塑料软筒（71）；挤压板（72），塑料软筒（71）一侧设有挤压板（72）；第一空心筒（73），塑料软筒（71）底部设有第一空心筒（73）；第二空心筒（74），第一空心筒（73）底部设有第二空心筒（74）；挤压杆（75），印花器（44）两侧均设有挤压杆（75）。

7.根据权利要求6所述的一种轻工业小型织物印花机器，其特征是，还包括有下压限位机构（8），下压限位机构（8）包括有：L形板（80），斜板（30）上均设有L形板（80）；限位板（81），L形板（80）上均可拆卸式设有限位板（81）；卡杆（82），限位板（81）与挡板（32）之间均滑动式连接有卡杆（82）；第二弹簧（83），卡杆（82）与L形板（80）之间均连接有第二弹簧（83）。

8.根据权利要求6所述的一种轻工业小型织物印花机器，其特征是，塑料软筒（71）形状为圆柱体。
