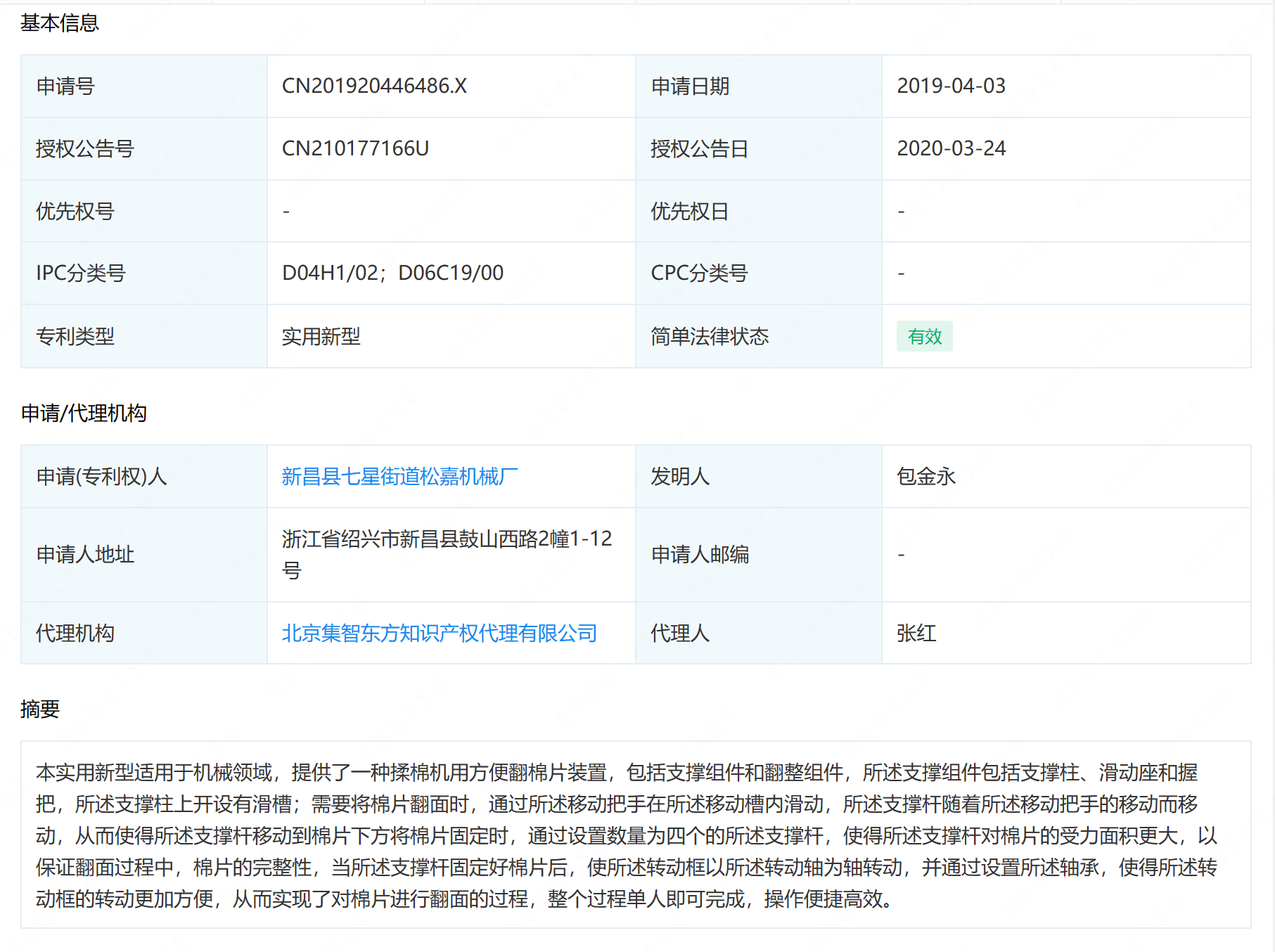

摘要： : 本实用新型适用于机械领域，提供了一种揉棉机用方便翻棉片装置，包括支撑组件和翻整组件，所述支撑组件包括支撑柱、滑动座和握把，所述支撑柱上开设有滑槽；需要将棉片翻面时，通过所述移动把手在所述移动槽内滑动，所述支撑杆随着所述移动把手的移动而移动，从而使得所述支撑杆移动到棉片下方将棉片固定时，通过设置数量为四个的所述支撑杆，使得所述支撑杆对棉片的受力面积更大，以保证翻面过程中，棉片的完整性，当所述支撑杆固定好棉片后，使所述转动框以所述转动轴为轴转动，并通过设置所述轴承，使得所述转动框的转动更加方便，从而实现了对棉片进行翻面的过程，整个过程单人即可完成，操作便捷高效。

详情： :

1.一种揉棉机用方便翻棉片装置，其特征在于：包括支撑组件(1)和翻整组件(2)，所述支撑组件(1)包括支撑柱(11)、滑动座(13)和握把(14)，所述支撑柱(11)上开设有滑槽(12)，所述滑槽(12)位于所述支撑柱(11)一侧，所述滑动座(13)通过所述滑槽(12)滑动连接于所述支撑柱(11)，所述滑动座(13)位于所述支撑柱(11)一侧，所述握把(14)固定连接于所述滑动座(13)，所述握把(14)位于所述滑动座(13)一端，所述翻整组件(2)包括转动框(21)、支撑杆(22)、转动轴(23)、轴承(24)和移动把手(25)，所述转动轴(23)通过所述轴承(24)转动连接于所述滑动座(13)，所述转动轴(23)位于所述滑动座(13)一侧，所述转动框(21)固定连接于所述转动轴(23)，所述转动框(21)位于所述转动轴(23)一侧，所述转动框(21)上开设有移动槽(26)，所述移动槽(26)位于所述转动框(21)两侧，所述移动把手(25)通过所述移动槽(26)滑动连接于所述转动框(21)，所述移动把手(25)位于所述转动框(21)上方，所述支撑杆(22)固定连接于所述移动把手(25)，所述支撑杆(22)位于所述移动把手(25)一侧。

2.如权利要求1所述的一种揉棉机用方便翻棉片装置，其特征在于：所述支撑杆(22)的数量为四个，四个所述支撑杆(22)两两对称分布于所述转动框(21)两侧。

3.如权利要求1所述的一种揉棉机用方便翻棉片装置，其特征在于：所述移动槽(26)两端为圆弧状，且所述移动槽(26)与所述移动把手(25)相适配。

4.如权利要求1所述的一种揉棉机用方便翻棉片装置，其特征在于：所述握把(14)内外均设置有螺纹，且所述握把(14)直径大于所述滑槽(12)的直径。

5.如权利要求1所述的一种揉棉机用方便翻棉片装置，其特征在于：所述滑动座(13)两端设置有螺纹柱，且所述螺纹柱与所述握把(14)相适配。

6.如权利要求1所述的一种揉棉机用方便翻棉片装置，其特征在于：所述转动轴(23)和所述轴承(24)的数量均为两个，且所述转动轴(23)和所述轴承(24)均对称分布于所述转动框(21)两侧。
