一种纺织染色用防止染料固化的装置

一种纺织染色用防止染料固化的装置

| Added at 2023-01-31 14:01:00, ID: 1620317388547358721

售价 : 1800元

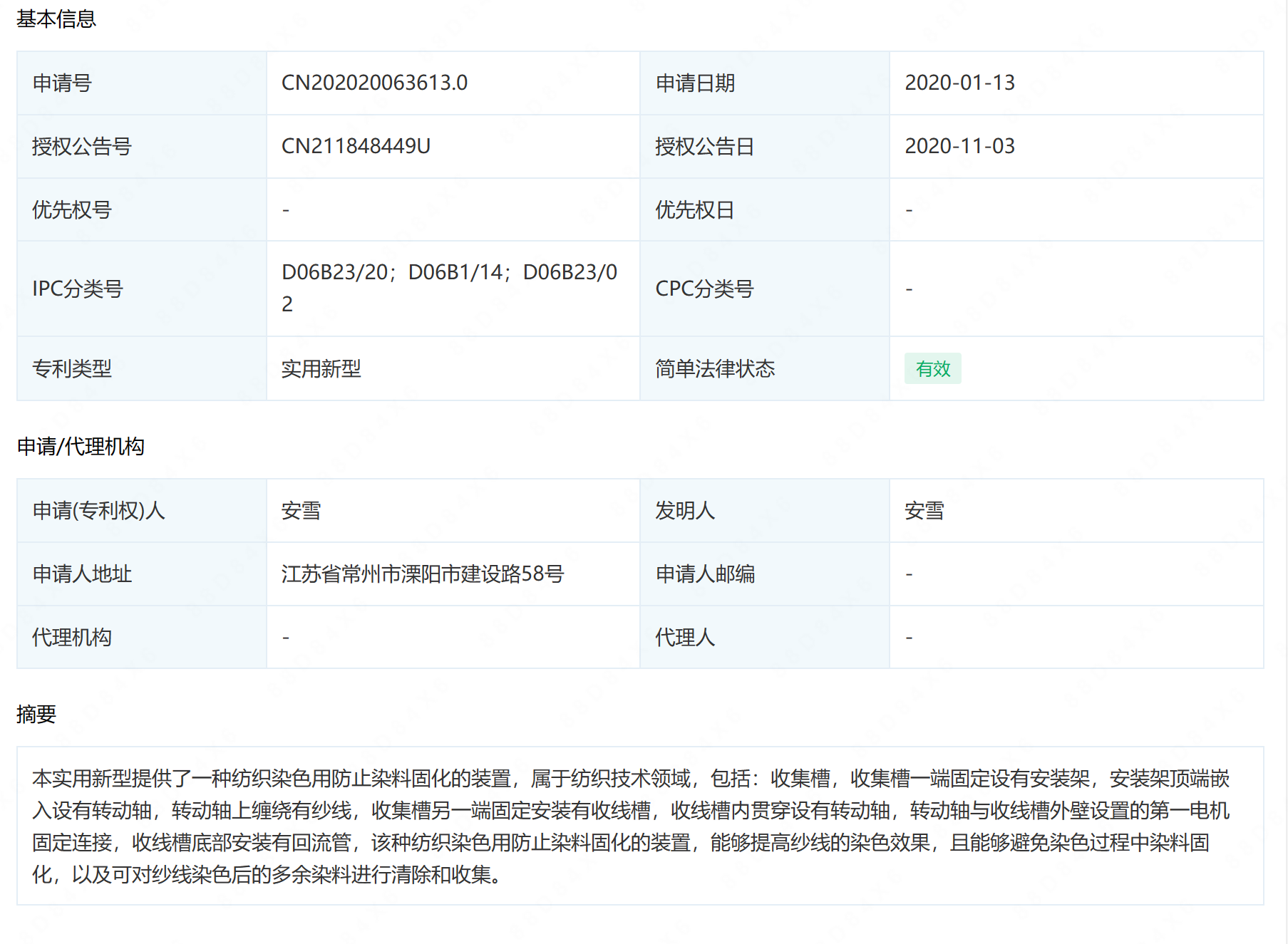

摘要: : 本实用新型提供了一种纺织染色用防止染料固化的装置,属于纺织技术领域,包括:收集槽,收集槽一端固定设有安装架,安装架顶端嵌入设有转动轴,转动轴上缠绕有纱线,收集槽另一端固定安装有收线槽,收线槽内贯穿设有转动轴,转动轴与收线槽外壁设置的第一电机固定连接,收线槽底部安装有回流管,该种纺织染色用防止染料固化的装置,能够提高纱线的染色效果,且能够避免染色过程中染料固化,以及可对纱线染色后的多余染料进行清除和收集。

详情: :

1.一种纺织染色用防止染料固化的装置,包括:收集槽(1),其特征在于,所述收集槽(1)一端固定设有安装架(2),所述安装架(2)顶端嵌入设有转动轴(3),所述转动轴(3)上缠绕有纱线(4),所述收集槽(1)另一端固定安装有收线槽(5),所述收线槽(5)内贯穿设有转动轴(3),所述转动轴(3)与收线槽(5)外壁设置的第一电机(6)固定连接,所述收线槽(5)底部安装有回流管(10),所述回流管(10)一端与收集槽(1)外壁贯穿连接,所述收集槽(1)上方固定安装有染色箱(7),且染色箱(7)底部与收集槽(1)顶端相通,所述染色箱(7)顶端左侧固定安装有染料槽(8),且染料槽(8)底部设有出料管(9),所述染色箱(7)顶端右侧固定安装有鼓风机(11),所述鼓风机(11)输出端固定设有排风管(12),所述染色箱(7)顶端贯穿设有喷气嘴(13),所述喷气嘴(13)与排风管(12)相连,所述喷气嘴(13)下方固定安装有两块挡板(14),所述染色箱(7)内壁一端贯穿设有挤压辊(15),所述挤压辊(15)上方设有染色辊(16),所述染色辊(16)内壁通过连接杆(19)与染色箱(7)外壁固定安装的第二电机(17)输出端固定连接,所述染色辊(16)外壁套接有吸附层(18),所述染色辊(16)表面均匀贯穿设有渗料孔(20),所述染色辊(16)一端开口设有通孔(21)。


2.根据权利要求1所述的一种纺织染色用防止染料固化的装置,其特征在于,所述通孔(21)是以染色辊(16)侧面中心为圆心的直径为10cm圆孔,且出料管(9)底端贯穿染色箱(7)正表面插入通孔(21)内,且出料管(9)底部距离染色辊(16)内壁底部3cm。


3.根据权利要求1所述的一种纺织染色用防止染料固化的装置,其特征在于,所述染色辊(16)外壁套接的吸附层(18)为海绵材质。


4.根据权利要求1所述的一种纺织染色用防止染料固化的装置,其特征在于,所述染色箱(7)为倒置U型板。


5.根据权利要求1所述的一种纺织染色用防止染料固化的装置,其特征在于,所述挡板(14)呈倒八字固定安装于喷气嘴(13)正下方。


6.根据权利要求1所述的一种纺织染色用防止染料固化的装置,其特征在于,所述安装架(2)数量为二,且形状为Y字状,固定安装于收集槽(1)左侧壁顶端。
