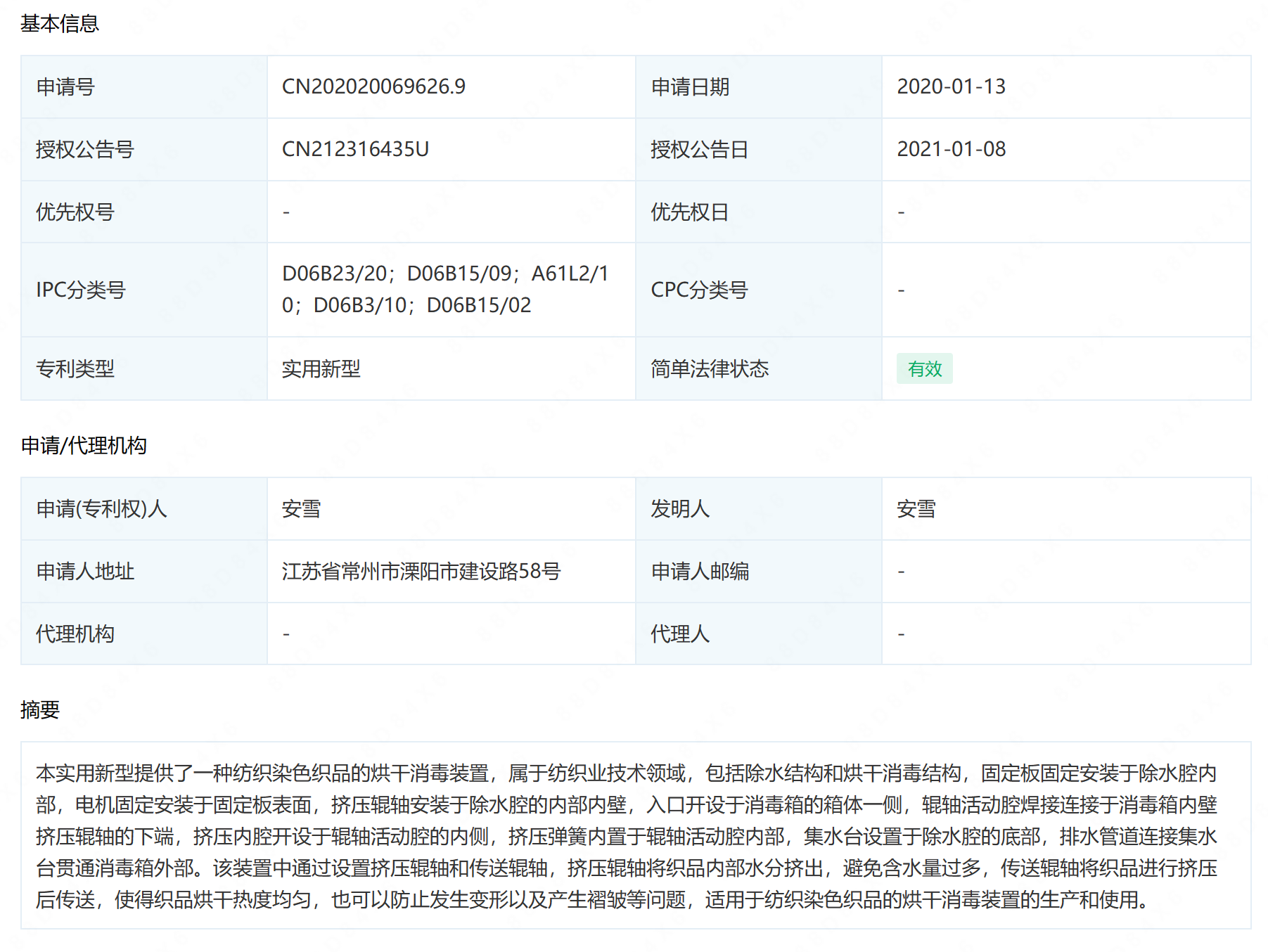

摘要： : 本实用新型提供了一种纺织染色织品的烘干消毒装置，属于纺织业技术领域，包括除水结构和烘干消毒结构，固定板固定安装于除水腔内部，电机固定安装于固定板表面，挤压辊轴安装于除水腔的内部内壁，入口开设于消毒箱的箱体一侧，辊轴活动腔焊接连接于消毒箱内壁挤压辊轴的下端，挤压内腔开设于辊轴活动腔的内侧，挤压弹簧内置于辊轴活动腔内部，集水台设置于除水腔的底部，排水管道连接集水台贯通消毒箱外部。该装置中通过设置挤压辊轴和传送辊轴，挤压辊轴将织品内部水分挤出，避免含水量过多，传送辊轴将织品进行挤压后传送，使得织品烘干热度均匀，也可以防止发生变形以及产生褶皱等问题，适用于纺织染色织品的烘干消毒装置的生产和使用。

详情： :

1.一种纺织染色织品的烘干消毒装置，包括除水结构和烘干消毒结构，除水结构和烘干消毒结构分别内置于消毒箱(1)箱体内部两端；其特征在于：除水结构包括除水腔(2)、电机(3)、挤压辊轴(4)、入口(5)、辊轴活动腔(6)、集水台(7)、排水管道(8)、固定板(11)、挤压弹簧(16)和挤压内腔(17)，固定板(11)固定安装于除水腔(2)内部，电机(3)固定安装于固定板(11)表面，挤压辊轴(4)安装于除水腔(2)的内部内壁，入口(5)开设于消毒箱(1)的箱体一侧，辊轴活动腔(6)焊接连接于消毒箱(1)内壁挤压辊轴(4)的下端，挤压内腔(17)开设于辊轴活动腔(6)的内侧，挤压弹簧(16)内置于辊轴活动腔(6)内部，集水台(7)设置于除水腔(2)的底部，排水管道(8)连接集水台(7)贯通消毒箱(1)外部；烘干消毒结构包括热烘干机(9)、烘干消毒腔(10)、风斗(12)、过滤芯(13)、支杆(14)、传送辊轴(15)和紫外线照灯(18)，热烘干机(9)设置于烘干消毒腔(10)内部底部，支杆(14)安装于固定板(11)的底面，传送辊轴(15)与紫外线照灯(18)均安装于支杆(14)的内侧，风斗(12)笼罩于固定板(11)表面固定，过滤芯(13)套装连接风斗(12)并且向外延伸连接。

2.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述挤压辊轴(4)分为上下组，挤压辊轴(4)的上组套装连接电机(3)，挤压辊轴(4)的下组活动嵌入辊轴活动腔(6)。

3.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述挤压辊轴(4)表面设置有条纹状凸起，且条纹状凸起之间互相啮合。

4.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述固定板(11)分别设置于除水腔(2)以及烘干消毒腔(10)内部中上端内壁。

5.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述烘干消毒腔(10)内部的固定板(11)表面中心处设置有通气孔。

6.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述支杆(14)的中间处设置有一组传送辊轴(15)，传送辊轴(15)的上下端安装有紫外线照灯(18)。

7.根据权利要求1所述的纺织染色织品的烘干消毒装置，其特征在于：所述风斗(12)固定罩于烘干消毒腔(10)内部固定板(11)的通气孔，且风斗(12)的顶端贯通连接过滤芯(13)。
