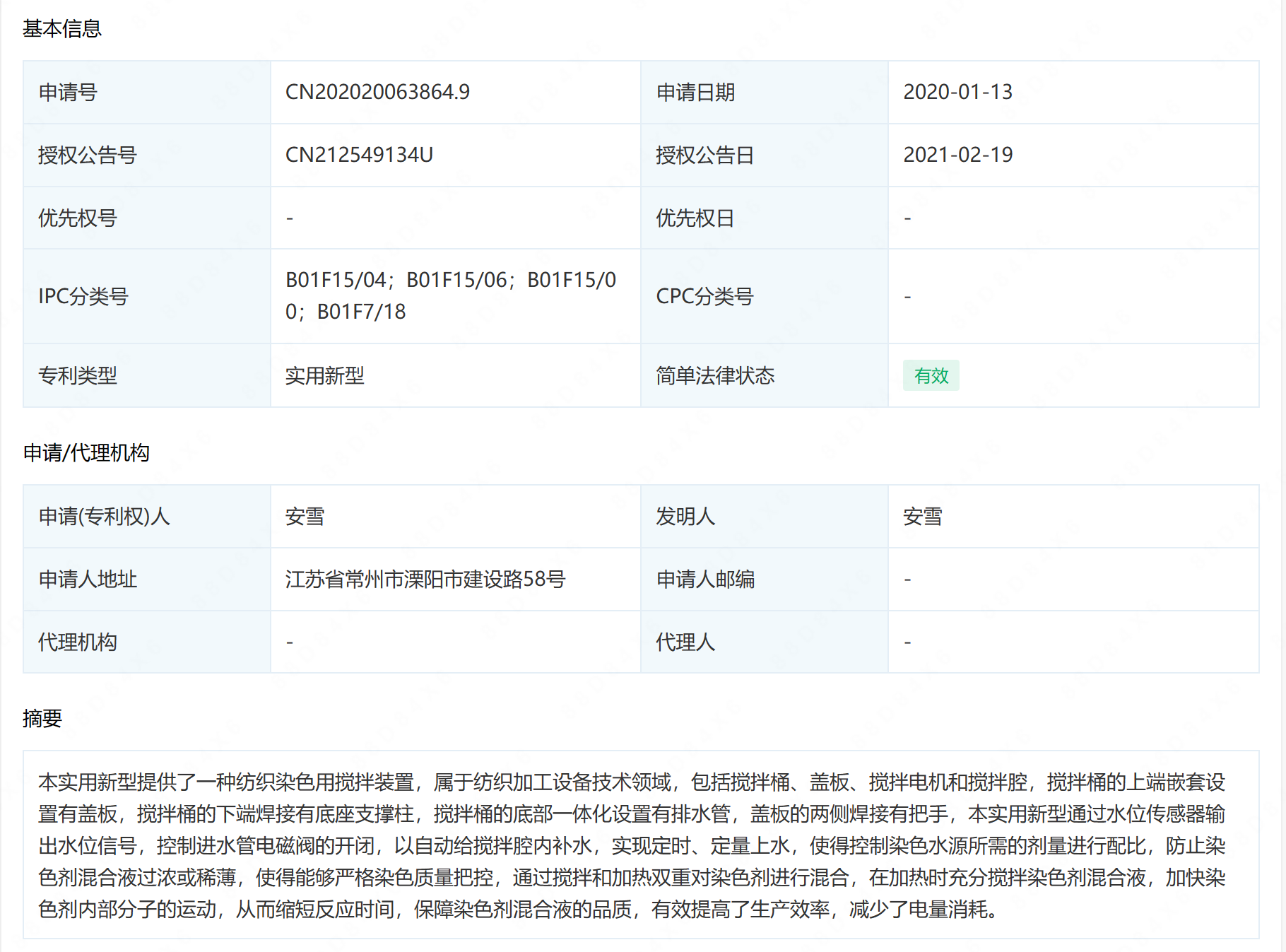

摘要： : 本实用新型提供了一种纺织染色用搅拌装置，属于纺织加工设备技术领域，包括搅拌桶、盖板、搅拌电机和搅拌腔，搅拌桶的上端嵌套设置有盖板，搅拌桶的下端焊接有底座支撑柱，搅拌桶的底部一体化设置有排水管，盖板的两侧焊接有把手，本实用新型通过水位传感器输出水位信号，控制进水管电磁阀的开闭，以自动给搅拌腔内补水，实现定时、定量上水，使得控制染色水源所需的剂量进行配比，防止染色剂混合液过浓或稀薄，使得能够严格染色质量把控，通过搅拌和加热双重对染色剂进行混合，在加热时充分搅拌染色剂混合液，加快染色剂内部分子的运动，从而缩短反应时间，保障染色剂混合液的品质，有效提高了生产效率，减少了电量消耗。

详情： :

1.一种纺织染色用搅拌装置，包括搅拌桶(1)、盖板(2)、搅拌电机(5)和搅拌腔(9)，其特征在于，所述搅拌桶(1)的上端嵌套设置有盖板(2)，所述搅拌桶(1)的下端焊接有底座支撑柱(3)，所述搅拌桶(1)的底部一体化设置有排水管(101)，所述盖板(2)的两侧焊接有把手(201)，所述盖板(2)的右侧一体化设置有进水管(202)，所述盖板(2)的正面设置有观察窗(203)，所述盖板(2)的顶部焊接有传动轴座(4)，所述传动轴座(4)内嵌入设置有搅拌电机(5)，所述搅拌电机(5)的输出轴下端固定连接有传动轴(6)，所述传动轴(6)延伸至搅拌桶(1)的内部，所述传动轴(6)的外侧设置有搅拌叶(7)，所述搅拌桶(1)的内壁焊接有连接架(8)，所述连接架(8)的另一端焊接有搅拌腔(9)，所述搅拌腔(9)通过连接架(8)固定在搅拌桶(1)的内部，所述搅拌腔(9)的内部底端通过螺栓固定连接有水位传感器(10)，所述搅拌腔(9)的外侧通过螺栓固定连接有电热管(11)，所述搅拌腔(9)的底部设置有贴片式温度感应器(12)，所述搅拌桶(1)的正面通过螺栓固定连接有控制开关(13)，所述搅拌桶(1)的正面位于控制开关(13)的下端通过螺栓固定连接有温度显示器(14)。

2.根据权利要求1所述的纺织染色用搅拌装置，其特征在于，所述搅拌电机(5)、水位传感器(10)、电热管(11)、贴片式温度感应器(12)、控制开关(13)和温度显示器(14)均通过电线与外部电源电性连接，且控制开关(13)通过电线与搅拌电机(5)和电热管(11)之间呈电性连接。

3.根据权利要求1所述的纺织染色用搅拌装置，其特征在于，所述搅拌腔(9)的外端设置有多组电热管(11)，且电热管(11)呈环绕式设置，均匀排列在搅拌腔(9)的外端。

4.根据权利要求1所述的纺织染色用搅拌装置，其特征在于，所述贴片式温度感应器(12)通过电线与温度显示器(14)之间呈电性连接。

5.根据权利要求1所述的纺织染色用搅拌装置，其特征在于，所述排水管(101)和进水管(202)均配套设置有电磁阀，且进水管(202)延伸至搅拌桶(1)的内部位于搅拌腔(9)的上方，排水管(101)贯穿搅拌桶(1)的内部与搅拌腔(9)相连通。

6.根据权利要求1或5所述的纺织染色用搅拌装置，其特征在于，所述进水管(202)与外部水源导水管相连接，且水位传感器(10)通过电线与进水管(202)的电磁阀之间呈电性连接。

7.根据权利要求1所述的纺织染色用搅拌装置，其特征在于，所述搅拌叶(7)呈鱼鳍形设置，分别位于传动轴(6)的左右两端，且搅拌叶(7)的端面呈倾斜状。

8.根据权利要求1或7所述的纺织染色用搅拌装置，其特征在于，所述搅拌叶(7)设置有两组，分别位于传动轴(6)的上下两端，且两组搅拌叶(7)之间呈相对设置。
