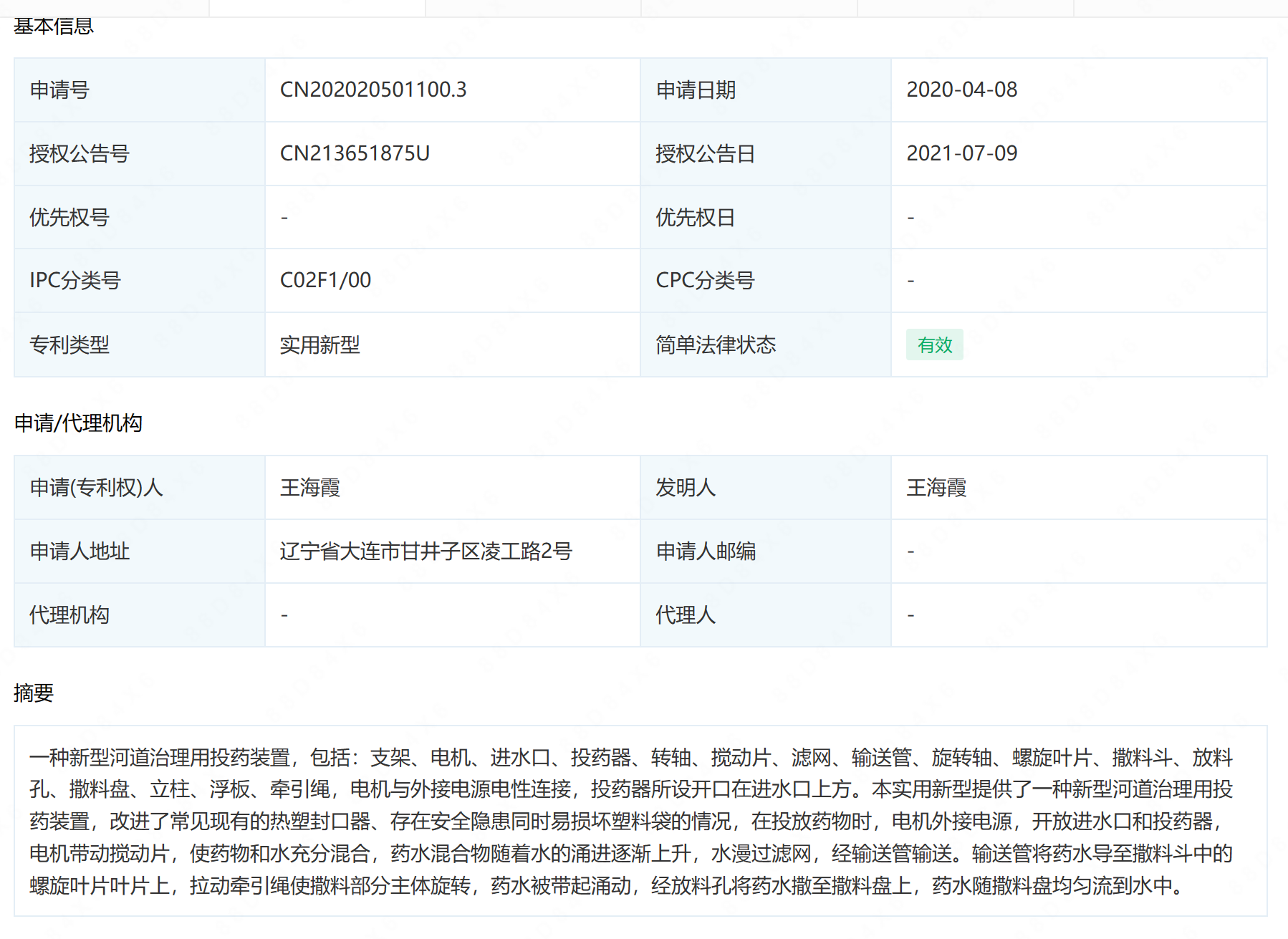

摘要： : 一种新型河道治理用投药装置，包括：支架、电机、进水口、投药器、转轴、搅动片、滤网、输送管、旋转轴、螺旋叶片、撒料斗、放料孔、撒料盘、立柱、浮板、牵引绳，电机与外接电源电性连接，投药器所设开口在进水口上方。本实用新型提供了一种新型河道治理用投药装置，改进了常见现有的热塑封口器、存在安全隐患同时易损坏塑料袋的情况，在投放药物时，电机外接电源，开放进水口和投药器，电机带动搅动片，使药物和水充分混合，药水混合物随着水的涌进逐渐上升，水漫过滤网，经输送管输送。输送管将药水导至撒料斗中的螺旋叶片叶片上，拉动牵引绳使撒料部分主体旋转，药水被带起涌动，经放料孔将药水撒至撒料盘上，药水随撒料盘均匀流到水中。 法律状态

详情： :

1.一种新型河道治理用投药装置，包括：支架(1)，电机(2)，进水口(3)，投药器(4)，转轴(5)，搅动片(6)，滤网(7)，输送管(8)，旋转轴(9)，螺旋叶片(10)，撒料斗(11)，放料孔(1101)，撒料盘(12)，立柱(13)，浮板(14)，牵引绳(1401)，其特征在于，所述投药装置由制药部和撒药部组成，制药部分由支架(1)撑起，电机(2)安装于支架(1)底部，制药部分外接进水口(3)和投药器(4)，制药部分内有转轴(5)，转轴(5)上安装有搅动片(6)，制药部分往上，盖有滤网(7)，最后外接输送管(8)连接至撒药部分，撒药部分自上而下，输送管(8)连接撒料斗(11)，撒料斗(11)中央竖立旋转轴(9)，旋转轴(9)上安装有螺旋叶片(10)，撒料斗(11)底部设有放料孔(1101)，撒料斗(11)底部连接有立柱(13)，立柱(13)上安装有撒料盘(12)，立柱(13)装在浮板(14)上，浮板(14)连接牵引绳(1401)。

2.如权利要求1所述一种新型河道治理用投药装置，其特征在于：所述电机(2)与外接电源电性连接。

3.如权利要求1所述一种新型河道治理用投药装置，其特征在于：所述投药器(4)所设开口在进水口(3)上方。

4.如权利要求1所述一种新型河道治理用投药装置，其特征在于:所述输送管(8)接入撒料斗(11)的位置在螺旋叶片(10)的上方，螺旋叶片(10)呈倒金字塔型，上方覆盖面积大于下方覆盖面积。

5.如权利要求1所述一种新型河道治理用投药装置，其特征在于：所述放料孔(1101)排布于撒料斗(11)。

6.如权利要求1所述一种新型河道治理用投药装置，其特征在于：所述立柱(13)为可伸缩结构，立柱(13)固定于浮板(14)上，牵引绳(1401)连接浮板(14)。
