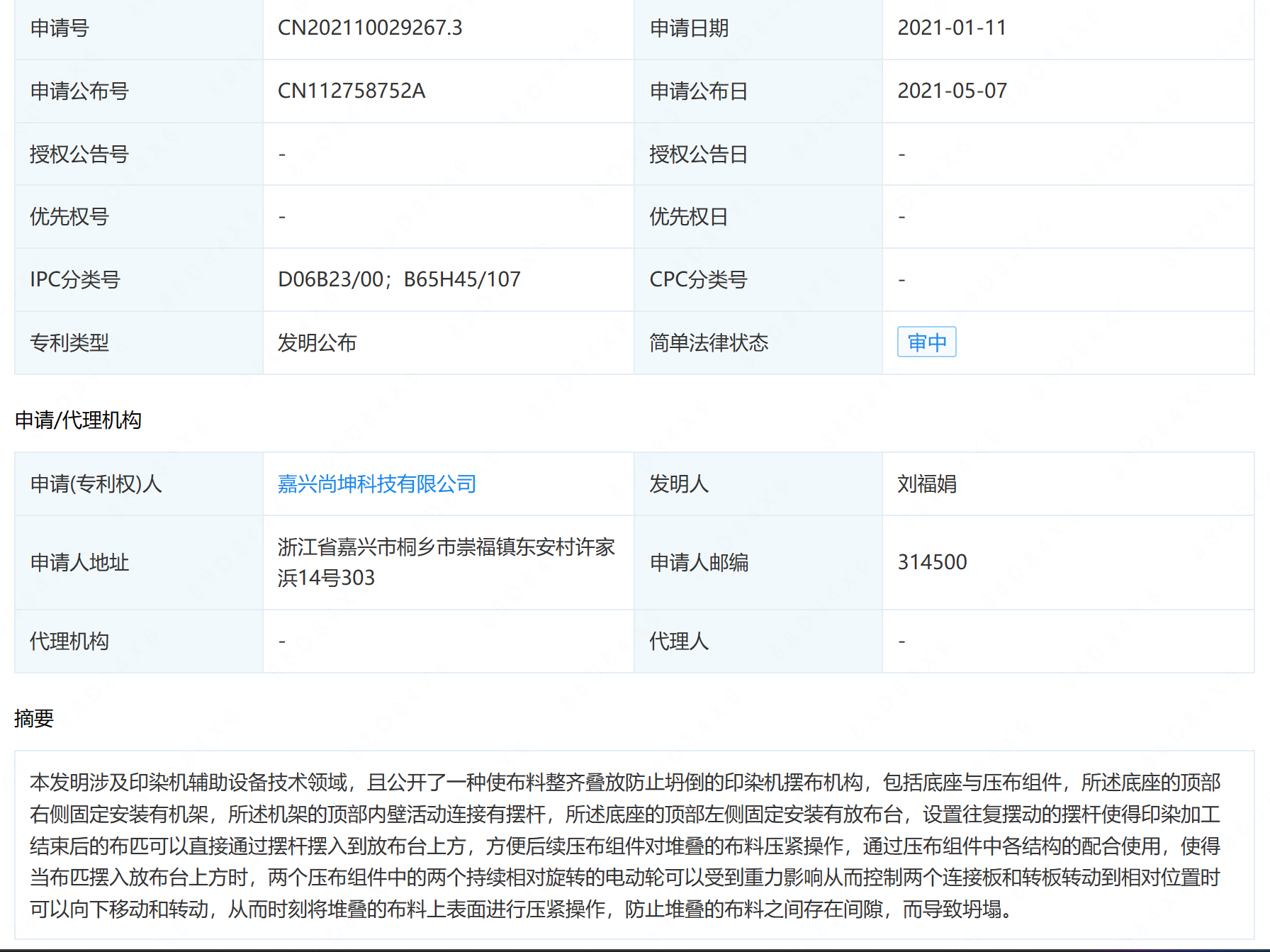

摘要： : 本发明涉及印染机辅助设备技术领域，且公开了一种使布料整齐叠放防止坍倒的印染机摆布机构，包括底座与压布组件，所述底座的顶部右侧固定安装有机架，所述机架的顶部内壁活动连接有摆杆，所述底座的顶部左侧固定安装有放布台，设置往复摆动的摆杆使得印染加工结束后的布匹可以直接通过摆杆摆入到放布台上方，方便后续压布组件对堆叠的布料压紧操作，通过压布组件中各结构的配合使用，使得当布匹摆入放布台上方时，两个压布组件中的两个持续相对旋转的电动轮可以受到重力影响从而控制两个连接板和转板转动到相对位置时可以向下移动和转动，从而时刻将堆叠的布料上表面进行压紧操作，防止堆叠的布料之间存在间隙，而导致坍塌。

详情： :

1.一种使布料整齐叠放防止坍倒的印染机摆布机构，包括底座(1)与压布组件(5)，其特征在于：所述底座(1)的顶部右侧固定安装有机架(2)，所述机架(2)的顶部内壁活动连接有摆杆(3)，所述底座(1)的顶部左侧固定安装有放布台(4)，所述放布台(4)的外壁与压布组件(5)的底部固定连接。

2.根据权利要求1所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：所述压布组件(5)包括支撑板(501)与转动组件(5080)，所述支撑板(501)的顶部正面与背面均固定安装有连接杆(502)，两个所述连接杆(502)的顶部相对一侧活动连接有电动轮(503)，所述电动轮(503)的内壁固定安装有支撑壳(504)，所述支撑壳(504)的右侧内壁固定安装有第一弹簧(505)，所述第一弹簧(505)的左侧固定安装有滑块(506)，所述支撑壳(504)的左侧内壁活动连接有配重块(507)，所述滑块(506)的顶部固定安装有连接板(508)，所述连接板(508)的内壁活动连接有配重球(509)，所述连接板(508)的左侧固定安装有固绳头(510)，所述固绳头(510)的左侧固定安装有弹力绳(511)，所述点电动轮(503)的内壁固定安装有第二弹簧(512)，所述第二弹簧(512)的底部固定安装有凸块(513)，所述电动轮(503)的内壁固定安装有压块(514)，所述连接板(508)的顶部与转动组件(5080)的底部固定连接。

3.根据权利要求2所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：所述转动组件(5080)包括限位壳(5081)，所述限位壳(5081)的内壁固定安装有连接轴(5082)，所述连接轴(5082)的外壁活动连接转板(5083)，所述转板(5083)的顶部右侧固定安装有滑轮(5084)，所述转板(5083)的底部固定安装有连接块(5085)，所述连接块(5085)的右侧固定安装有弯型气压杆(5086)，所述弯型气压杆(5086)的顶部内壁固定安装有输气管(5087)，所述输气管(5087)的右侧底部固定安装有气囊(5088)，所述连接块(5085)的左侧固定安装有第三弹簧(5089)。

4.根据权利要求2所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：所述支撑壳(504)的顶部开设有与连接板(508)相适配的滑槽，连接板(508)的底部穿过该滑槽与滑块(506)的顶部固定连接，滑块(506)的左侧固定安装有软胶垫。

5.根据权利要求3所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：压布组件(5)的数量有两个，每个压布组件(5)中连接板(508)的数量有四个，四个连接板(508)以电动轮(503)的圆心为中心呈环形分布。

6.根据权利要求5所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：每个所述连接板(508)中配重球(509)的数量有八个，连接板(508)的内壁开设有八个活动槽，八个活动槽分别与八个配重球(509)相适配，连接板(508)的顶部与限位壳(5081)的底部固定连接。

7.根据权利要求5所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：每个所述压布组件(5)中，电动轮(503)的内壁固定安装有数量为八个的第二弹簧(512)和凸块(513)，每两个第二弹簧(512)与每两个凸块(513)构成一组，每组凸块(513)的相对一侧分别与每个固绳头(510)的顶部与底部内壁活动连接。

8.根据权利要求3所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：电动轮(503)的顶部、底部、左侧与右侧均开设有活动槽，四个活动槽分别与四个转板(5083)相适配，限位壳(5081)的顶部开设有与转板(5083)相适配的转动槽，转板(5083)的底部内壁穿过该转动槽并与连接轴(5082)的外壁活动连接。

9.根据权利要求3所述的一种使布料整齐叠放防止坍倒的印染机摆布机构，其特征在于：所述气囊(5088)的左侧与连接板(508)的右侧固定连接，输气管(5087)的右侧底部与气囊(5088)的左侧顶部内壁固定连接，输气管(5087)的左侧底部贯穿限位壳(5081)的右侧并延伸至弯型气压杆(5086)的顶部内壁。
