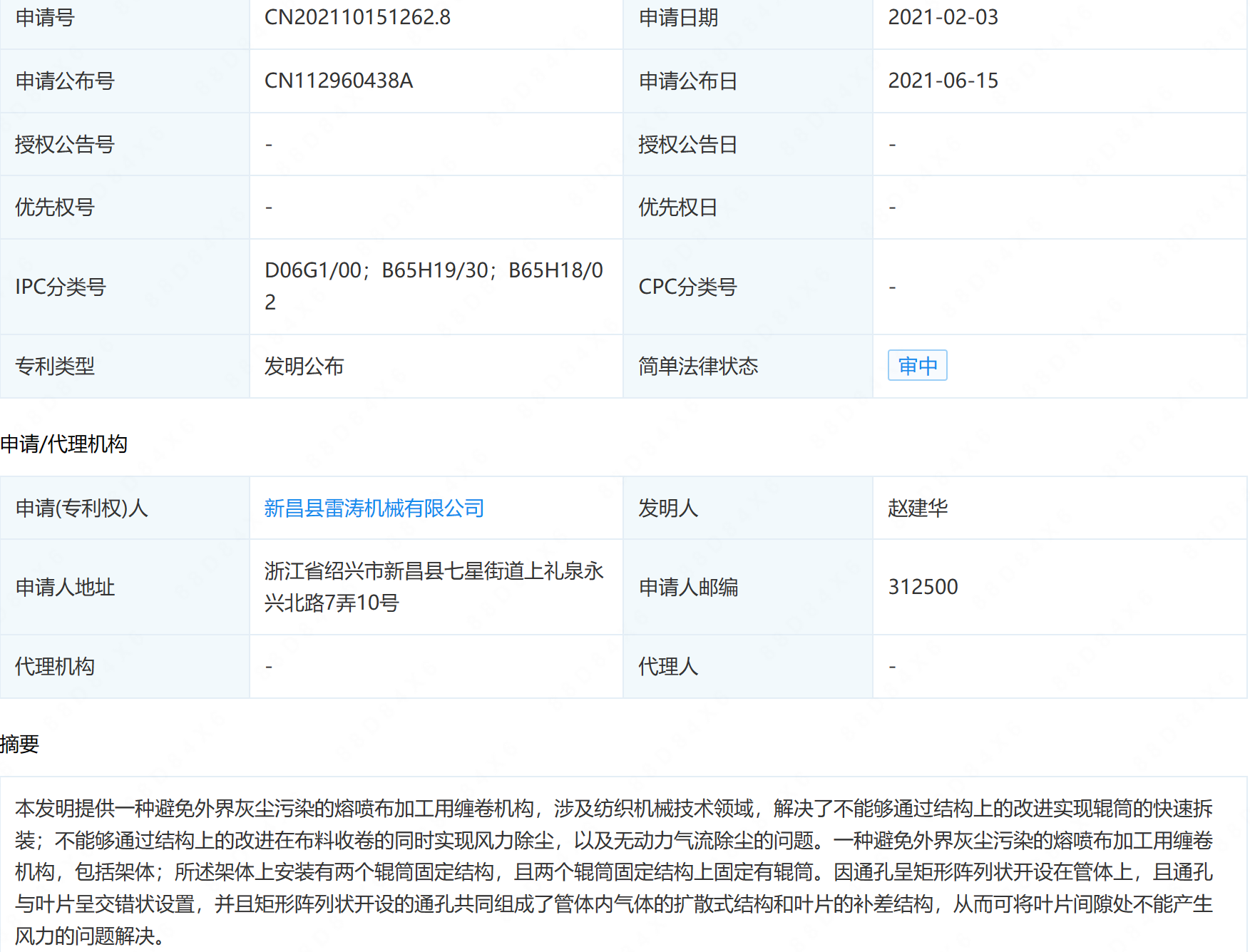

摘要： : 本发明提供一种避免外界灰尘污染的熔喷布加工用缠卷机构，涉及纺织机械技术领域，解决了不能够通过结构上的改进实现辊筒的快速拆装；不能够通过结构上的改进在布料收卷的同时实现风力除尘，以及无动力气流除尘的问题。一种避免外界灰尘污染的熔喷布加工用缠卷机构，包括架体；所述架体上安装有两个辊筒固定结构，且两个辊筒固定结构上固定有辊筒。因通孔呈矩形阵列状开设在管体上，且通孔与叶片呈交错状设置，并且矩形阵列状开设的通孔共同组成了管体内气体的扩散式结构和叶片的补差结构，从而可将叶片间隙处不能产生风力的问题解决。

详情： :

1.一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：包括架体(1)；所述架体(1)上安装有两个辊筒固定结构(2)，且两个辊筒固定结构(2)上固定有辊筒(3)；所述架体(1)上安装有调整结构(4)，且架体(1)上还安装有驱动电机(5)，并且架体(1)上还安装有辅助结构(6)；所述辅助结构(6)包括通孔(603)，所述通孔(603)呈矩形阵列状开设在管体(601)上，且通孔(603)与叶片(602)呈交错状设置，并且矩形阵列状开设的通孔(603)共同组成了管体(601)内气体的扩散式结构和叶片(602)的补差结构。

2.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辊筒固定结构(2)包括转轴(201)、卡接块(202)、套管(203)和卡槽A(204)，所述转轴(201)转动连接在架体(1)上，且转轴(201)外壁上对称焊接有两块卡接块(202)，并且转轴(201)与驱动电机(5)的转动轴相连接；所述套管(203)为圆柱杆状结构，且套管(203)内壁上对称开设有两个卡槽A(204)；所述卡槽A(204)与卡接块(202)相匹配，且卡槽A(204)与卡接块(202)滑动连接。

3.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辊筒固定结构(2)还包括固定头(205)，所述固定头(205)焊接在套管(203)的头端，且固定头(205)与辊筒(3)插接相连，并且固定头(205)为锥形结构。

4.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辊筒固定结构(2)还包括固定块(206)，所述固定块(206)环形阵列状焊接在固定头(205)上，且固定块(206)为矩形块状结构；所述辊筒(3)包括卡槽B(301)，所述辊筒(3)的头端和尾端均呈环形阵列状开设有卡槽B(301)，且卡槽B(301)与固定块(206)相匹配；所述卡槽B(301)与固定块(206)插接相连，且卡槽B(301)与固定块(206)共同组成了固定头(205)与辊筒(3)的固定结构。

5.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辊筒固定结构(2)还包括挡环(207)，所述挡环(207)共设有两个，且两个挡环(207)焊接在套管(203)上；所述调整结构(4)包括滑动杆(401)和调节臂(402)，所述滑动杆(401)焊接在架体(1)上，且滑动杆(401)上对称焊接有两个调节臂(402)；所述调节臂(402)位于两个挡环(207)之间，且挡环(207)组成了调节臂(402)的限位结构。

6.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述调整结构(4)还包括调整杆(403)，所述调整杆(403)转动连接在架体(1)上，且调整杆(403)的头端和尾端分别与两个调节臂(402)螺纹连接；所述调整杆(403)的头端和尾端的螺纹方向相反，且调整杆(403)组成了两个调节臂(402)的同步反向调节结构。

7.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辅助结构(6)包括管体(601)和叶片(602)，所述管体(601)转动连接在架体(1)上，且管体(601)与转轴(201)之间通过带轮和皮带相连接；所述管体(601)上矩形阵列状安装有叶片(602)，且矩形阵列状安装的叶片(602)共同组成了辊筒(3)上缠绕布料的风力除尘结构和干燥结构。

8.如权利要求1所述一种避免外界灰尘污染的熔喷布加工用缠卷机构，其特征在于：所述辅助结构(6)还包括伸缩气瓶(604)、连接管(605)和拨动片(606)，所述伸缩气瓶(604)固定连接在架体(1)上，且伸缩气瓶(604)上连接有一根连接管(605)，且连接管(605)的头端与管体(601)相连接；所述拨动片(606)呈环形阵列状焊接在管体(601)上，且拨动片(606)与伸缩气瓶(604)的头端弹性接触，并且拨动片(606)组成了伸缩气瓶(604)的连续挤压结构。
