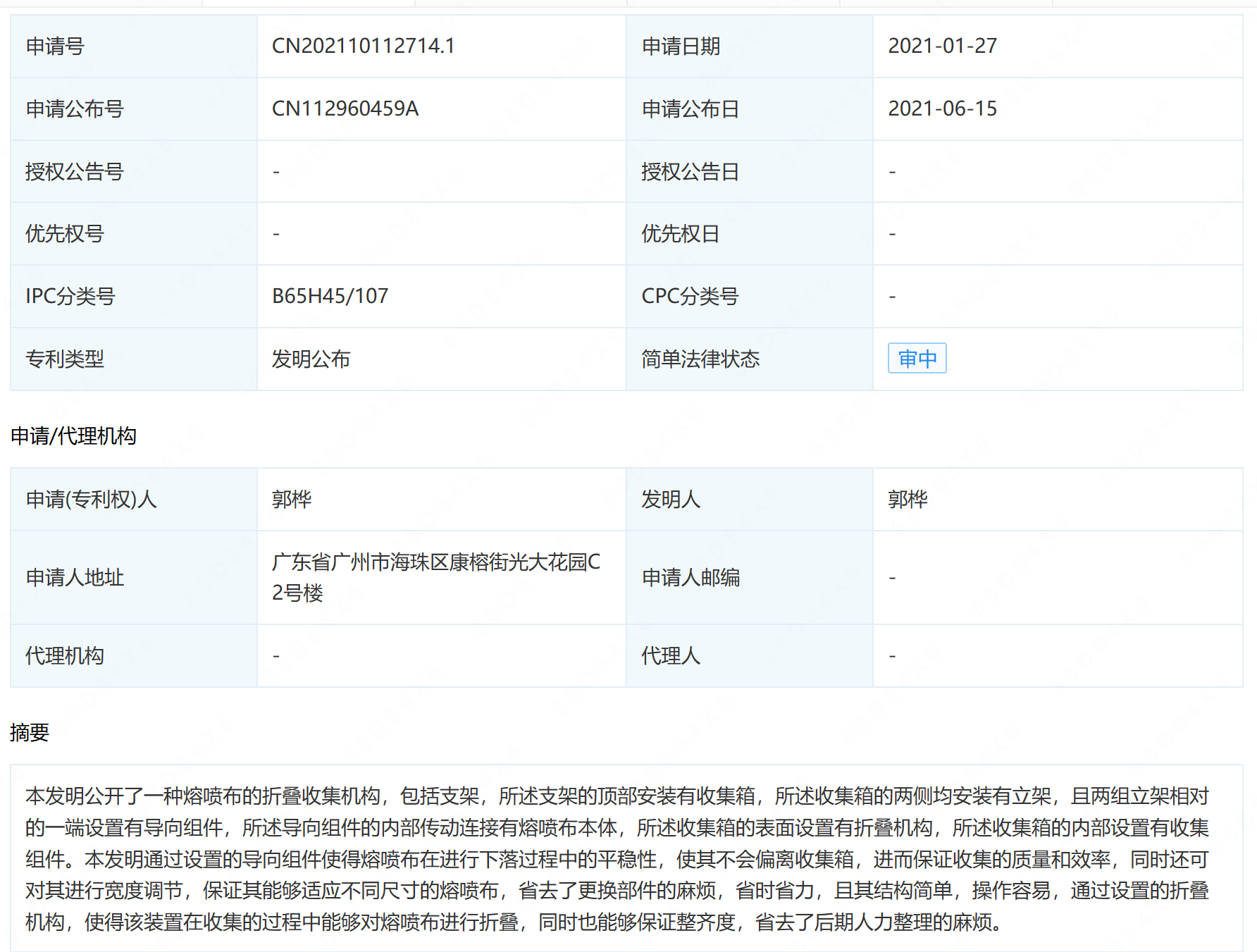

摘要： : 本发明公开了一种熔喷布的折叠收集机构，包括支架，所述支架的顶部安装有收集箱，所述收集箱的两侧均安装有立架，且两组立架相对的一端设置有导向组件，所述导向组件的内部传动连接有熔喷布本体，所述收集箱的表面设置有折叠机构，所述收集箱的内部设置有收集组件。本发明通过设置的导向组件使得熔喷布在进行下落过程中的平稳性，使其不会偏离收集箱，进而保证收集的质量和效率，同时还可对其进行宽度调节，保证其能够适应不同尺寸的熔喷布，省去了更换部件的麻烦，省时省力，且其结构简单，操作容易，通过设置的折叠机构，使得该装置在收集的过程中能够对熔喷布进行折叠，同时也能够保证整齐度，省去了后期人力整理的麻烦。

详情： :

1.一种熔喷布的折叠收集机构，包括支架(1)，其特征在于：所述支架(1)的顶部安装有收集箱(2)，所述收集箱(2)的两侧均安装有立架(3)，且两组立架(3)相对的一端设置有导向组件(4)，所述导向组件(4)的内部传动连接有熔喷布本体(5)，所述收集箱(2)的表面设置有折叠机构(6)，所述收集箱(2)的内部设置有收集组件(7)；所述导向组件(4)包括滑轨(401)，所述立架(3)相对的一侧均安装有滑轨(401)，所述滑轨(401)的内部滑动安装有滑块(402)，且滑块(402)有两组，每两个一组，每组滑块(402)相对的一侧均安装有框架(403)，两组框架(403)相对一端的内部滑动安装有安装杆(404)，所述框架(403)的内部转动安装有转杆(405)，且转杆(405)贯穿两组框架(403)，转杆(405)位于框架(403)内部部分的表面安装有导向辊机构(406)，且其延伸段的表面安装有卡环(407)，且卡环(407)的内部螺纹连接有固定螺钉(408)。

2.根据权利要求1所述的一种熔喷布的折叠收集机构，其特征在于：所述导向辊机构(406)包括第一导向辊(4061)，所述转杆(405)的表面安装有第一导向辊本体(4061)，且第一导向辊(4061)的两端均安装有端板(4062)，所述第一导向辊(4061)的表面安装有卡杆(4063)，所述第一导向辊(4061)的表面安装有第二导向辊(4064)，所述第二导向辊(4064)的端头均安装有挡板，且挡板的表面设置有拨动块(4065)，所述第二导向辊(4064)的内部开设有安装槽，且安装槽的内部滑动安装有卡板(4066)，所述卡板(4066)相背的一侧安装有固定杆(4067)，所述固定杆(4067)的表面套设有第一弹簧(4068)，所述固定杆(4067)的表面安装有调节杆(4069)。

3.根据权利要求2所述的一种熔喷布的折叠收集机构，其特征在于：所述框架(403)通过两侧的滑块(402)与滑轨(401)滑动安装，且滑块(402)的表面开设有安装孔，滑块(402)与滑轨(401)之间通过螺钉安装。

4.根据权利要求3所述的一种熔喷布的折叠收集机构，其特征在于：所述卡环(407)为空心圆环状，其表面开设有与固定螺钉(408)相适配螺纹孔，且卡环(407)与转杆(405)之间通过固定螺钉(408)固定。

5.根据权利要求4所述的一种熔喷布的折叠收集机构，其特征在于：所述折叠机构(6)包括限位杆(601)，所述收集箱(2)的正面安装有限位杆(601)，所述限位杆(601)的表面滑动安装有固定架(602)，所述固定架(602)的底部安装有第一电机(603)，所述第一电机(603)的动力输出端安装有第一齿轮(604)，所述收集箱(2)的正面安装有第一齿条(605)，且第一齿轮(604)与第一齿条(605)啮合，所述固定架(602)贯穿收集箱(2)延伸至其内部，延伸段的底部表面安装有限位板(606)，所述限位板(606)的内表面安装有第二齿条(607)，所述限位板(606)内壁的两侧均开设有滑槽，且滑槽的内部滑动安装有卡块(608)。

6.根据权利要求5所述的一种熔喷布的折叠收集机构，其特征在于：所述卡块(608)相对的一端安装有延展块(609)，所述延展块(609)的上方表面安装有第二电机(610)，所述第二电机(610)的动力出输出端安装有动力轮(611)，所述延展块(609)的内部开设有安装通槽，且安装通槽的内部转动安装有转轴(612)，所述转轴(612)的表面安装有第二齿轮(613)，所述延展块(609)的端头安装有横板(614)，所述横板(614)的内部滑动安装有悬吊杆(615)，所述悬吊杆(615)的底端安装有折叠块(616)。

7.根据权利要求6所述的一种熔喷布的折叠收集机构，其特征在于：所述收集箱(2)的正面开设有与固定架(602)相适配的活动槽。

8.根据权利要求7所述的一种熔喷布的折叠收集机构，其特征在于：所述延展块(609)的上方表面且位于安装通槽的左侧通过螺钉安装有安装板，第二电机(610)安装在安装板的表面，且转轴(612)的左端表面安装有与动力轮(611)相适配的传动轮，且动力轮(611)与传动轮之间通过传动带传动连接。

9.根据权利要求8所述的一种熔喷布的折叠收集机构，其特征在于：所述收集组件(7)包括立杆(701)，所述收集箱(2)的内壁安装有立杆(701)，所述立杆(701)的表面滑动安装有调节块(702)，所述调节块(702)的表面安装有连接杆(703)，所述连接杆(703)的端头安装有压块(704)，所述收集箱(2)的底部安装有挡块(705)，所述挡块(705)的端头内部安装有第二弹簧(706)，所述第二弹簧(706)的端头安装有锁定杆(707)，所述锁定杆(707)的底部安装有拨动杆(708)，所述收集组件(7)设置有两组，且对称安装在收集箱(2)内壁的两侧。

10.根据权利要求9所述的一种熔喷布的折叠收集机构，其特征在于：所述压块(704)的底部表面安装有橡胶卡头，且橡胶卡头密集均匀安装在压块(704)的下表面。
