售价 : 询价

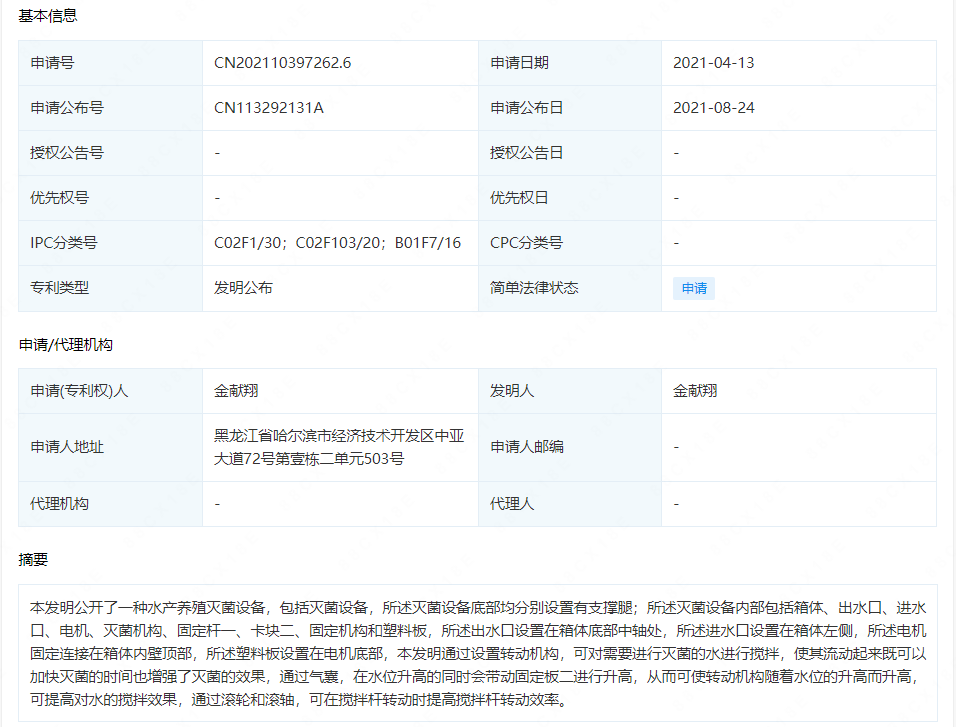

摘要： : 本发明公开了一种水产养殖灭菌设备，包括灭菌设备，所述灭菌设备底部均分别设置有支撑腿；所述灭菌设备内部包括箱体、出水口、进水口、电机、灭菌机构、固定杆一、卡块二、固定机构和塑料板，所述出水口设置在箱体底部中轴处，所述进水口设置在箱体左侧，所述电机固定连接在箱体内壁顶部，所述塑料板设置在电机底部，本发明通过设置转动机构，可对需要进行灭菌的水进行搅拌，使其流动起来既可以加快灭菌的时间也增强了灭菌的效果，通过气囊，在水位升高的同时会带动固定板二进行升高，从而可使转动机构随着水位的升高而升高，可提高对水的搅拌效果，通过滚轮和滚轴，可在搅拌杆转动时提高搅拌杆转动效率。

详情： :

1.一种水产养殖灭菌设备，包括灭菌设备(1)，其特征在于：所述灭菌设备(1)底部均分别设置有支撑腿(2)；所述灭菌设备(1)内部包括箱体(11)、出水口(12)、进水口(13)、电机(14)、灭菌机构(15)、固定杆一(16)、卡块二(161)、固定机构(17)和塑料板(18)，所述出水口(12)设置在箱体(11)底部中轴处，所述进水口(13)设置在箱体(11)左侧，所述电机(14)固定连接在箱体(11)内壁顶部，所述塑料板(18)设置在电机(14)底部，所述灭菌机构(15)设置在塑料板(18)底部，所述固定杆一(16)固定安装在电机(14)输出端，所述固定杆一(16)贯穿塑料板(18)并延伸至内部，所述固定机构(17)设置在箱体(11)内部，所述固定机构(17)内部包括壳体(a1)、卡块一(a2)和搅拌机构(a3)，所述卡块一(a2)固定连接在固定杆一(16)底部，所述壳体(a1)固定安装在卡块一(a2)左右端，所述搅拌机构(a3)设置在两个壳体(a1)内部，所述卡块二(161)固定安装在固定杆一(16)内部。

2.根据权利要求1所述的一种水产养殖灭菌设备，其特征在于：所述灭菌机构(15)内部包括固定块一(t1)、固定爪(t2)、连接块一(t3)、灭菌灯(t4)和限位块(t5)，所述固定块一(t1)设置在塑料板(18)底部中轴处，所述连接块一(t3)设置在固定块一(t1)内部，所述连接块一(t3)均分别固定连接在固定杆一(16)左右端，所述固定爪(t2)数量为四个，四个所述固定爪(t2)均分别固定连接在两个连接块一(t3)相互靠近的一端，四个所述固定爪(t2)均分别与卡块二(161)左右端固定连接，所述灭菌灯(t4)均分别固定安装在两个连接块一(t3)底部，所述限位块(t5)固定安装在固定块一(t1)底部中轴处，所述固定杆一(16)从顶端中轴处贯穿固定块一(t1)并延伸至外部，所述固定杆一(16)从顶部贯穿限位块(t5)并延伸至外部。

3.根据权利要求1所述的一种水产养殖灭菌设备，其特征在于：所述搅拌机构(a3)内部包括固定底块(u1)、固定块三(u2)、固定顶块(u3)、转动杆(u4)、固定板一(u5)、气囊(u6)、弧形板(u7)、固定板二(u8)、刮水装置(u9)和转动机构(u10)，所述固定底块(u1)固定安装在壳体(a1)内壁底部，所述固定块三(u2)嵌接在固定底块(u1)顶部，所述固定顶块(u3)嵌接在固定块三(u2)顶部，所述固定顶块(u3)顶部贯穿壳体(a1)内壁顶部并延伸至外部，所述固定顶块(u3)顶部与壳体(a1)顶部卡接，所述转动杆(u4)设置在固定顶块(u3)顶部，所述转动杆(u4)贯穿固定顶块(u3)顶部中轴处并延伸至内部，所述转动杆(u4)与固定块三(u2)固定连接，所述固定板一(u5)设置在转动杆(u4)内部，所述固定板一(u5)左右端均分别与转动杆(u4)内壁左右端固定连接，所述气囊(u6)均分别设置在固定板一(u5)顶部左右端，所述弧形板(u7)均分别设置在两个气囊(u6)相互远离的一端，两个所述弧形板(u7)底部均与固定板一(u5)固定连接，所述固定板二(u8)设置在两个弧形板(u7)顶部，所述固定板二(u8)底部左右端均分别与两个弧形板(u4)顶部接触，两个所述气囊(u6)均分别固定连接在固定板二(u8)底部左右端，所述刮水装置(u9)均分别设置在固定板二(u8)左右端，两个所述气囊(u6)底部均与固定板一(u5)顶部相接触，所述转动机构(u10)设置在固定板二(u8)顶部。

4.根据权利要求3所述的一种水产养殖灭菌设备，其特征在于：所述转动机构(u10)内部包括底座(z1)、轴承(z2)、固定杆二(z3)、固定板三(z4)、滚轴(z5)、滚轮(z6)和搅拌杆(z7)，所述底座(z1)在设置在固定板二(u8)正上方，所述轴承(z2)固定安装在底座(z1)顶部中轴处，所述固定杆二(z3)转动连接在轴承(z2)顶部，所述固定板三(z4)均分别固定连接在固定杆二(z3)底部左右端，所述滚轴(z5)均分别设置在两个固定板三(z4)底部，所述滚轮(z6)均分别设置在两个滚轴(z5)底部，两个所述滚轴(z5)均分别贯穿两个滚轮(z6)顶部中轴处并延伸至内部，两个所述滚轮(z6)均分别通过两个滚轴(z5)与固定板三(z4)转动连接，所述固定杆二(z3)顶部贯穿转动杆(u4)顶部中轴处并延伸至外部，所述搅拌杆(z7)均分别固定安装在固定杆二(z3)顶部左右端。

5.根据权利要求3所述的一种水产养殖灭菌设备，其特征在于：所述刮水装置(u9)内部包括半圆形块(u91)、连接块二(u93)、刮板(u93)和弧形挡板(u94)，所述连接块二(u93)固定安装在半圆形块(u91)内壁左侧，所述刮板(u93)固定连接在连接块二(u93)右侧，所述刮板(u93)左侧贯穿半圆形块(u91)右侧并延伸至外部，所述弧形挡板(u94)固定安装在半圆形块(u91)内壁右侧。

6.根据权利要求5所述的一种水产养殖灭菌设备，其特征在于：所述刮板(u93)内部包括固定板四(s1)、弹片(s2)、卡块三(s3)和刮片(s4)，所述固定板四(s1)固定安装在刮板(u93)左侧，所述弹片(s2)数量为三个，三个所述弹片(s2)均固定安装在固定板四(s1)左侧，所述卡块三(s3)均分别设置在三个弹片(s2)相互靠近的一端，两个所述卡块三(s3)右侧均贯穿固定板四(s1)左侧并延伸至内部，所述刮片(s4)均固定连接在两个卡块三(s3)左侧，三个所述弹片(s2)均与刮片(s4)右侧相接触。
