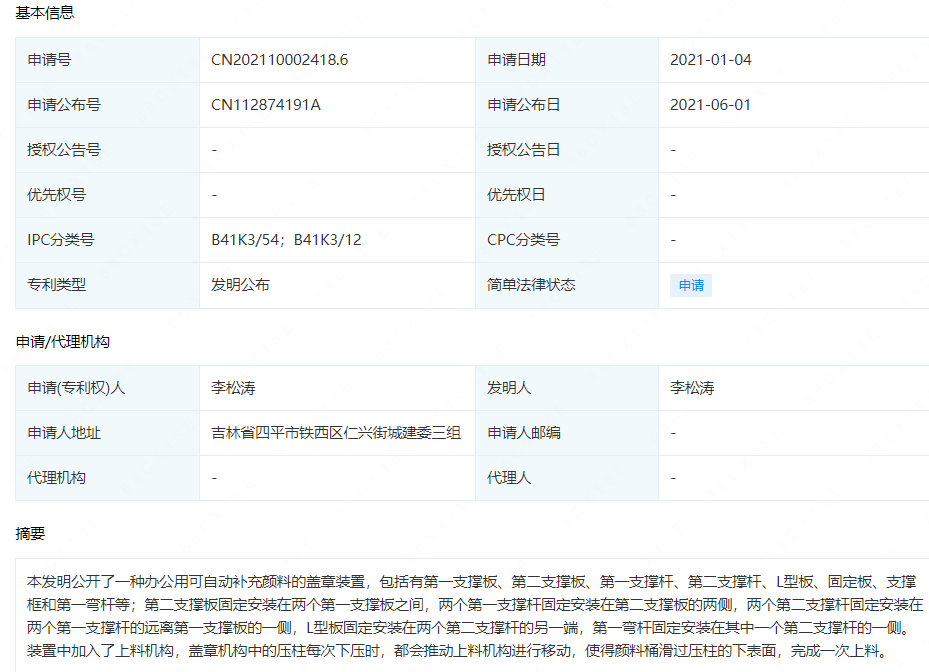

摘要： : 本发明公开了一种办公用可自动补充颜料的盖章装置，包括有第一支撑板、第二支撑板、第一支撑杆、第二支撑杆、L型板、固定板、支撑框和第一弯杆等；第二支撑板固定安装在两个第一支撑板之间，两个第一支撑杆固定安装在第二支撑板的两侧，两个第二支撑杆固定安装在两个第一支撑杆的远离第一支撑板的一侧，L型板固定安装在两个第二支撑杆的另一端，第一弯杆固定安装在其中一个第二支撑杆的一侧。装置中加入了上料机构，盖章机构中的压柱每次下压时，都会推动上料机构进行移动，使得颜料桶滑过压柱的下表面，完成一次上料。

详情： :

1.一种办公用可自动补充颜料的盖章装置，包括有第一支撑板(1)、第二支撑板(101)、第一支撑杆(102)、第二支撑杆(103)、L型板(104)、固定板(105)、支撑框(106)、第一弯杆(107)、第二弯杆(108)，第二支撑板(101)固定安装在两个第一支撑板(1)之间，两个第一支撑杆(102)固定安装在第二支撑板(101)的两侧，两个第二支撑杆(103)固定安装在两个第一支撑杆(102)的远离第一支撑板(1)的一侧，L型板(104)固定安装在两个第二支撑杆(103)的另一端，第一弯杆(107)固定安装在其中一个第二支撑杆(103)的一侧，第二弯杆(108)固定安装在第二支撑杆(103)的另一侧，支撑框(106)固定安装在第一弯杆(107)和第二弯杆(108)的另一端，固定板(105)固定安装在支撑框(106)的一侧，其特征在于，还包括有盖章机构、间歇机构和传动机构，盖章机构固定安装在固定板(105)的一侧，盖章机构与L型板(104)连接，间歇机构安装在支撑框(106)内，间歇机构与盖章机构连接，传动机构与间歇机构的另一侧连接，传动机构与支撑框(106)和第二支撑板(101)连接。

2.根据权利要求1所述的一种办公用可自动补充颜料的盖章装置，其特征在于，盖章机构包括有双轴电机(2)、第一转盘(201)、第一固定柱(202)、压柱(203)、第一固定杆(204)和第一弹簧(205)，双轴电机(2)固定安装在固定板(105)的一侧，第一转盘(201)固定安装在双轴电机(2)的一侧的轴上，间歇机构安装在双轴电机(2)的另一侧的轴上，第一固定柱(202)固定安装在第一转盘(201)的远离双轴电机(2)的一侧，压柱(203)滑动安装在L型板(104)上，第一固定杆(204)固定安装在压柱(203)的一端，第一弹簧(205)套在压柱(203)上。

3.根据权利要求2所述的一种办公用可自动补充颜料的盖章装置，其特征在于，间歇机构包括有偏心盘(4)、凸块(401)、第二转盘(402)、弧形板(4021)、连杆(403)和第二固定柱(404)，第二转盘(402)固定安装在双轴电机(2)的另一侧的轴上，连杆(403)与第二转盘(402)固定连接，连杆(403)与双轴电机(2)的另一侧的轴固定连接，弧形板(4021)固定安装在第二转盘(402)的远离连杆(403)的一侧，偏心盘(4)与弧形板(4021)配合连接，凸块(401)固定安装在偏心盘(4)的远离弧形板(4021)的一侧，两个第二固定柱(404)固定安装在偏心盘(4)上远离凸块(401)的一侧的靠近两端位置，传动机构与凸块(401)的一侧固定连接。

4.根据权利要求3所述的一种办公用可自动补充颜料的盖章装置，其特征在于，传动机构包括有轴杆(3)、大带轮(301)、小带轮(302)、皮带(303)、传送轴(304)和传送带(305)，轴杆(3)转动安装在支撑框(106)的一侧，轴杆(3)与凸块(401)的一侧固定连接，大带轮(301)固定安装在轴杆(3)的一侧，两个传送轴(304)分别转动安装在第二支撑板(101)的两侧，小带轮(302)固定安装在其中一个传送轴(304)的一侧，皮带(303)绕在大带轮(301)和小带轮(302)上，传送带(305)绕在两个传送轴(304)上。

5.根据权利要求4所述的一种办公用可自动补充颜料的盖章装置，其特征在于，还包括有限位组件，限位组件包括有挡柱(5)、卡柱(501)和第二弹簧(502)，挡柱(5)滑动安装在支撑框(106)的一侧，卡柱(501)固定安装在挡柱(5)的一端，卡柱(501)与凸块(401)接触，第二弹簧(502)套在挡柱(5)上。

6.根据权利要求5所述的一种办公用可自动补充颜料的盖章装置，其特征在于，还包括有控制机构，控制机构包括有第一滑杆(6)、第一拉簧(601)、滑架(602)、第二固定杆(603)、滑柱(604)、限位盘(605)和第二拉簧(606)，第一滑杆(6)滑动安装在第二弯杆(108)的一侧，第一拉簧(601)的一端固定安装在一个第二支撑杆(103)上，第一拉簧(601)的另一端固定安装在第一滑杆(6)上，滑架(602)的一侧与第一滑杆(6)接触，滑架(602)的另一侧与传送带(305)接触，两个第二固定杆(603)分别固定安装在第二弯杆(108)和滑架(602)的一侧，第二拉簧(606)的两端分别固定安装在两个第二固定杆(603)上，两个滑柱(604)的两侧分别与两个第二固定杆(603)滑动连接，四个限位盘(605)分别固定安装在两个滑柱(604)的两端。

7.根据权利要求6所述的一种办公用可自动补充颜料的盖章装置，其特征在于，还包括有上料机构，上料机构包括有第三固定杆(7)、颜料桶(701)、转柱(702)、卡块(7022)、第三弹簧(7023)、连柱(703)、第二滑杆(704)和第三拉簧(705)，第三固定杆(7)固定安装在L型板(104)的中间位置，一个连柱(703)转动安装在第三固定杆(7)的一侧，另一个连柱(703)滑动安装在第三固定杆(7)的另一侧，转柱(702)转动安装在两个连柱(703)的另一侧，颜料桶(701)固定安装在转柱(702)的中间位置，转柱(702)的一侧设置有三个凹槽(7021)，三个第三弹簧(7023)的一端分别固定安装在三个凹槽(7021)内，三个第三弹簧(7023)的另一端固定连接有卡块(7022)，卡块(7022)与连柱(703)接触，第三拉簧(705)的一端固定安装在L型板(104)的一侧，第三拉簧(705)的另一端固定连接有第二滑杆(704)，第二滑杆(704)的一侧与一个连柱(703)滑动连接，第二滑杆(704)的另一侧与另一侧连柱(703)固定连接。

8.根据权利要求7所述的一种办公用可自动补充颜料的盖章装置，其特征在于，还包括有调节组件，调节组件包括有套筒(8)、螺钉(801)和第四弹簧(802)，套筒(8)与颜料桶(701)的内侧固定连接，套筒(8)通过螺钉(801)与转柱(702)连接，第四弹簧(802)的一端固定安装在一个连柱(703)上，第四弹簧(802)的另一端固定安装在套筒(8)上。
