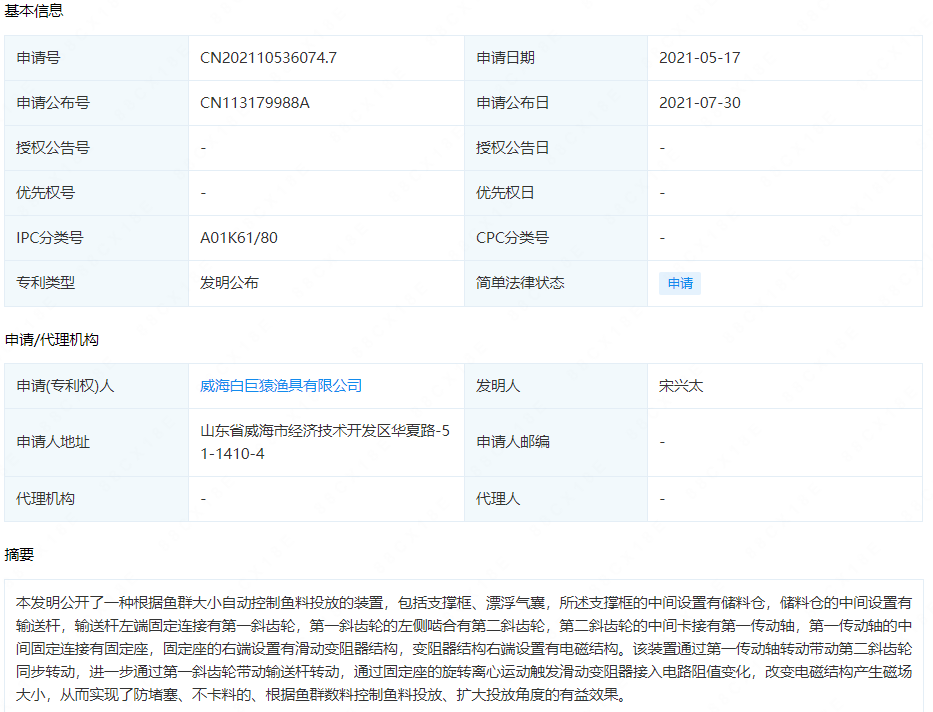

摘要： : 本发明公开了一种根据鱼群大小自动控制鱼料投放的装置，包括支撑框、漂浮气囊，所述支撑框的中间设置有储料仓，储料仓的中间设置有输送杆，输送杆左端固定连接有第一斜齿轮，第一斜齿轮的左侧啮合有第二斜齿轮，第二斜齿轮的中间卡接有第一传动轴，第一传动轴的中间固定连接有固定座，固定座的右端设置有滑动变阻器结构，变阻器结构右端设置有电磁结构。该装置通过第一传动轴转动带动第二斜齿轮同步转动，进一步通过第一斜齿轮带动输送杆转动，通过固定座的旋转离心运动触发滑动变阻器接入电路阻值变化，改变电磁结构产生磁场大小，从而实现了防堵塞、不卡料的、根据鱼群数料控制鱼料投放、扩大投放角度的有益效果。

详情： :

1.一种根据鱼群大小自动控制鱼料投放的装置，包括支撑框(1)、漂浮气囊(2)，其特征在于：所述支撑框(1)的中间设置有储料仓(3)，所述储料仓(3)的中间设置有输送杆(4)，所述输送杆(4)左端固定连接有第一斜齿轮(5)，所述第一斜齿轮(5)的左侧啮合有第二斜齿轮(6)，所述第二斜齿轮(6)的中间卡接有第一传动轴(7)，所述第一传动轴(7)的中间固定连接有固定座(8)。

2.根据权利要求1所述的一种根据鱼群大小自动控制鱼料投放的装置，其特征在于：所述固定座(8)的右端固定连接有伸缩弹簧，所述伸缩弹簧远离固定座(8)的一端固定连接有配重块(9)，所述配重块(9)的上端滑动连接有绝缘块(10)，所述绝缘块(10)的右端固定连接有电阻块(11)。

3.根据权利要求1所述的一种根据鱼群大小自动控制鱼料投放的装置，其特征在于：所述储料仓(3)的左下侧设置有电磁线圈(12)，所述电磁线圈(12)的右侧设置有磁铁块(13)，所述磁铁块(13)的右端固定连接有复位弹簧，所述磁铁块(13)的右端固定连接有挡料杆(14)，所述挡料杆(14)的外侧设置有滑槽。

4.根据权利要求1所述的一种根据鱼群大小自动控制鱼料投放的装置，其特征在于：所述储料仓(3)的下端固定连接有送料软管(15)，所述送料软管(15)的材质为软体塑料材质，所述送料软管(15)的下端固定连接有送料口(16)。

5.根据权利要求4所述的一种根据鱼群大小自动控制鱼料投放的装置，其特征在于：所述送料口(16)的背面固定连接有摆动杆(17)，所述摆动杆(17)上端滑动连接有弹簧座(19)，所述摆动杆(17)的上端开设有滑动槽，所述弹簧座(19)的中间上方设置有卡接柱，所述弹簧座(19)的左端固定连接有滑动杆(18)。

6.根据权利要求5所述的一种根据鱼群大小自动控制鱼料投放的装置，其特征在于：所述弹簧座(19)的右端固定连接有拉杆(20)，所述拉杆(20)的右端固定连接有平齿轮(21)，所述平齿轮(21)的右侧啮合有第二传动轴(22)，所述平齿轮(21)的右侧设置有啮合齿，所述第二传动轴(22)的中间设置有螺纹，所述第二传动轴(22)的下端固定连接有转动叶轮(23)。
