售价 : 1800元

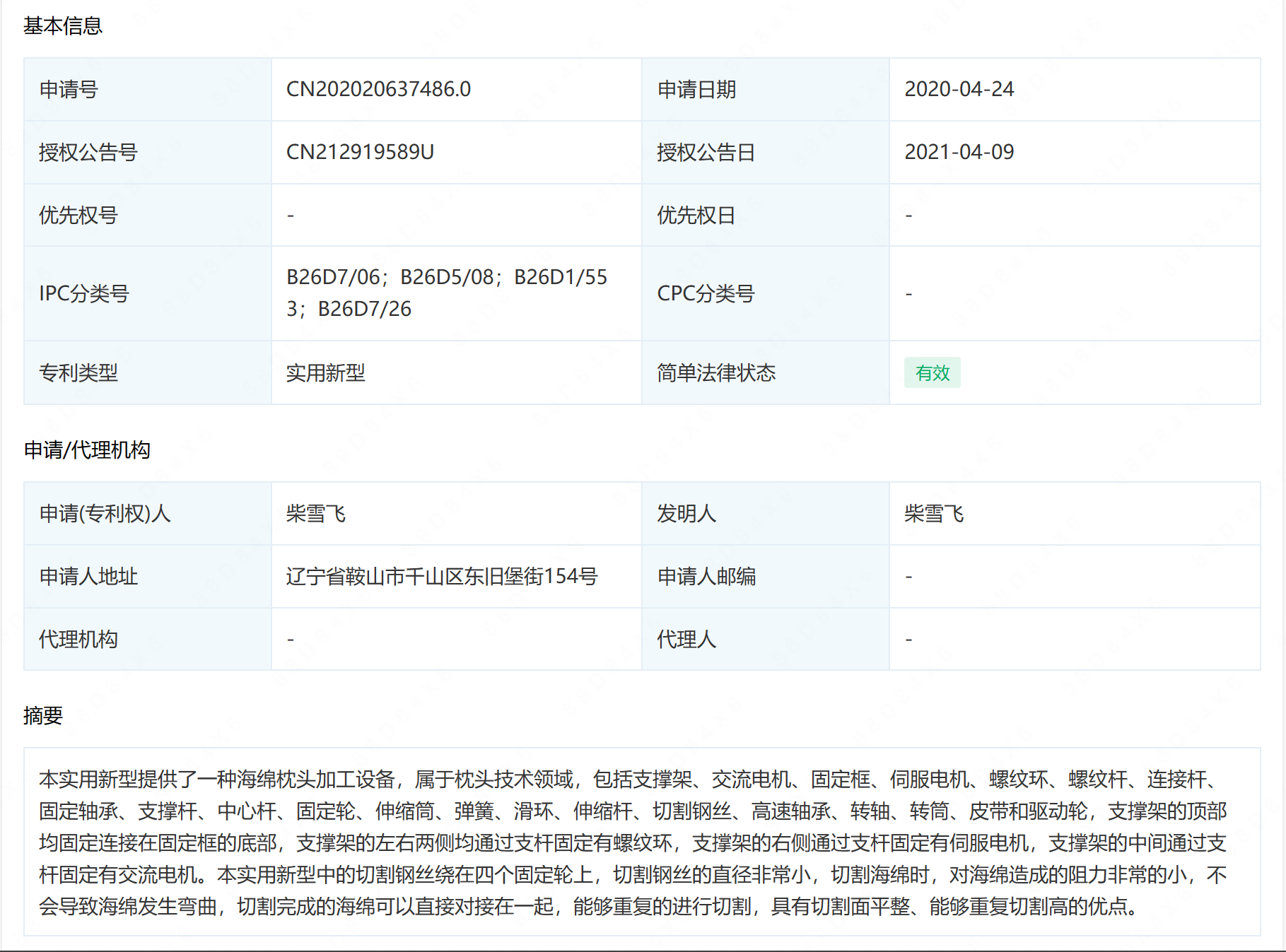

摘要： : 本实用新型提供了一种海绵枕头加工设备，属于枕头技术领域，包括支撑架、交流电机、固定框、伺服电机、螺纹环、螺纹杆、连接杆、固定轴承、支撑杆、中心杆、固定轮、伸缩筒、弹簧、滑环、伸缩杆、切割钢丝、高速轴承、转轴、转筒、皮带和驱动轮，支撑架的顶部均固定连接在固定框的底部，支撑架的左右两侧均通过支杆固定有螺纹环，支撑架的右侧通过支杆固定有伺服电机，支撑架的中间通过支杆固定有交流电机。本实用新型中的切割钢丝绕在四个固定轮上，切割钢丝的直径非常小，切割海绵时，对海绵造成的阻力非常的小，不会导致海绵发生弯曲，切割完成的海绵可以直接对接在一起，能够重复的进行切割，具有切割面平整、能够重复切割高的优点。

详情： :

1.一种海绵枕头加工设备，包括支撑架(1)、交流电机(2)、固定框(3)、伺服电机(4)、螺纹环(5)、螺纹杆(6)、连接杆(7)、固定轴承(8)、支撑杆(9)、中心杆(10)、固定轮(11)、伸缩筒(12)、弹簧(13)、滑环(14)、伸缩杆(15)、切割钢丝(16)、高速轴承(17)、转轴(18)、转筒(19)、皮带(20)和驱动轮(21)，其特征在于：所述支撑架(1)的顶部均固定连接在固定框(3)的底部，所述支撑架(1)的左右两侧均通过支杆固定有螺纹环(5)，所述支撑架(1)的右侧通过支杆固定有伺服电机(4)，所述支撑架(1)的中间通过支杆固定有交流电机(2)，所述交流电机(2)的正面转动连接有驱动轮(21)，所述螺纹环(5)的中间均螺纹贯穿有螺纹杆(6)，所述螺纹杆(6)的顶部均固定连接有连接杆(7)，所述连接杆(7)的顶部均固定连接有固定轴承(8)，所述固定轴承(8)的中间均贯穿固定有支撑杆(9)，所述支撑杆(9)的顶部均固定连接有中心杆(10)，所述中心杆(10)均活动嵌入在固定轮(11)的中间，且中心杆(10)的一端均设挡板，所述支撑架(1)的左右两侧均固定连接有伸缩筒(12)，所述伸缩筒(12)的内部均固定连接有弹簧(13)，所述伸缩筒(12)的内壁均滑动设置有滑环(14)，所述滑环(14)的中间均贯穿固定有伸缩杆(15)，且伸缩杆(15)的一端均固定连接有中心杆(10)，所述固定框(3)的两侧均嵌入设置有若干个高速轴承(17)，所述高速轴承(17)的中间被转轴(18)贯穿固定，所述转轴(18)贯穿固定于转筒(19)的中间，所述转筒(19)的表面紧密贴合有皮带(20)，所述驱动轮(21)和固定轮(11)的中间均紧密贴合有切割钢丝(16)。

2.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述切割钢丝(16)环绕在四个固定轮(11)和一个驱动轮(21)的凹槽中，且两个驱动轮(21)位于驱动轮(21)的下方。

3.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述连接杆(7)呈U字状，且连接杆(7)固定在固定轴承(8)的外圈上，并且支撑杆(9)位于螺纹杆(6)的正上方。

4.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述滑环(14)的一侧与弹簧(13)固定连接，且滑环(14)与伸缩杆(15)保持垂直，并且伸缩杆(15)的长度小于伸缩筒(12)的长度。

5.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述固定轮(11)的中间设有凹槽，且凹槽与切割钢丝(16)相配适，并且其中两个固定轮(11)位于皮带(20)的上方。

6.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述驱动轮(21)的直径为固定轮(11)直径的两倍，且驱动轮(21)位于两个伸缩筒(12)的中间。

7.根据权利要求1所述的海绵枕头加工设备，其特征在于：所述驱动轮(21)被交流电机(2)的动力输出端贯穿固定，且转轴(18)位伺服电机(4)的动力输出端。
