售价 : 1800元

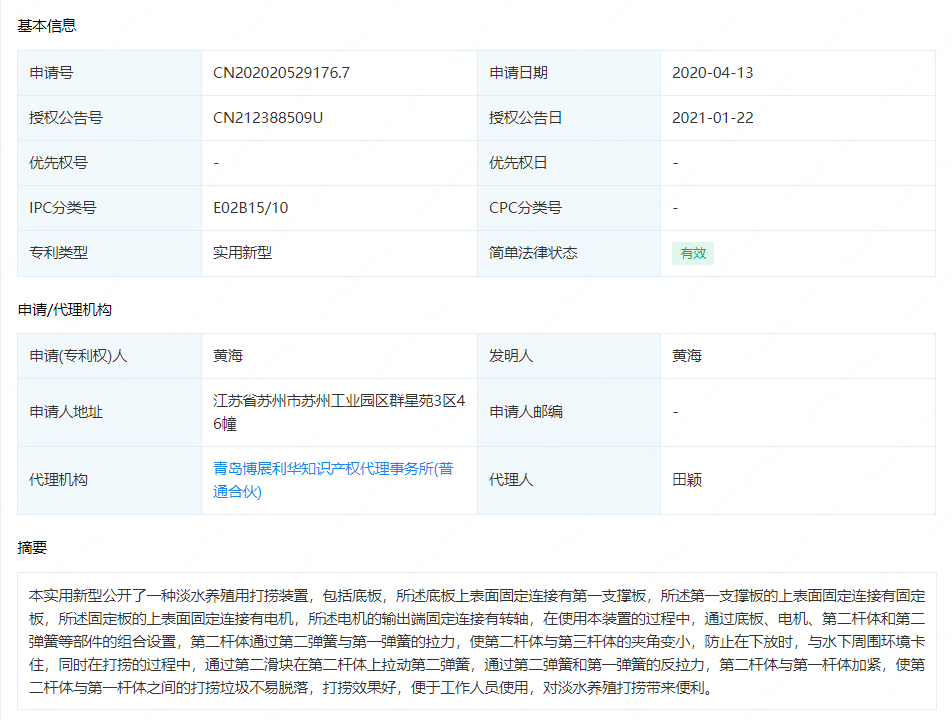

摘要： : 本实用新型公开了一种淡水养殖用打捞装置，包括底板，所述底板上表面固定连接有第一支撑板，所述第一支撑板的上表面固定连接有固定板，所述固定板的上表面固定连接有电机，所述电机的输出端固定连接有转轴，在使用本装置的过程中，通过底板、电机、第二杆体和第二弹簧等部件的组合设置，第二杆体通过第二弹簧与第一弹簧的拉力，使第二杆体与第三杆体的夹角变小，防止在下放时，与水下周围环境卡住，同时在打捞的过程中，通过第二滑块在第二杆体上拉动第二弹簧，通过第二弹簧和第一弹簧的反拉力，第二杆体与第一杆体加紧，使第二杆体与第一杆体之间的打捞垃圾不易脱落，打捞效果好，便于工作人员使用，对淡水养殖打捞带来便利。

详情： :

1.一种淡水养殖用打捞装置，包括底板(1)，其特征在于：所述底板(1)上表面固定连接有第一支撑板(2)，所述第一支撑板(2)的上表面固定连接有固定板(3)，所述固定板(3)的上表面固定连接有电机(4)，所述电机(4)的输出端固定连接有转轴(6)，所述转轴(6)的外侧壁对称固定连接有限位板(7)，所述转轴(6)的外侧壁位于两个所述限位板(7)相邻的一侧绕设有绳体(8)，所述底板(1)的上表面固定连接有第二支撑板(5)，所述第二支撑板(5)的一侧通过轴承与所述转轴(6)转动连接，所述绳体(8)的一端固定连接有挂环(9)，所述挂环(9)的下表面转动连接有第一轴承(10)，所述第一轴承(10)的下表面转动连接有第一杆体(11)，所述第一杆体(11)的外侧壁两侧均固定连接有两个第一固定块(12)，四个所述第一固定块(12)相邻的一侧均固定连接有第三杆体(21)，两个所述第一固定块(12)的一侧均铰接有第二固定块(16)，两个所述第三杆体(21)的外侧壁均套设有第一弹簧(13)，两个所述第三杆体(21)的外侧壁均滑动连接有第一滑块(14)，两个所述第一弹簧(13)一端分别与两个第一固定块(12)固定连接，两个所述第一弹簧(13)的另一端分别与两个所述第一滑块(14)固定连接，两个所述第二固定块(16)的一侧均固定连接有第二杆体(18)，两个所述第二杆体(18)的外侧壁均套接有第二弹簧(19)，两个所述第二杆体(18)的外侧壁均滑动连接有第二滑块(17)，两个所述第一滑块(14)的一侧均铰接有连杆(15)，两个所述连杆(15)的一端分别与两个所述第二滑块(17)铰接，两个所述第二弹簧(19)一端分别与两个第二固定块(16)固定连接，两个所述第二弹簧(19)的另一端分别与两个所述第二滑块(17)固定连接，两个所述第二杆体(18)的一端均固定连接有挂钩(20)。

2.根据权利要求1所述的一种淡水养殖用打捞装置，其特征在于：所述第一杆体(11)的下表面固定连接有磁铁(22)。

3.根据权利要求1所述的一种淡水养殖用打捞装置，其特征在于：所述底板(1)的下表面对称固定连接有四个万向轮(24)。

4.根据权利要求1所述的一种淡水养殖用打捞装置，其特征在于：所述底板(1)的一侧安装有开关(23)，所述开关(23)的电性输出端通过导线与所述电机(4)的电性输入端电性连接。

5.根据权利要求1所述的一种淡水养殖用打捞装置，其特征在于：所述底板(1)的上表面固定连接有推把(25)，所述推把(25)的外侧壁套接有防滑套筒(26)。

6.根据权利要求1所述的一种淡水养殖用打捞装置，其特征在于：所述底板(1)的上表面固定连接有废料盒(27)。
