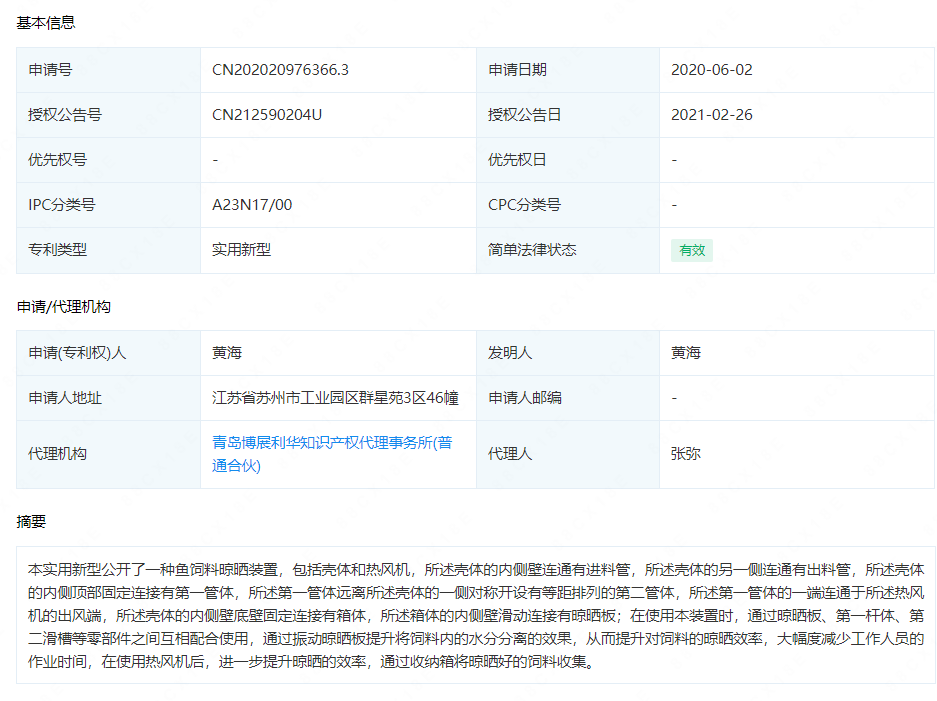

摘要： : 本实用新型公开了一种鱼饲料晾晒装置，包括壳体和热风机，所述壳体的内侧壁连通有进料管，所述壳体的另一侧连通有出料管，所述壳体的内侧顶部固定连接有第一管体，所述第一管体远离所述壳体的一侧对称开设有等距排列的第二管体，所述第一管体的一端连通于所述热风机的出风端，所述壳体的内侧壁底壁固定连接有箱体，所述箱体的内侧壁滑动连接有晾晒板；在使用本装置时，通过晾晒板、第一杆体、第二滑槽等零部件之间互相配合使用，通过振动晾晒板提升将饲料内的水分分离的效果，从而提升对饲料的晾晒效率，大幅度减少工作人员的作业时间，在使用热风机后，进一步提升晾晒的效率，通过收纳箱将晾晒好的饲料收集。

详情： :

1.一种鱼饲料晾晒装置，包括壳体(1)和热风机(13)，其特征在于：所述壳体(1)的内侧壁连通有进料管(3)，所述壳体(1)的另一侧连通有出料管(10)，所述壳体(1)的内侧顶部固定连接有第一管体(2)，所述第一管体(2)远离所述壳体(1)的一侧对称开设有等距排列的第二管体(14)，所述第一管体(2)的一端连通于所述热风机(13)的出风端，所述壳体(1)的内侧壁底壁固定连接有箱体(5)，所述箱体(5)的内侧壁滑动连接有晾晒板(16)，所述箱体(5)的内侧壁且位于所述晾晒板(16)的下方焊接有板体(6)，所述壳体(1)的内侧壁且位于所述板体(6)的上方连通有出料管(10)，所述壳体(1)的内侧壁且位于所述进料管(3)的下方开设有凹槽(4)，所述凹槽(4)的内部固定连接有块体(17)，所述块体(17)远离所述凹槽(4)的一侧固定连接有电机(25)，所述电机(25)的输出轴固定连接有转轴(26)，所述转轴(26)的另一侧焊接有转板(27)，所述块体(17)远离所述凹槽(4)的一侧对称焊接有两个第二杆体(23)，所述第二杆体(23)的内部，所述第二杆体(23)的内部滑动连接有第一杆体(18)，所述第一杆体(18)的内部中心处焊接有第三杆体(24)，所述第三杆体(24)的内部开设有第二滑槽(21)，所述转板(27)远离所述转轴(26)的一侧滑动连接于所述第二滑槽(21)的内部，所述晾晒板(16)外侧壁滑动连接于述箱体(5)内部，所述晾晒板(16)一端通过螺纹连接有第二固定板(20)，所述第二固定板(20)远离所述晾晒板(16)的一侧焊接有第一板体(22)，所述第一板体(22)的内部分别滑动连接有所述第三杆体(24)、所述第二杆体(23)、所述第一杆体(18)。

2.根据权利要求1所述的一种鱼饲料晾晒装置，其特征在于：所述壳体(1)的外侧壁且位于所述热风机(13)的下方焊接有第一固定板(11)。

3.根据权利要求2所述的一种鱼饲料晾晒装置，其特征在于：所述壳体(1)的外侧壁且位于所述第一固定板(11)的下方固定连接有开关组(12)，所述开关组(12)的电性输出端通过导线与所述热风机(13)、所述电机(25)的电性输入端电性连接。

4.根据权利要求1所述的一种鱼饲料晾晒装置，其特征在于：所述箱体(5)的外侧顶部对称焊接有两个挡板(15)。

5.根据权利要求1所述的一种鱼饲料晾晒装置，其特征在于：所述箱体(5)的内侧壁且远离所述凹槽(4)的一侧开设有第一滑槽(8)，所述晾晒板(16)远离所述凹槽(4)的一侧焊接有滑块(7)，所述滑块(7)的外侧壁滑动连接于所述第一滑槽(8)的内部。

6.根据权利要求1所述的一种鱼饲料晾晒装置，其特征在于：所述壳体(1)的外侧壁且位于所述出料管(10)的下方设有收纳箱(9)。
