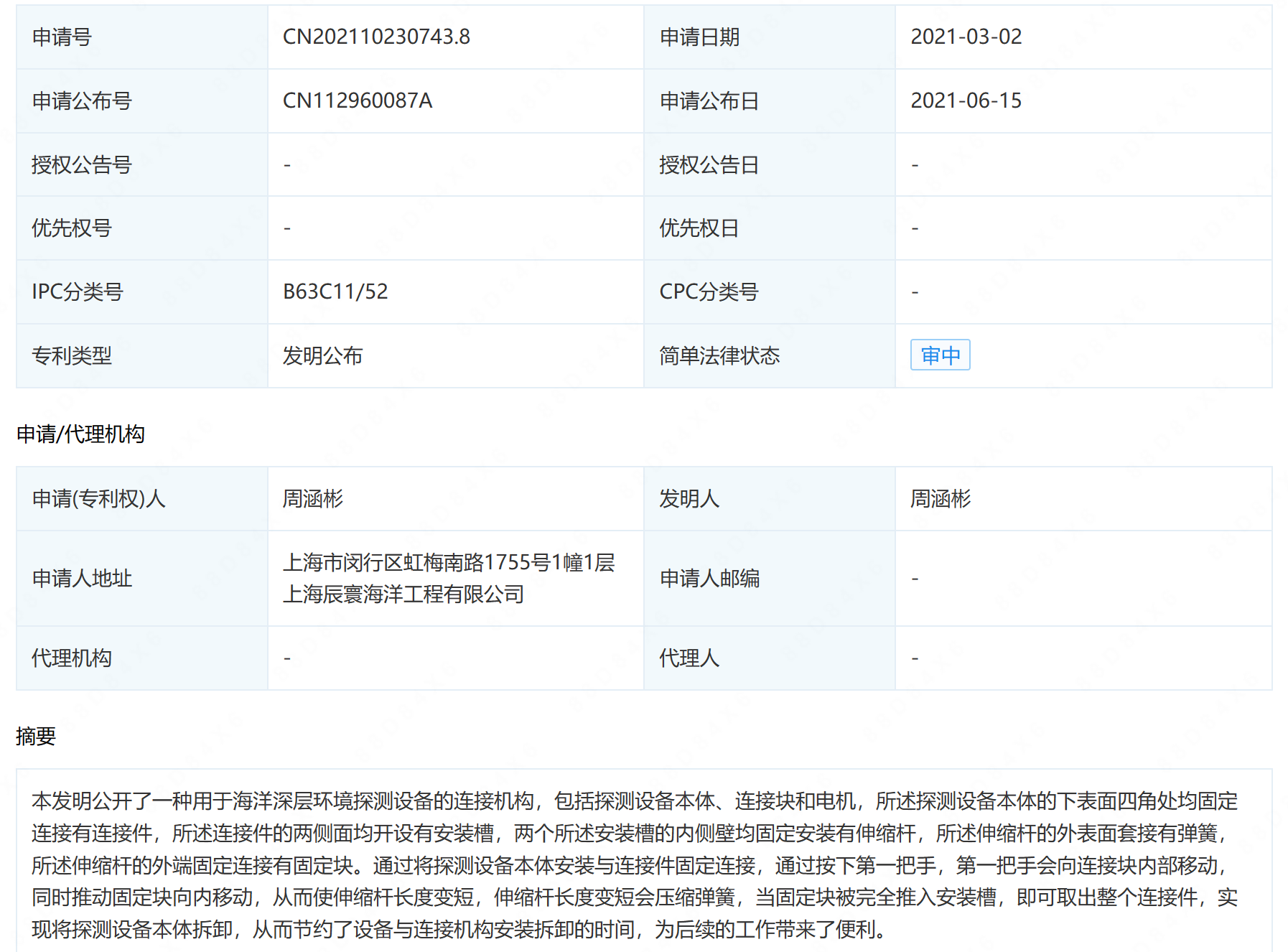

摘要： : 本发明公开了一种用于海洋深层环境探测设备的连接机构，包括探测设备本体、连接块和电机，所述探测设备本体的下表面四角处均固定连接有连接件，所述连接件的两侧面均开设有安装槽，两个所述安装槽的内侧壁均固定安装有伸缩杆，所述伸缩杆的外表面套接有弹簧，所述伸缩杆的外端固定连接有固定块。通过将探测设备本体安装与连接件固定连接，通过按下第一把手，第一把手会向连接块内部移动，同时推动固定块向内移动，从而使伸缩杆长度变短，伸缩杆长度变短会压缩弹簧，当固定块被完全推入安装槽，即可取出整个连接件，实现将探测设备本体拆卸，从而节约了设备与连接机构安装拆卸的时间，为后续的工作带来了便利。

详情： :

1.一种用于海洋深层环境探测设备的连接机构，包括探测设备本体(1)、连接块(4)和电机(7)，其特征在于：所述探测设备本体(1)的下表面四角处均固定连接有连接件(2)，所述连接件(2)的两侧面均开设有安装槽(201)，两个所述安装槽(201)的内侧壁均固定安装有伸缩杆(3)，所述伸缩杆(3)的外表面套接有弹簧(301)，所述伸缩杆(3)的外端固定连接有固定块(302)，所述连接件(2)的外表面设置有连接块(4)，所述连接块(4)的内部开设有连接槽(401)，所述连接槽(401)的内部设置有两个第一把手(402)，且两个第一把手(402)外端均穿过连接槽(401)延伸至连接块(4)的外部，所述连接块(4)的下表面设置有调节组件，所述探测设备本体(1)的下方设置有夹持组件。

2.根据权利要求1所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述调节组件包括固定连接在连接块(4)下表面的安装杆(5)，所述安装杆(5)的外表面开设有活动槽(501)，四个所述安装杆(5)的下端通过连接板(502)固定连接，所述安装杆(5)的内部插设有活动杆(6)，且活动杆(6)的外表面与安装杆(5)的内部滑动连接，所述调节组件还包括固定安装在探测设备本体(1)下表面的电机(7)，所述电机(7)的输出轴固定连接有螺纹杆(8)，且螺纹杆(8)的下端与连接板(502)转动连接，所述螺纹杆(8)的外表面套设有螺帽(801)，且螺帽(801)的内壁与螺纹杆(8)的外表面啮合连接，所述螺帽(801)的左右两侧面均固定连接有连接杆(9)，且连接杆(9)的外表面均与活动杆(6)固定连接。

3.根据权利要求2所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述夹持组件包括固定连接在活动杆(6)下表面的安装框(10)，所述安装框(10)的左侧内壁和前侧内壁均开设有滑槽(1001)，所述安装框(10)的内部插设有两个丝杆(11)，且两个丝杆(11)的外表面均开设有两个方向相反的螺纹，并且两个丝杆(11)呈垂直状态，所述丝杆(11)的外端穿过安装框(10)延伸至外部固定连接有第二把手(1101)，所述丝杆(11)的外表面套设有两个滑动杆(1102)，且两个滑动杆(1102)的内壁均与丝杆(11)的外表面啮合连接，所述滑动杆(1102)的外表面固定连接有固定板(12)。

4.根据权利要求3所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述连接件(2)设置在连接槽(401)内，且连接件(2)与连接槽(401)滑动连接。

5.根据权利要求1所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述固定块(302)为梯形结构，且固定块(302)与连接槽(401)滑动连接。

6.根据权利要求1所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述第一把手(402)与连接槽(401)滑动配合，且第一把手(402)与固定块(302)搭接配合。

7.根据权利要求3所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述滑动杆(1102)设置在滑槽(1001)内，且滑动杆(1102)与滑槽(1001)滑动连接。

8.根据权利要求2所述的一种用于海洋深层环境探测设备的连接机构，其特征在于：所述连接杆(9)设置在活动槽(501)内，且连接杆(9)与活动槽(501)滑动连接。
