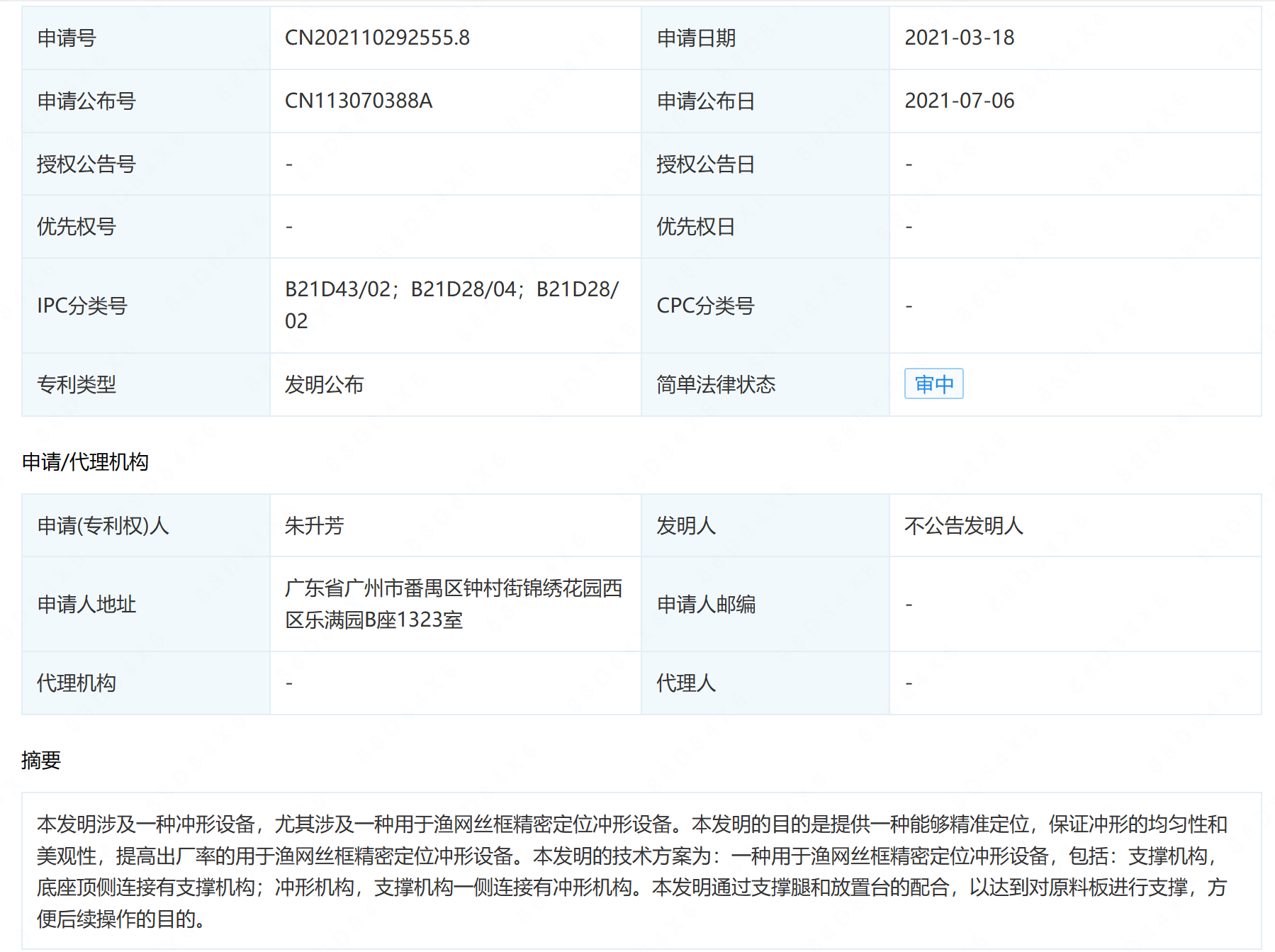

摘要： : 本发明涉及一种冲形设备，尤其涉及一种用于渔网丝框精密定位冲形设备。本发明的目的是提供一种能够精准定位，保证冲形的均匀性和美观性，提高出厂率的用于渔网丝框精密定位冲形设备。本发明的技术方案为：一种用于渔网丝框精密定位冲形设备，包括：支撑机构，底座顶侧连接有支撑机构；冲形机构，支撑机构一侧连接有冲形机构。本发明通过支撑腿和放置台的配合，以达到对原料板进行支撑，方便后续操作的目的。

详情： :

1.一种用于渔网丝框精密定位冲形设备，其特征在于，包括：支撑机构（2），底座（1）顶侧连接有支撑机构（2）；冲形机构（3），支撑机构（2）一侧连接有冲形机构（3）。

2.按照权利要求1所述的一种用于渔网丝框精密定位冲形设备，其特征在于，支撑机构（2）包括：支撑腿（20），底座（1）顶部两侧均连接有两个支撑腿（20）；放置台（21），支撑腿（20）顶端之间连接有放置台（21），放置台（21）上开有凹槽（22）。

3.按照权利要求1所述的一种用于渔网丝框精密定位冲形设备，其特征在于，冲形机构（3）包括：支撑板（30），放置台（21）一侧连接有支撑板（30）；伺服电机（31），支撑板（30）顶侧连接有伺服电机（31）；第一滑轨（32），放置台（21）与支撑板（30）之间连接有第一滑轨（32）；第二曲柄（34），伺服电机（31）的输出轴一端连接有第二曲柄（34）；第一曲柄（33），第二曲柄（34）内转动式连接有第一曲柄（33）；冲形块（35），第一曲柄（33）末端连接有冲形块（35），冲形块（35）与第一滑轨（32）滑动式连接。

4.按照权利要求3所述的一种用于渔网丝框精密定位冲形设备，其特征在于，还包括有顶出机构（4），顶出机构（4）包括：第一弹簧（41），放置台（21）底壁均匀连接有多个第一弹簧（41）；活动板（40），第一弹簧（41）顶端之间连接有活动板（40）。

5.按照权利要求4所述的一种用于渔网丝框精密定位冲形设备，其特征在于，还包括有触发机构（5），触发机构（5）包括：压板（50），冲形块（35）一侧连接有压板（50）；第一固定块（52），放置台（21）底侧连接有第一固定块（52）；曲杆（51），第一固定块（52）内滑动式连接有曲杆（51）；第二弹簧（53），曲杆（51）上绕有第二弹簧（53）；支撑杆（55），底座（1）顶部两侧均连接有支撑杆（55）；转板（56），支撑杆（55）上均转动式连接有转板（56）；第一扭簧（57），支撑杆（55）两侧上均绕有第一扭簧（57）；第一导向杆（58），底座（1）顶部两侧均连接有两个第一导向杆（58）；卡销（510），第一导向杆（58）上均滑动式连接有卡销（510），卡销（510）与放置台（21）相接触；第三弹簧（59），第一导向杆（58）上均绕有第三弹簧（59）；连接板（54），两侧两个卡销（510）外侧之间均连接有连接板（54）。

6.按照权利要求5所述的一种用于渔网丝框精密定位冲形设备，其特征在于，还包括有推料机构（6），推料机构（6）包括：棘齿（60），一方连接板（54）两侧均连接有棘齿（60）；第一轴承座（61），底座（1）顶部两侧均连接有第一轴承座（61）；棘轮（62），第一轴承座（61）上均转动式连接有棘轮（62）；第二轴承座（63），底座（1）顶侧连接有两个第二轴承座（63）；齿轮（69），第二轴承座（63）之间转动式连接有齿轮（69）；传动组件（64），齿轮（69）与棘轮（62）之间均绕有传动组件（64）；第二导向杆（65），放置台（21）一侧连接有第二导向杆（65）；齿条板（66），第二导向杆（65）上滑动式连接有齿条板（66），齿条板（66）与齿轮（69）相啮合；第四弹簧（67），第二导向杆（65）上绕有第四弹簧（67）；第二滑轨（68），放置台（21）两侧均连接有第二滑轨（68）。

7.按照权利要求6所述的一种用于渔网丝框精密定位冲形设备，其特征在于，还包括有卡位机构（7），卡位机构（7）包括：转杆（74），压板（50）两侧内均转动式连接有转杆（74）；第二扭簧（75），转杆（74）两侧上均绕有第二扭簧（75）；卡板（70），曲杆（51）两侧均连接有卡板（70）；第二固定块（71），放置台（21）顶部两侧均连接有第二固定块（71）；楔形块（72），第二固定块（71）内均滑动式连接有楔形块（72）；第五弹簧（73），楔形块（72）上均绕有第五弹簧（73）。

8.按照权利要求4所述的一种用于渔网丝框精密定位冲形设备，其特征在于，第一弹簧（41）为压缩弹簧。
