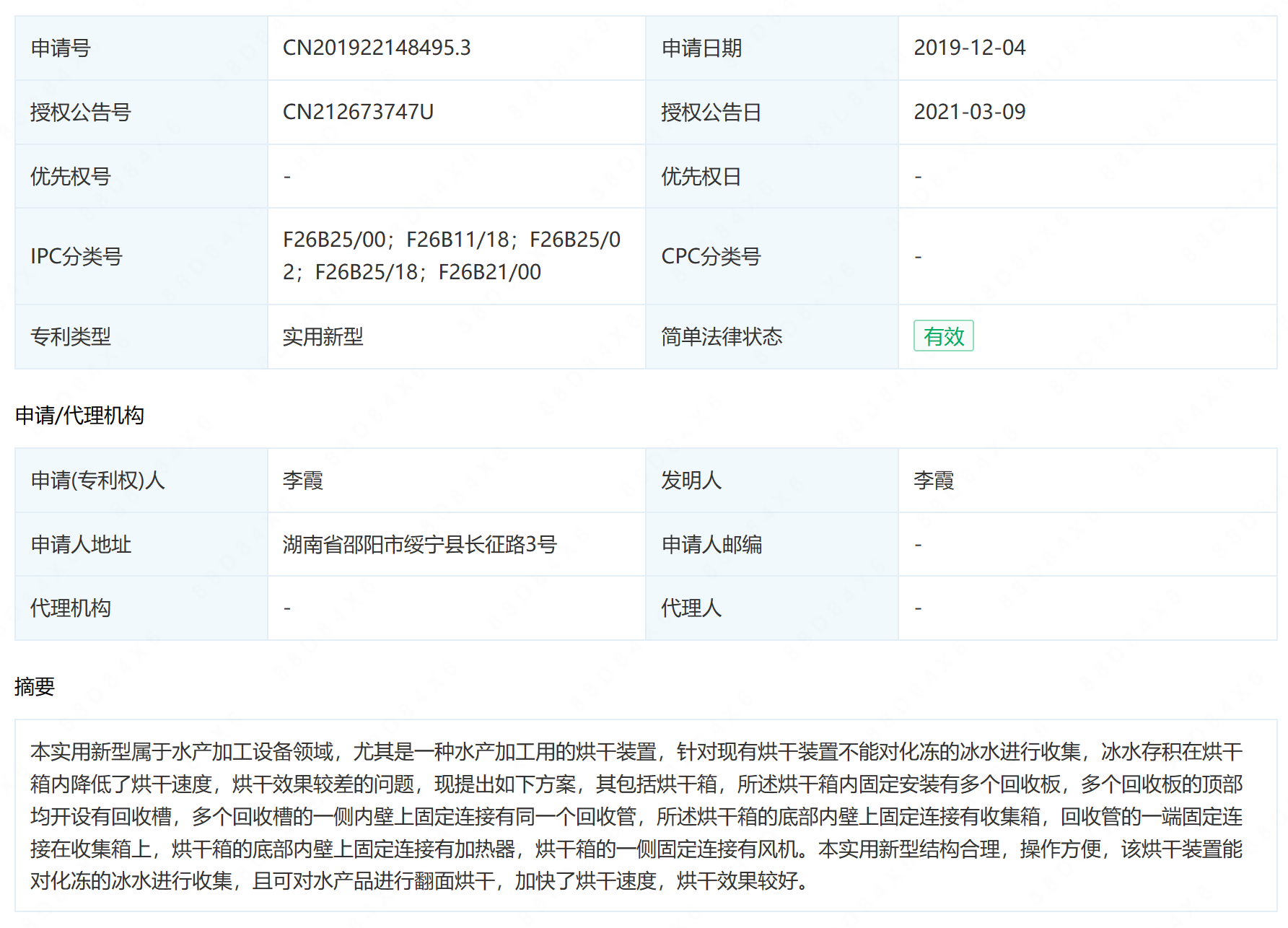

摘要： : 本实用新型属于水产加工设备领域，尤其是一种水产加工用的烘干装置，针对现有烘干装置不能对化冻的冰水进行收集，冰水存积在烘干箱内降低了烘干速度，烘干效果较差的问题，现提出如下方案，其包括烘干箱，所述烘干箱内固定安装有多个回收板，多个回收板的顶部均开设有回收槽，多个回收槽的一侧内壁上固定连接有同一个回收管，所述烘干箱的底部内壁上固定连接有收集箱，回收管的一端固定连接在收集箱上，烘干箱的底部内壁上固定连接有加热器，烘干箱的一侧固定连接有风机。本实用新型结构合理，操作方便，该烘干装置能对化冻的冰水进行收集，且可对水产品进行翻面烘干，加快了烘干速度，烘干效果较好。

详情： :

1.一种水产加工用的烘干装置,包括烘干箱(1),其特征在于,所述烘干箱(1)内固定安装有多个回收板(2),多个回收板(2)的顶部均开设有回收槽(3),多个回收槽(3)的一侧内壁上固定连接有同一个回收管(4),所述烘干箱(1)的底部内壁上固定连接有收集箱(5),回收管(4)的一端固定连接在收集箱(5)上,烘干箱(1)的底部内壁上固定连接有加热器(6),烘干箱(1)的一侧固定连接有风机(7),风机(7)进风管的一端固定连接在加热器(6)上,所述风机(7)出风管的一端固定连接有输送管(8),输送管(8)上固定连接有多个烘干管(9),多个烘干管(9)均延伸至烘干箱(1)内,烘干管(9)位于对应的回收板(2)的顶部,所述回收板(2)的顶部固定安装有安装座(10),安装座(10)上固定安装有安装板(11),安装板(11)上转动安装有多个转动板,多个转动板的一侧均固定安装有固定网板(12),多个固定网板(12)的一侧均固定安装有侧板(13),多个转动板的一侧均滑动安装有移动网板(14),移动网板(14)与固定网板(12)相适配。

2.根据权利要求1所述的一种水产加工用的烘干装置,其特征在于,所述侧板(13)与转动板相互靠近的一侧均开设有滑槽,移动网板(14)的两侧均固定连接有滑块,滑块滑动安装在对应的滑槽内,两个滑块的底部均焊接有压簧,两个压簧的底端均焊接在对应的两个滑槽的底部内壁上。

3.根据权利要求2所述的一种水产加工用的烘干装置,其特征在于,多个侧板(13)的一侧均固定安装有蜗轮(15),烘干箱(1)的一侧内壁上开设有多个转动孔,多个转动孔内均转动安装有连接杆(16),多个连接杆(16)上均固定套设有多个蜗杆(17),蜗杆(17)与对应的蜗轮(15)啮合。

4.根据权利要求3所述的一种水产加工用的烘干装置,其特征在于,多个连接杆(16)的一端均固定安装有齿轮(18),烘干箱(1)的一侧固定安装有气缸(20),气缸(20)的输出轴上固定连接有齿条(19),齿条(19)与多个齿轮(18)啮合。

5.根据权利要求1所述的一种水产加工用的烘干装置,其特征在于,所述安装板(11)的一侧开设有多个转动槽,多个转动板的一侧均固定连接有转动块,转动块转动安装在对应的转动槽内。

6.根据权利要求3所述的一种水产加工用的烘干装置,其特征在于,所述转动孔的内壁上开设有环形槽,连接杆(16)上固定连接有移动块,移动块与环形槽的侧壁滑动连接。
