售价 : 1800元

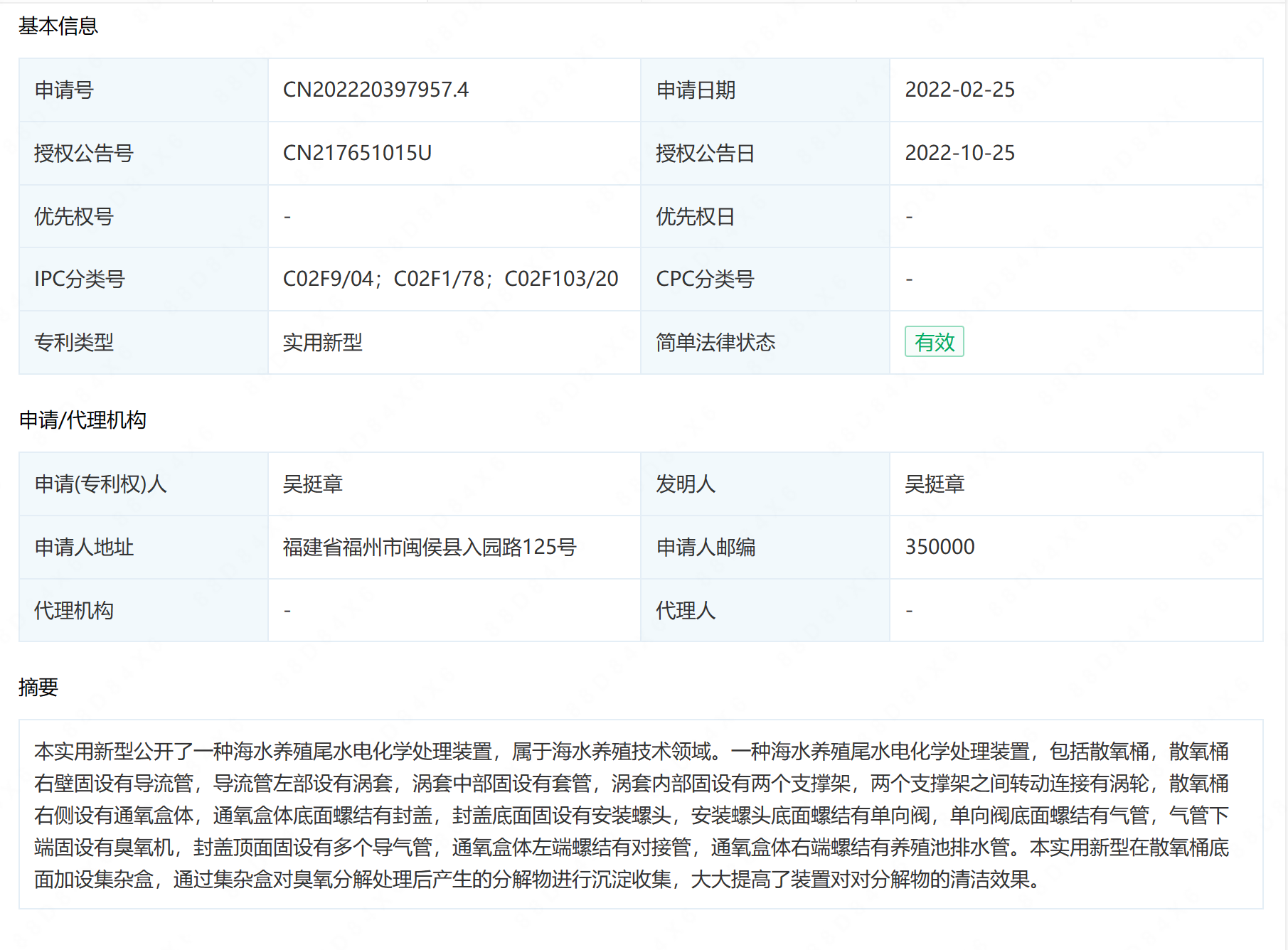

摘要： : 本实用新型公开了一种海水养殖尾水电化学处理装置，属于海水养殖技术领域。一种海水养殖尾水电化学处理装置，包括散氧桶，散氧桶右壁固设有导流管，导流管左部设有涡套，涡套中部固设有套管，涡套内部固设有两个支撑架，两个支撑架之间转动连接有涡轮，散氧桶右侧设有通氧盒体，通氧盒体底面螺结有封盖，封盖底面固设有安装螺头，安装螺头底面螺结有单向阀，单向阀底面螺结有气管，气管下端固设有臭氧机，封盖顶面固设有多个导气管，通氧盒体左端螺结有对接管，通氧盒体右端螺结有养殖池排水管。本实用新型在散氧桶底面加设集杂盒，通过集杂盒对臭氧分解处理后产生的分解物进行沉淀收集，大大提高了装置对对分解物的清洁效果。

详情： :

1.一种海水养殖尾水电化学处理装置,包括散氧桶(1),其特征在于:所述散氧桶(1)左壁固设有排水管头(2),所述散氧桶(1)底面固设有排水阀管,所述排水阀管底面固设有集杂盒(3),所述集杂盒(3)底面螺结有封板,所述散氧桶(1)右壁固设有导流管(4),所述导流管(4)左部设有涡套(5),所述涡套(5)中部固设有套管(501),所述套管(501)外部螺结有螺栓,所述涡套(5)内部呈左右对称结构固设有两个支撑架(502),两个所述支撑架(502)之间转动连接有涡轮(503),所述散氧桶(1)右侧设有通氧盒体(6),所述通氧盒体(6)内部顶面固设有多个限位环(601),所述通氧盒体(6)底面螺结有封盖(602),所述封盖(602)中部开设有气腔,所述封盖(602)底面固设有安装螺头,所述安装螺头底面螺结有单向阀(8),所述单向阀(8)底面螺结有气管(9),所述气管(9)下端固设有臭氧机(901),所述封盖(602)顶面固设有多个导气管(603),所述通氧盒体(6)左端螺结有对接管(7),所述通氧盒体(6)右端螺结有养殖池排水管。

2.根据权利要求1所述的一种海水养殖尾水电化学处理装置,其特征在于:所述散氧桶(1)下部呈锥型结构。

3.根据权利要求1所述的一种海水养殖尾水电化学处理装置,其特征在于:所述套管(501)与导流管(4)卡接配合。

4.根据权利要求1所述的一种海水养殖尾水电化学处理装置,其特征在于:所述导气管(603)与限位环(601)插接配合。

5.根据权利要求1所述的一种海水养殖尾水电化学处理装置,其特征在于:所述对接管(7)与导流管(4)螺结固定。
