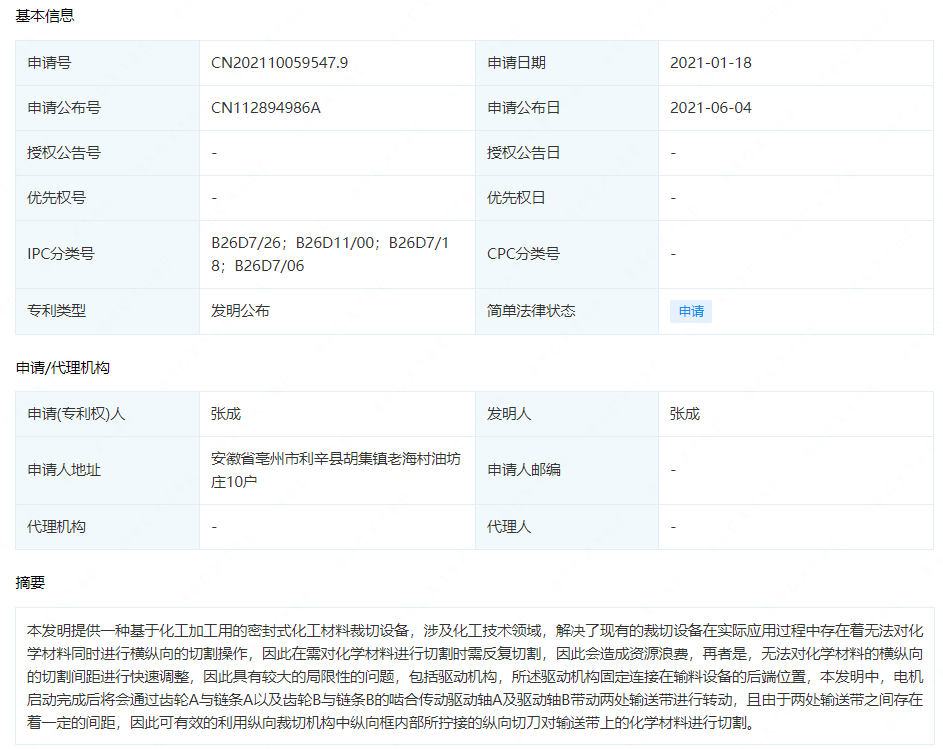

摘要： : 本发明提供一种基于化工加工用的密封式化工材料裁切设备，涉及化工技术领域，解决了现有的裁切设备在实际应用过程中存在着无法对化学材料同时进行横纵向的切割操作，因此在需对化学材料进行切割时需反复切割，因此会造成资源浪费，再者是，无法对化学材料的横纵向的切割间距进行快速调整，因此具有较大的局限性的问题，包括驱动机构，所述驱动机构固定连接在输料设备的后端位置，本发明中，电机启动完成后将会通过齿轮A与链条A以及齿轮B与链条B的啮合传动驱动轴A及驱动轴B带动两处输送带进行转动，且由于两处输送带之间存在着一定的间距，因此可有效的利用纵向裁切机构中纵向框内部所拧接的纵向切刀对输送带上的化学材料进行切割。

详情： :

1.一种基于化工加工用的密封式化工材料裁切设备，其特征在于：包括驱动机构(2)、密封防尘机构(3)、横向裁切机构(4)、纵向裁切机构(5)，所述驱动机构(2)固定连接在输料设备(1)的后端位置；所述密封防尘机构(3)轴接在输料设备(1)的顶端面位置；所述横向裁切机构(4)转动连接在输料设备(1)的左端面位置；所述纵向裁切机构(5)固定连接在输料设备(1)的顶端面中心位置，且输料设备(1)的内部插接有废屑收集机构(6)；所述废屑收集机构(6)包括有箱体(601)和滑块(602)，所述箱体(601)的底端面中心位置固定连接有滑块(602)，安装状态下箱体(601)通过滑块(602)插接在滑槽(102)的内侧位置。

2.如权利要求1所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述输料设备(1)包括有架体(101)、滑槽(102)和输送带(103)，所述架体(101)的内部底端面中心位置开设有滑槽(102)，所述输送带(103)共设有两处，且两处输送带(103)均转动连接在架体(101)的内侧位置，并且两处输送带(103)之间并不相接触。

3.如权利要求1所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述驱动机构(2)包括有电机(201)、齿轮A(202)和链条A(203)，所述齿轮A(202)共设有四处，其中每两处齿轮A(202)为一组，且两组齿轮A(202)分别通过两处链条A(203)相啮合传动，其中位于左侧的齿轮A(202)轴接在电机(201)的前端。

4.如权利要求3所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述驱动机构(2)还包括有驱动轴A(204)、齿轮B(205)、链条B(206)和驱动轴B(207)，所述驱动轴A(204)共设有两处，且两处驱动轴A(204)分别固定连接在位于左侧及右侧的齿轮A(202)的后端面位置，所述齿轮B(205)共设有两处，且两处齿轮B(205)之间通过链条B(206)相啮合传动，所述驱动轴B(207)共设有两处，且两处驱动轴B(207)分别固定连接在两处齿轮B(205)的后端面位置，安装状态下电机(201)拧接在架体(101)的后端面左侧位置。

5.如权利要求1所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述密封防尘机构(3)包括有弧形罩(301)、固定板A(302)和风筒(303)，所述固定板A(302)共设有两处，且两处固定板A(302)分别转动连接在弧形罩(301)底端面的左右两侧位置，所述风筒(303)共设有两处，且两处风筒(303)分别固定连接在弧形罩(301)的顶端位置，并且两处风筒(303)均与弧形罩(301)相贯通连接。

6.如权利要求5所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述密封防尘机构(3)还包括有滤网(304)和散热扇(305)，所述滤网(304)共设有两处，且两处滤网(304)分别固定连接在两处风筒(303)的内部顶端位置，所述散热扇(305)共设有两处，且两处散热扇(305)分别轴接在两处滤网(304)的底端位置，安装状态下弧形罩(301)通过固定板A(302)转动连接在架体(101)的顶端位置。

7.如权利要求1所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述横向裁切机构(4)包括有固定板B(401)、转块(402)和横向切刀(403)，所述转块(402)共设有两处，且两处转块(402)的左侧转动连接有固定板B(401)，所述横向切刀(403)共设有两处，且两处横向切刀(403)均拧接在转块(402)的内部所开设的方槽内部，安装状态下转块(402)通过固定板B(401)转动连接在架体(101)的左端面位置。

8.如权利要求1所述一种基于化工加工用的密封式化工材料裁切设备，其特征在于：所述纵向裁切机构(5)包括有纵向框(501)和纵向切刀(502)，所述纵向切刀(502)共设有四处，且四处纵向切刀(502)呈横向阵列拧接在纵向框(501)的内侧位置，安装状态下纵向框(501)固定连接在架体(101)的顶端面中心位置，且四处纵向切刀(502)均位于两处输送带(103)的内侧位置。
