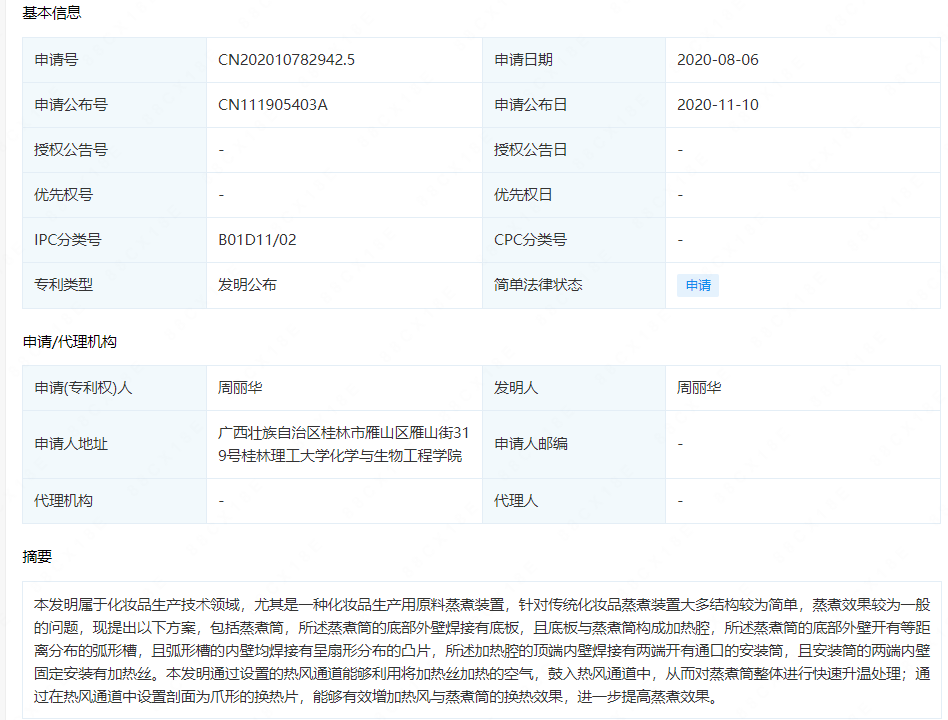

摘要： : 本发明属于化妆品生产技术领域，尤其是一种化妆品生产用原料蒸煮装置，针对传统化妆品蒸煮装置大多结构较为简单，蒸煮效果较为一般的问题，现提出以下方案，包括蒸煮筒，所述蒸煮筒的底部外壁焊接有底板，且底板与蒸煮筒构成加热腔，所述蒸煮筒的底部外壁开有等距离分布的弧形槽，且弧形槽的内壁均焊接有呈扇形分布的凸片，所述加热腔的顶端内壁焊接有两端开有通口的安装筒，且安装筒的两端内壁固定安装有加热丝。本发明通过设置的热风通道能够利用将加热丝加热的空气，鼓入热风通道中，从而对蒸煮筒整体进行快速升温处理；通过在热风通道中设置剖面为爪形的换热片，能够有效增加热风与蒸煮筒的换热效果，进一步提高蒸煮效果。

详情： :

1.一种化妆品生产用原料蒸煮装置， 包括蒸煮筒（1）， 所述蒸煮筒（1）的底部外壁焊接有底板（24）， 且底板（24）与蒸煮筒（1）构成加热腔（19）， 其特征在于， 所述蒸煮筒（1）的底部外壁开有等距离分布的弧形槽（22），且弧形槽（22）的内壁均焊接有呈扇形分布的凸片（23）， 所述加热腔（19）的顶端内壁焊接有两端开有通口的安装筒（26）， 且安装筒（26）的两端内壁固定安装有加热丝（25）， 所述蒸煮筒（1）的内部开有整体呈螺旋状的热风通道（18），且热风通道（18）的内壁一侧均焊接有换热片（29）， 所述换热片（29）的横截面为爪形， 所述蒸煮筒（1）的顶端开有料口， 且蒸煮筒（1）靠近料口的一端设置有转动环板（12）， 所述转动环板（12）的内壁焊接有套管（5）， 且套管（5）的内壁卡接有储料网筒（2）， 所述蒸煮筒（1）的一侧安装有蒸汽传动机构， 且蒸汽传动机构包括焊接于蒸煮筒（1）顶端一侧的蒸汽筒（13），所述蒸汽筒（13）靠近顶部的一端两侧均焊接有弧形板（14）。

2.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述蒸煮筒（1）与蒸汽筒（13）的相对一侧通过轴承转动连接有蜗杆（4）， 且蒸汽筒（13）靠近蜗杆（4）的一端通过轴承转动连接有转杆（15）。

3.根据权利要求2所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述转杆（15）的一端圆周外壁固定连接有等距离分布的传动叶片（16）， 且转杆（15）与蜗杆（4）的一端均键连接有相互啮合的传动锥形齿（30）。

4.根据权利要求3所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述套管（5）的一端外壁键连接有与蜗杆（4）相互啮合的蜗轮环（3）， 且蒸汽筒（13）的底端固定连接有冷凝箱（21）。

5.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述热风通道（18）两端与蒸汽筒（13）的相对一侧均固定连接有连接管（20）， 且连接管（20）的相对一侧固定连接有同一个螺旋换热管（17）， 所述螺旋换热管（17）位于蒸汽筒（13）的内部。

6.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述蒸煮筒（1）的顶部外壁焊接有延伸顶筒（6）， 且延伸顶筒（6）的顶端通过螺纹连接有顶盖（8）。

7.根据权利要求6所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述顶盖（8）的底部外壁通过螺栓固定有推杆电机（9）， 且推杆电机（9）的延伸杆端部通过螺栓固定有推拉板（10）。

8.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述储料网筒（2）靠近顶端的圆周外壁焊接有凸环板（7）， 且凸环板（7）的底部外壁四角均焊接有卡脚（11）。

9.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述转动环板（12）与蒸煮筒（1）的相对一侧均开有环形槽， 且对应两个环形槽的内壁滚动连接有等距离分布的滚珠， 所述底板（24）的一侧通过螺栓固定有气泵（27）， 且气泵（27）的输入端以及输出端分别与加热腔（19）以及热风通道（18）相连接， 所述蒸煮筒（1）的底端一侧固定连接有排料管（28）。

10.根据权利要求1所述的一种化妆品生产用原料蒸煮装置， 其特征在于， 所述安装筒（26）的内壁固定安装有等距离分布的斜形螺旋片（31）。
