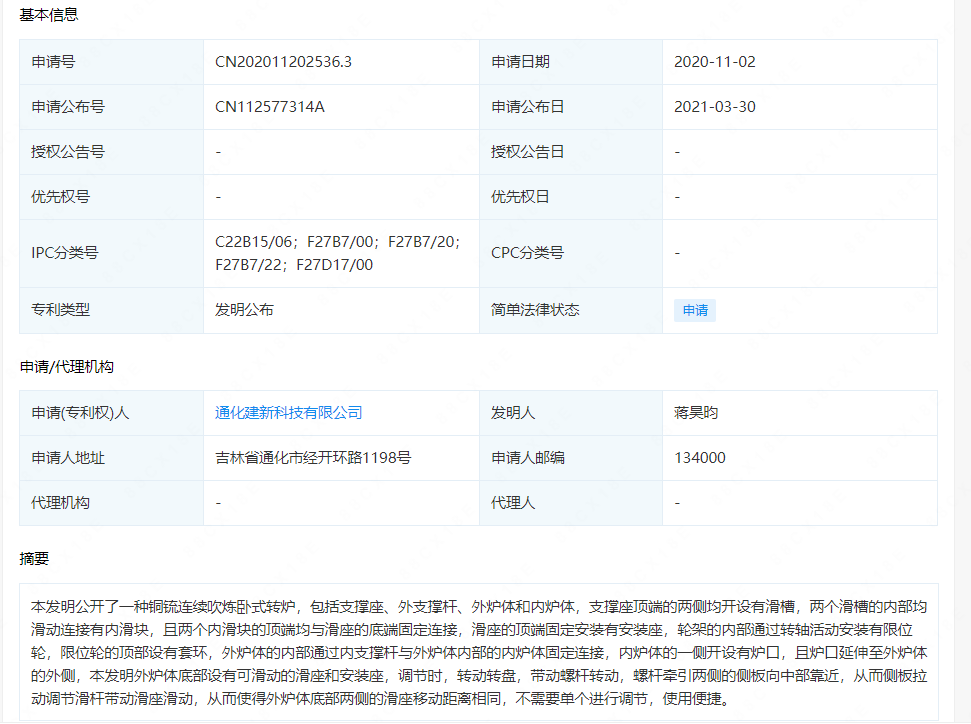

摘要： : 本发明公开了一种铜锍连续吹炼卧式转炉，包括支撑座、外支撑杆、外炉体和内炉体，支撑座顶端的两侧均开设有滑槽，两个滑槽的内部均滑动连接有内滑块，且两个内滑块的顶端均与滑座的底端固定连接，滑座的顶端固定安装有安装座，轮架的内部通过转轴活动安装有限位轮，限位轮的顶部设有套环，外炉体的内部通过内支撑杆与外炉体内部的内炉体固定连接，内炉体的一侧开设有炉口，且炉口延伸至外炉体的外侧，本发明外炉体底部设有可滑动的滑座和安装座，调节时，转动转盘，带动螺杆转动，螺杆牵引两侧的侧板向中部靠近，从而侧板拉动调节滑杆带动滑座滑动，从而使得外炉体底部两侧的滑座移动距离相同，不需要单个进行调节，使用便捷。

详情： :

1.一种铜锍连续吹炼卧式转炉，包括支撑座(1)、外支撑杆(20)、外炉体(6)和内炉体(27)，其特征在于，所述支撑座(1)顶端的两侧均开设有滑槽，两个所述滑槽的内部均滑动连接有内滑块，且两个所述内滑块的顶端均与滑座(25)的底端固定连接，所述滑座(25)的顶端固定安装有安装座(3)，所述安装座(3)的顶端固定安装有两个轮架(24)，所述轮架(24)的内部通过转轴活动安装有限位轮(23)，所述限位轮(23)的顶部设有套环(4)，且所述套环(4)的内部固定套设有外炉体(6)，所述外炉体(6)的内部通过内支撑杆(26)与外炉体(6)内部的内炉体(27)固定连接，所述内炉体(27)的一侧开设有炉口(28)，且所述炉口(28)延伸至外炉体(6)的外侧，所述外炉体(6)和内炉体(27)之间设有连通管体(29)，所述连通管体(29)的一端与内炉体(27)外壁安装的上液枪(30)固定相通，所述上液枪(30)的端口处于内炉体(27)内部的内管(31)固定连接。

2.根据权利要求1所述的一种铜锍连续吹炼卧式转炉，其特征在于：所述滑座(25)的一侧固定设有固定座(22)，且所述固定座(22)的底端与支撑座(1)的顶端固定连接，所述固定座(22)中部的一侧固定连接有外支撑杆(20)，所述外支撑杆(20)的顶部设有顶杆，且所述外支撑杆(20)与顶杆的连接处设有支撑顶台(19)。

3.根据权利要求2所述的一种铜锍连续吹炼卧式转炉，其特征在于：所述支撑座(1)顶端的中部设有爬梯(17)，且所述爬梯(17)和外支撑杆(20)之间滑动连接有升降台(21)，所述顶杆的顶部设有电机，所述电机的输出端固定连接有收线盘(18)，所述收线盘(18)的外部缠绕有牵引线，且所述牵引线的底端与升降台(21)的边侧固定连接。

4.根据权利要求3所述的一种铜锍连续吹炼卧式转炉，其特征在于：所述固定座(22)的内部开设有滑腔，所述滑腔的内部滑动连接有调节滑杆(2)，且所述调节滑杆(2)的一端与滑座(25)的边侧固定连接，所述调节滑杆(2)的另一端穿过固定座(22)与固定座(22)一侧的侧板(12)滑动连接，所述侧板(12)的中部螺纹连接有螺杆，其所述螺杆的两端为螺纹相反的双面螺杆，所述螺杆的一端固定连接有转盘(14)。

5.根据权利要求1所述的一种铜锍连续吹炼卧式转炉，其特征在于：所述套环(4)的内部穿插连接有导管(7)，所述导管(7)的一端设有上液罐体(5)，所述导管(7)的另一端与连通管体(29)相通。

6.根据权利要求5所述的一种铜锍连续吹炼卧式转炉，其特征在于：所述导管(7)的侧面安装有连接板(8)，所述连接板(8)的一侧固定连接有曲型滑杆(10)，所述曲型滑杆(10)的外部滑动套接有滑套(9)，所述滑套(9)的一端固定连接有炉盖(11)，所述炉盖(11)的底端设有插槽，所述插槽的内部设有单向阀。

7.根据权利要求6所述的一种铜锍连续吹炼卧式转炉，其特征在于：外炉体(6)底部的一侧设有安装壳(15)，所述安装壳(15)的顶端设有多个插管(13)，且所述插管(13)与插槽相互配合，所述安装壳(15)的内部设有吸气泵，且所述吸气泵与插管(13)相通，且所述吸气泵与外炉体(6)之间设有隔热片，所述外炉体(6)的一侧设有转动电机(16)，且所述转动电机(16)通过减速器与设置在外炉体(6)底部的齿轮固定连接，且所述齿轮的边侧与套环(4)一侧设有的齿条啮合连接。
