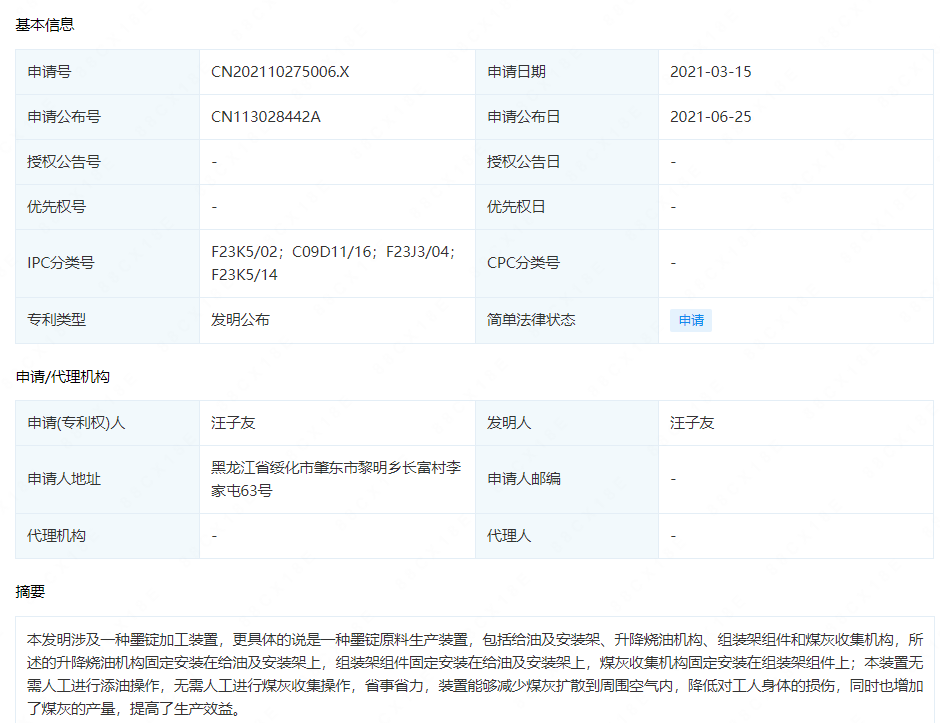

摘要： : 本发明涉及一种墨锭加工装置，更具体的说是一种墨锭原料生产装置，包括给油及安装架、升降烧油机构、组装架组件和煤灰收集机构，所述的升降烧油机构固定安装在给油及安装架上，组装架组件固定安装在给油及安装架上，煤灰收集机构固定安装在组装架组件上；本装置无需人工进行添油操作，无需人工进行煤灰收集操作，省事省力，装置能够减少煤灰扩散到周围空气内，降低对工人身体的损伤，同时也增加了煤灰的产量，提高了生产效益。

详情： :

1.一种墨锭原料生产装置，包括给油及安装架(1)、升降烧油机构(2)、组装架组件(3)和煤灰收集机构(4)，其特征在于：所述的升降烧油机构(2)固定安装在给油及安装架(1)上，组装架组件(3)固定安装在给油及安装架(1)上，煤灰收集机构(4)固定安装在组装架组件(3)上。

2.根据权利要求1所述的一种墨锭原料生产装置，其特征在于：所述的给油及安装架(1)包括底板(1‑1)、U型架(1‑2)、液压缸(1‑3)、油箱(1‑4)、软管(1‑5)、收集箱(1‑6)、升板(1‑7)，U型架(1‑2)固定安装在底板(1‑1)，收集箱(1‑6)滑动安装在底板(1‑1)上，液压缸(1‑3)固定安装在U型架(1‑2)上，液压缸(1‑3)的输出端固定安装有升板(1‑7)，升板(1‑7)滑动安装在油箱(1‑4)内，油箱(1‑4)固定安装在底板(1‑1)上，软管(1‑5)固定安装在油箱(1‑4)上。

3.根据权利要求2所述的一种墨锭原料生产装置，其特征在于：所述的升降烧油机构(2)包括环形油槽(2‑1)、铰接件(2‑2)、铰接杆(2‑3)、铰接滑脚(2‑4)、双向螺纹杆(2‑5)、链轮(2‑6)、链条(2‑7)、升降电机(2‑8)，环形油槽(2‑1)上固定安装有铰接件(2‑2)，铰接件(2‑2)与铰接杆(2‑3)相铰接，铰接杆(2‑3)的另一端与铰接滑脚(2‑4)相铰接，铰接滑脚(2‑4)与双向螺纹杆(2‑5)螺纹连接，双向螺纹杆(2‑5)的一端固定安装有链轮(2‑6)，双向螺纹杆(2‑5)的另一端旋转安装在底板(1‑1)上设置的凹槽内，底板(1‑1)的凹槽内滑动安装有铰接滑脚(2‑4)，链轮(2‑6)与链条(2‑7)相啮合，链轮(2‑6)固定安装在升降电机(2‑8)的输出端，升降电机(2‑8)固定安装在底板(1‑1)上，软管(1‑5)固定安装在环形油槽(2‑1)上。

4.根据权利要求2所述的一种墨锭原料生产装置，其特征在于：所述的组装架组件(3)包括立腿(3‑1)、环形收集槽(3‑2)、固定架(3‑3)、排料槽板(3‑4)，环形收集槽(3‑2)上固定安装有立腿(3‑1)，立腿(3‑1)固定安装在底板(1‑1)上，立腿(3‑1)上固定安装有固定架(3‑3)，排料槽板(3‑4)固定安装在环形收集槽(3‑2)上。

5.根据权利要求4所述的一种墨锭原料生产装置，其特征在于：所述的煤灰收集机构(4)包括旋转用电机(4‑1)、旋转盘(4‑2)、喇叭罩(4‑3)、推刮板(4‑4)、防落板(4‑5)、刮料板(4‑6)、限位夹轮(4‑7)，旋转用电机(4‑1)固定安装在固定架(3‑3)上，喇叭罩(4‑3)固定安装在固定架(3‑3)上，旋转盘(4‑2)旋转安装在喇叭罩(4‑3)上设置的凹槽内，旋转盘(4‑2)固定安装在旋转用电机(4‑1)的输出端，刮料板(4‑6)固定安装在旋转盘(4‑2)上，刮料板(4‑6)上固定安装有防落板(4‑5)，防落板(4‑5)上固定安装有推刮板(4‑4)，限位夹轮(4‑7)旋转安装在刮料板(4‑6)上设置的凹槽内，推刮板(4‑4)滑动安装在环形收集槽(3‑2)上设置的凹槽内，限位夹轮(4‑7)的个数有两个，两个限位夹轮(4‑7)夹持安装在环形收集槽(3‑2)的内环壁上。
