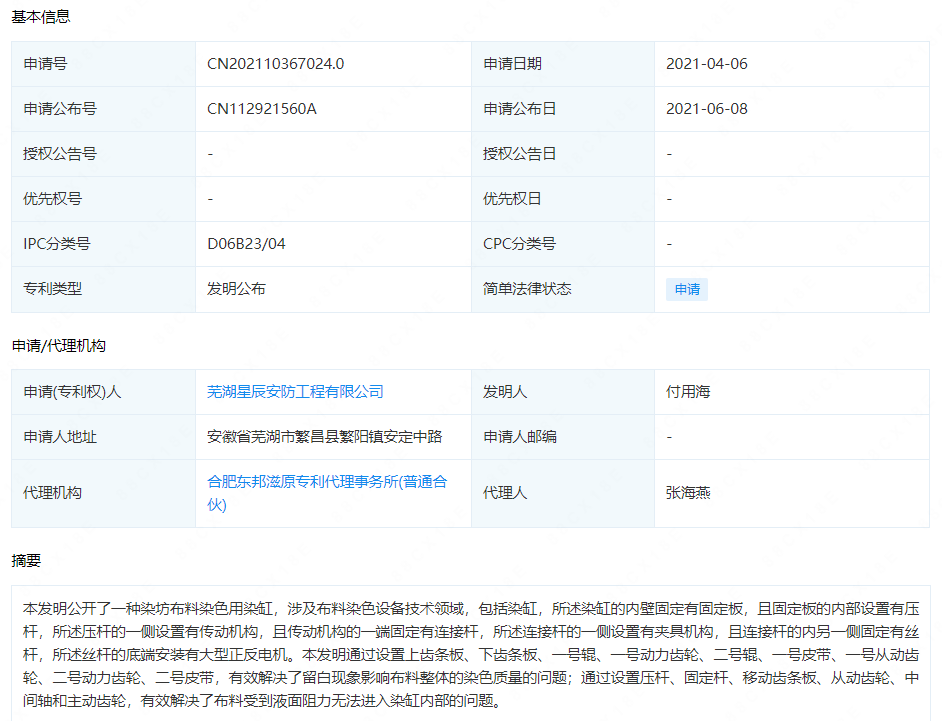

摘要： : 本发明公开了一种染坊布料染色用染缸，涉及布料染色设备技术领域，包括染缸，所述染缸的内壁固定有固定板，且固定板的内部设置有压杆，所述压杆的一侧设置有传动机构，且传动机构的一端固定有连接杆，所述连接杆的一侧设置有夹具机构，且连接杆的内另一侧固定有丝杆，所述丝杆的底端安装有大型正反电机。本发明通过设置上齿条板、下齿条板、一号辊、一号动力齿轮、二号辊、一号皮带、一号从动齿轮、二号动力齿轮、二号皮带，有效解决了留白现象影响布料整体的染色质量的问题；通过设置压杆、固定杆、移动齿条板、从动齿轮、中间轴和主动齿轮，有效解决了布料受到液面阻力无法进入染缸内部的问题。

详情： :

1.一种染坊布料染色用染缸，包括染缸(1)，其特征在于：所述染缸(1)的内壁固定有固定板(2)，且固定板(2)的内部设置有压杆(3)，所述压杆(3)的一侧设置有传动机构(4)，且传动机构(4)的一端固定有连接杆(5)，所述连接杆(5)的一侧设置有夹具机构(6)，且连接杆(5)的内另一侧固定有丝杆(7)，所述丝杆(7)的底端安装有大型正反电机(8)，所述压杆(3)的外侧位于固定板(2)的端面开设有板槽(9)，所述夹具机构(6)的一侧位于固定板(2)的端面固定有上齿条板(10)，且固定板(2)的下方设置有与染缸(1)内壁相固定的下齿条板(11)，所述丝杆(7)的外壁套接有滑板(12)，且滑板(12)的两侧位于滑板(12)的内壁均设置有限位杆(13)，所述夹具机构(6)的上方设置有转动柄(16)，且转动柄(16)的底端连接有二号丝杆(15)，所述二号丝杆(15)的外侧位于二号丝杆(15)的一端开设有移动槽(14)，且二号丝杆(15)的外壁套接有滑块(17)，所述滑块(17)的一侧固定有限位块(19)，且限位块(19)的外壁设置有限位槽(18)；所述传动机构(4)包括有与连接杆(5)相固定的固定杆(401)，且固定杆(401)的一端固定有移动齿条板(402)，所述移动齿条板(402)的一侧位于压杆(3)的端面设置有从动齿轮(403)，且从动齿轮(403)的内壁套接有与固定板(2)内壁相固定的中间轴(404)，所述从动齿轮(403)的一侧连接有与固定板(2)内壁相固定的主动齿轮(405)；所述夹具机构(6)包括有与连接杆(5)相固定的夹具本体(601)，且夹具本体(601)的内部安装有一号辊(602)，所述一号辊(602)的一侧安装有一号动力齿轮(603)，且一号动力齿轮(603)的下方安装有二号从动齿轮(604)，所述二号从动齿轮(604)的一侧安装有二号辊(605)，所述一号动力齿轮(603)的一端连接有一号主动转盘(606)，且一号主动转盘(606)的外壁连接有一号皮带(607)，所述一号皮带(607)的内侧位于一号辊(602)的端面连接有一号从动转盘(608)，且一号皮带(607)的内侧位于一号辊(602)的一侧安装有二号从动转盘(610)，所述二号从动转盘(610)的一端连接有一号从动齿轮(609)，且一号从动齿轮(609)的下方安装有二号动力齿轮(611)，所述二号动力齿轮(611)的端面连接有二号主动转盘(612)，且二号主动转盘(612)的外壁连接有二号皮带(613)，所述二号皮带(613)的内侧位于二号辊(605)的端面连接有四号从动转盘(615)，且二号皮带(613)的内侧位于二号从动齿轮(604)的一侧安装有三号从动转盘(614)。

2.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述固定板(2)与染缸(1)的内壁通过螺栓固定连接，所述大型正反电机(8)通过支撑架与染缸(1)的外壁固定连接，所述丝杆(7)的顶端设置有限位块。

3.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述上齿条板(10)与下齿条板(11)的一侧外壁均设置有齿壁，所述一号动力齿轮(603)与上齿条板(10)外壁的齿壁相匹配，所述二号动力齿轮(611)与下齿条板(11)外壁的齿壁相匹配。

4.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述压杆(3)、夹具机构(6)的数均量为多组，且多组压杆(3)和夹具机构(6)对称分布在染缸(1)的内部，所述大型正反电机(8)的输出端与丝杆(7)通过联轴器固定连接，所述滑板(12)的内壁设置有与丝杆(7)外壁相匹配的内螺纹。

5.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述主动齿轮(405)与从动齿轮(403)通过齿轮啮合连接，且主动齿轮(405)通过安装架与固定板(2)的内壁固定连接，安装架与主动齿轮(405)通过轴承转动连接，所述主动齿轮(405)与移动齿条板(402)通过齿轮啮合连接，所述中间轴(404)贯穿压杆(3)的内部，且中间轴(404)与固定板(2)的内壁固定连接，所述从动齿轮(403)与压杆(3)的外壁固定连接。

6.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述一号动力齿轮(603)与二号从动齿轮(604)通过齿轮啮合连接，且一号动力齿轮(603)与一号主动转盘(606)固定连接，所述一号主动转盘(606)通过一号皮带(607)与一号从动转盘(608)传动连接，且一号主动转盘(606)通过一号皮带(607)与二号从动转盘(610)传动连接，所述一号从动转盘(608)与一号辊(602)固定连接，所述二号从动转盘(610)与一号从动齿轮(609)固定连接，且一号从动齿轮(609)与二号动力齿轮(611)通过齿轮啮合连接，所述二号动力齿轮(611)与二号主动转盘(612)固定连接，且二号主动转盘(612)通过二号皮带(613)与四号从动转盘(615)传动连接，所述二号主动转盘(612)通过四号从动转盘(615)与三号从动转盘(614)传动连接，且三号从动转盘(614)与二号从动齿轮(604)固定连接。

7.根据权利要求1所述的一种染坊布料染色用染缸，其特征在于：所述转动柄(16)与二号丝杆(15)固定连接，所述滑块(17)的内壁设置有与二号丝杆(15)外壁外螺纹相匹配的内螺纹，且滑块(17)与一号从动转盘(608)通过连接轴固定连接，连接轴与一号从动转盘(608)通过轴承转动连接，所述限位块(19)的外壁与限位槽(18)的内壁相契合。
