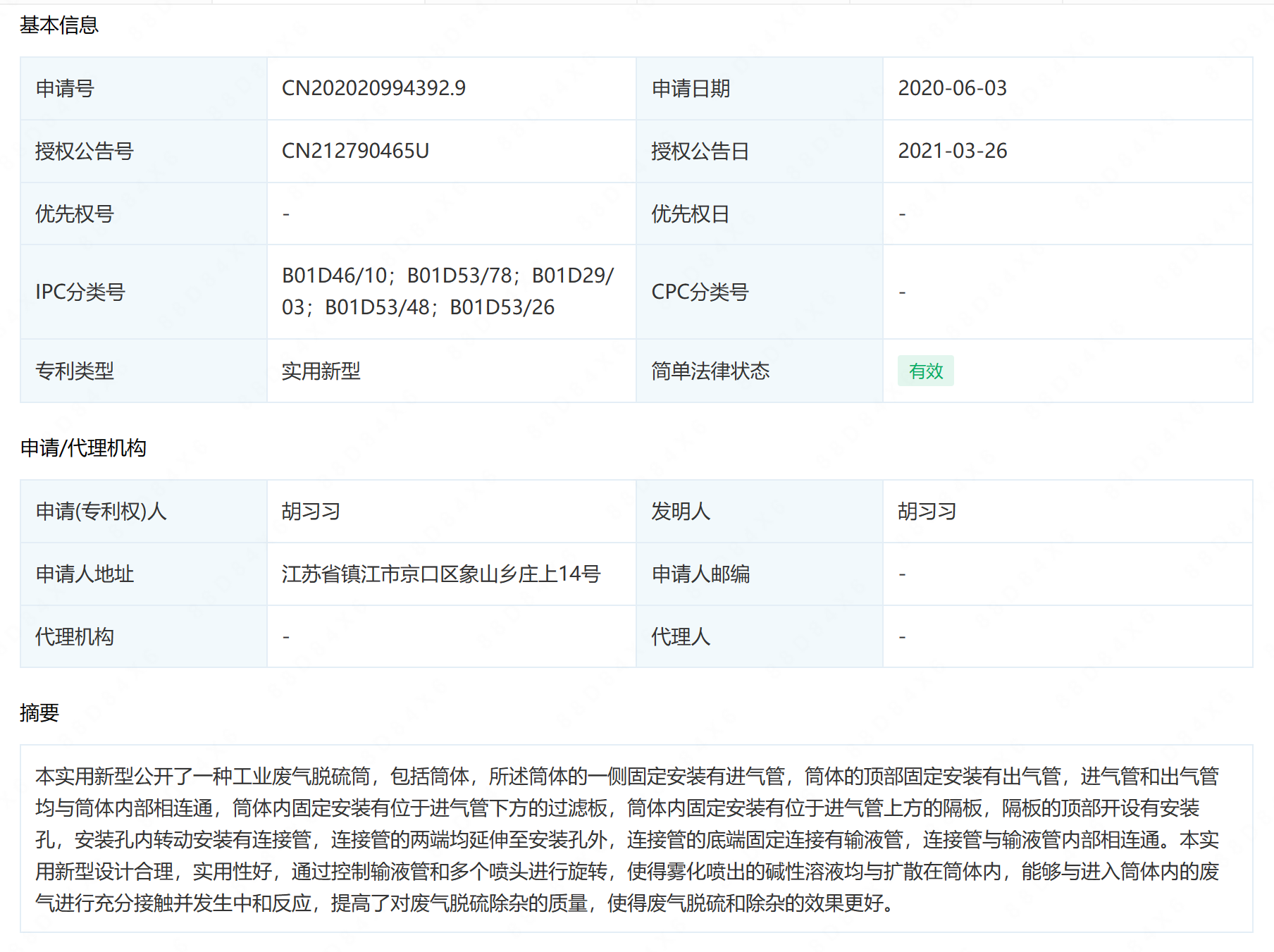

摘要： : 本实用新型公开了一种工业废气脱硫筒，包括筒体，所述筒体的一侧固定安装有进气管，筒体的顶部固定安装有出气管，进气管和出气管均与筒体内部相连通，筒体内固定安装有位于进气管下方的过滤板，筒体内固定安装有位于进气管上方的隔板，隔板的顶部开设有安装孔，安装孔内转动安装有连接管，连接管的两端均延伸至安装孔外，连接管的底端固定连接有输液管，连接管与输液管内部相连通。本实用新型设计合理，实用性好，通过控制输液管和多个喷头进行旋转，使得雾化喷出的碱性溶液均与扩散在筒体内，能够与进入筒体内的废气进行充分接触并发生中和反应，提高了对废气脱硫除杂的质量，使得废气脱硫和除杂的效果更好。

详情： :

1.一种工业废气脱硫筒，包括筒体(1)，其特征在于：所述筒体(1)的一侧固定安装有进气管(2)，筒体(1)的顶部固定安装有出气管(3)，进气管(2)和出气管(3)均与筒体(1)内部相连通，筒体(1)内固定安装有位于进气管(2)下方的过滤板(4)，筒体(1)内固定安装有位于进气管(2)上方的隔板(5)，隔板(5)的顶部开设有安装孔(6)，安装孔(6)内转动安装有连接管(7)，连接管(7)的两端均延伸至安装孔(6)外，连接管(7)的底端固定连接有输液管(8)，连接管(7)与输液管(8)内部相连通，输液管(8)的底部等间距固定安装有多个喷头(9)，隔板(5)的顶部开设有四个圆孔(10)，四个圆孔(10)呈等间距环形排布，四个圆孔(10)内均固定安装有过滤网(11)，连接管(7)上固定套设有位于隔板(5)上方的第一齿轮(12)，隔板(5)的顶部固定安装电机(13)，电机(13)的输出轴端固定安装有第二齿轮(14)，第二齿轮(14)与第一齿轮(12)相连通，筒体(1)内固定安装有位于隔板(5)上方的海绵网板(15)和活性炭板(16)，筒体(1)远离进气管(2)的一侧固定安装有输送泵(17)，输送泵(17)的吸入端固定连接有吸液管(18)，吸液管(18)远离输送泵(17)的一端延伸至筒体(1)内并位于过滤板(4)的下方，输送泵(17)的排出端固定连接有排液管(19)，排液管(19)远离输送泵(17)的一端延伸至连接管(7)内。

2.根据权利要求1所述的一种工业废气脱硫筒，其特征在于：所述筒体(1)的一侧内壁上开设有检修口，筒体(1)的一侧固定安装有检修门(20)，检修门(20)与检修口相适配。

3.根据权利要求1所述的一种工业废气脱硫筒，其特征在于：所述筒体(1)的一侧固定安装有位于进气管(2)下方的放残管(21)，放残管(21)上固定安装有放残阀，放残管(21)与筒体(1)内部相连通。

4.根据权利要求1所述的一种工业废气脱硫筒，其特征在于：所述筒体(1)的一侧固定安装有加液管(22)，加液管(22)与筒体(1)内部相连通，加液管(22)的顶端螺纹安装有端盖。

5.根据权利要求1所述的一种工业废气脱硫筒，其特征在于：所述连接管(7)上固定套设有第一轴承，第一轴承的外圈与安装孔(6)的内壁固定连接，排液管(19)上固定套设有位于连接管(7)内的第二轴承，第二轴承的外圈与连接管(7)的内壁固定连接。

6.根据权利要求1所述的一种工业废气脱硫筒，其特征在于：所述隔板(5)的顶部固定安装有防护壳，第一齿轮(12)、电机(13)和第二齿轮(14)均位于防护壳内，排液管(19)远离输送泵(17)的一端延伸至防护壳内。
