售价 : 1800元

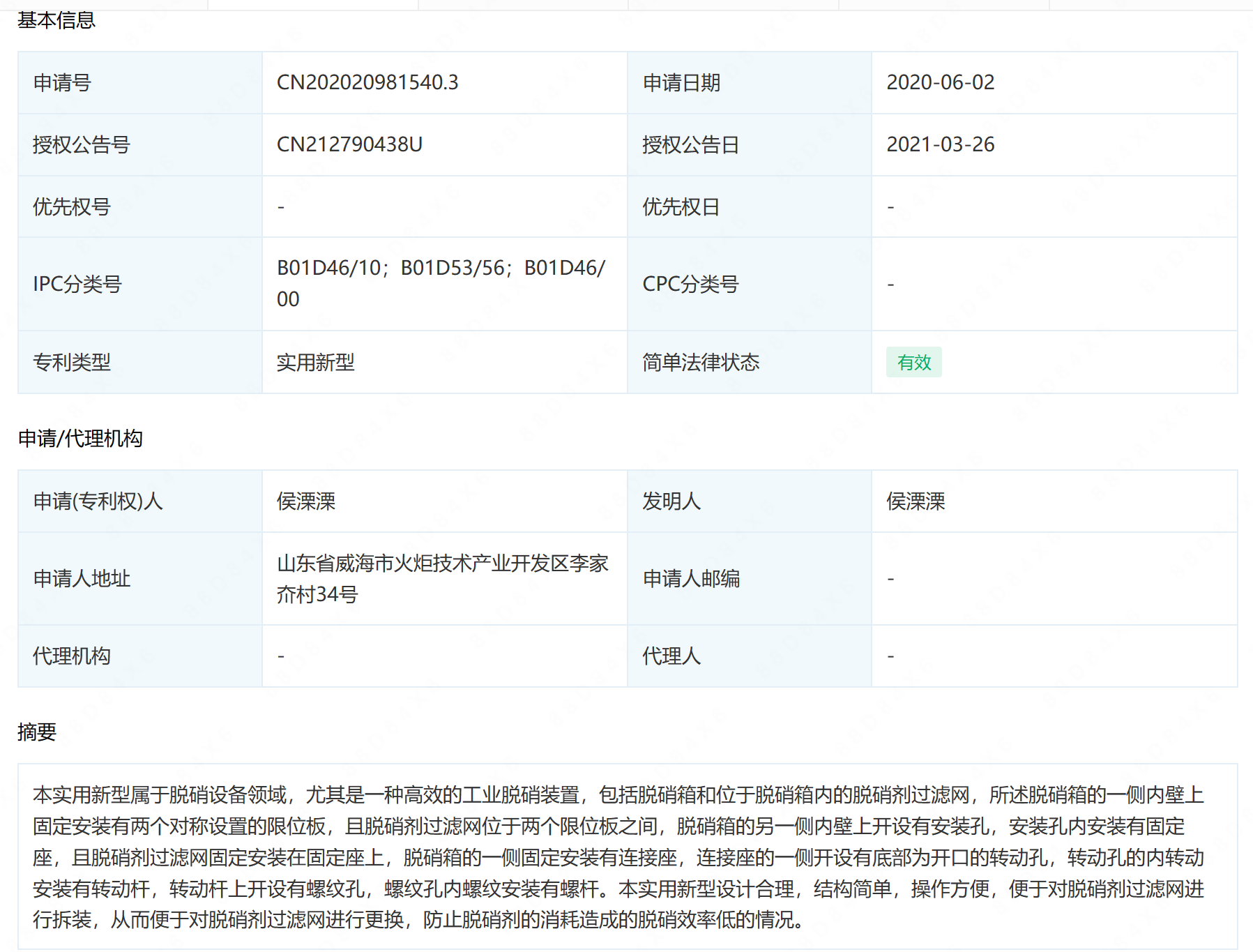

摘要： : 本实用新型属于脱硝设备领域，尤其是一种高效的工业脱硝装置，包括脱硝箱和位于脱硝箱内的脱硝剂过滤网，所述脱硝箱的一侧内壁上固定安装有两个对称设置的限位板，且脱硝剂过滤网位于两个限位板之间，脱硝箱的另一侧内壁上开设有安装孔，安装孔内安装有固定座，且脱硝剂过滤网固定安装在固定座上，脱硝箱的一侧固定安装有连接座，连接座的一侧开设有底部为开口的转动孔，转动孔的内转动安装有转动杆，转动杆上开设有螺纹孔，螺纹孔内螺纹安装有螺杆。本实用新型设计合理，结构简单，操作方便，便于对脱硝剂过滤网进行拆装，从而便于对脱硝剂过滤网进行更换，防止脱硝剂的消耗造成的脱硝效率低的情况。

详情： :

1.一种高效的工业脱硝装置，包括脱硝箱(1)和位于脱硝箱(1)内的脱硝剂过滤网(2)，其特征在于，所述脱硝箱(1)的一侧内壁上固定安装有两个对称设置的限位板(3)，且脱硝剂过滤网(2)位于两个限位板(3)之间，脱硝箱(1)的另一侧内壁上开设有安装孔(4)，安装孔(4)内安装有固定座(5)，且脱硝剂过滤网(2)固定安装在固定座(5)上，脱硝箱(1)的一侧固定安装有连接座(7)，连接座(7)的一侧开设有底部为开口的转动孔(8)，转动孔(8)的内转动安装有转动杆(9)，转动杆(9)上开设有螺纹孔(11)，螺纹孔(11)内螺纹安装有螺杆(12)，螺杆(12)的一端固定安装有压板(13)，且压板(13)与固定座(5)相适配，脱硝箱(1)的一侧固定安装有矩形座(10)，矩形座(10)的一侧开设有顶部为开口的限位孔(14)，且转动杆(9)与对应的限位孔(14)相适配,转动杆(9)的底端开设有固定槽(15)，限位孔(14)的底部内壁上开设有移动孔(16)，移动孔(16)内滑动安装有固定杆(17)，且固定杆(17)与对应的固定槽(15)相适配，固定杆(17)的底部延伸至矩形座(10)的下方并固定安装有拉环(18)，矩形座(10)上活动套设有固定弹簧(19)，固定弹簧(19)的一端固定安装在拉环(18)上，固定弹簧(19)的另一端固定安装在矩形座(10)上。

2.根据权利要求1所述的一种高效的工业脱硝装置，其特征在于，所述固定座(5)上固定套设有密封圈(6)，且密封圈(6)与安装孔(4)相适配，通过密封圈(6)能够对安装孔(4)进行密封。

3.根据权利要求1所述的一种高效的工业脱硝装置，其特征在于，所述固定座(5)的一侧固定安装有两个对称设置的把手，且把手上固定套设有防护保护套。

4.根据权利要求1所述的一种高效的工业脱硝装置，其特征在于，所述转动孔(8)的两侧内壁上均开设有转动槽，两个转动槽内转动安装有同一个旋转杆，且转动杆(9)固定套设在旋转杆上。

5.根据权利要求1所述的一种高效的工业脱硝装置，其特征在于，所述螺杆(12)远离压板(13)的一端固定套设有转盘。

6.根据权利要求1所述的一种高效的工业脱硝装置，其特征在于，所述压板(13)的一侧固定安装有保护垫，且保护垫设置为橡胶垫。
