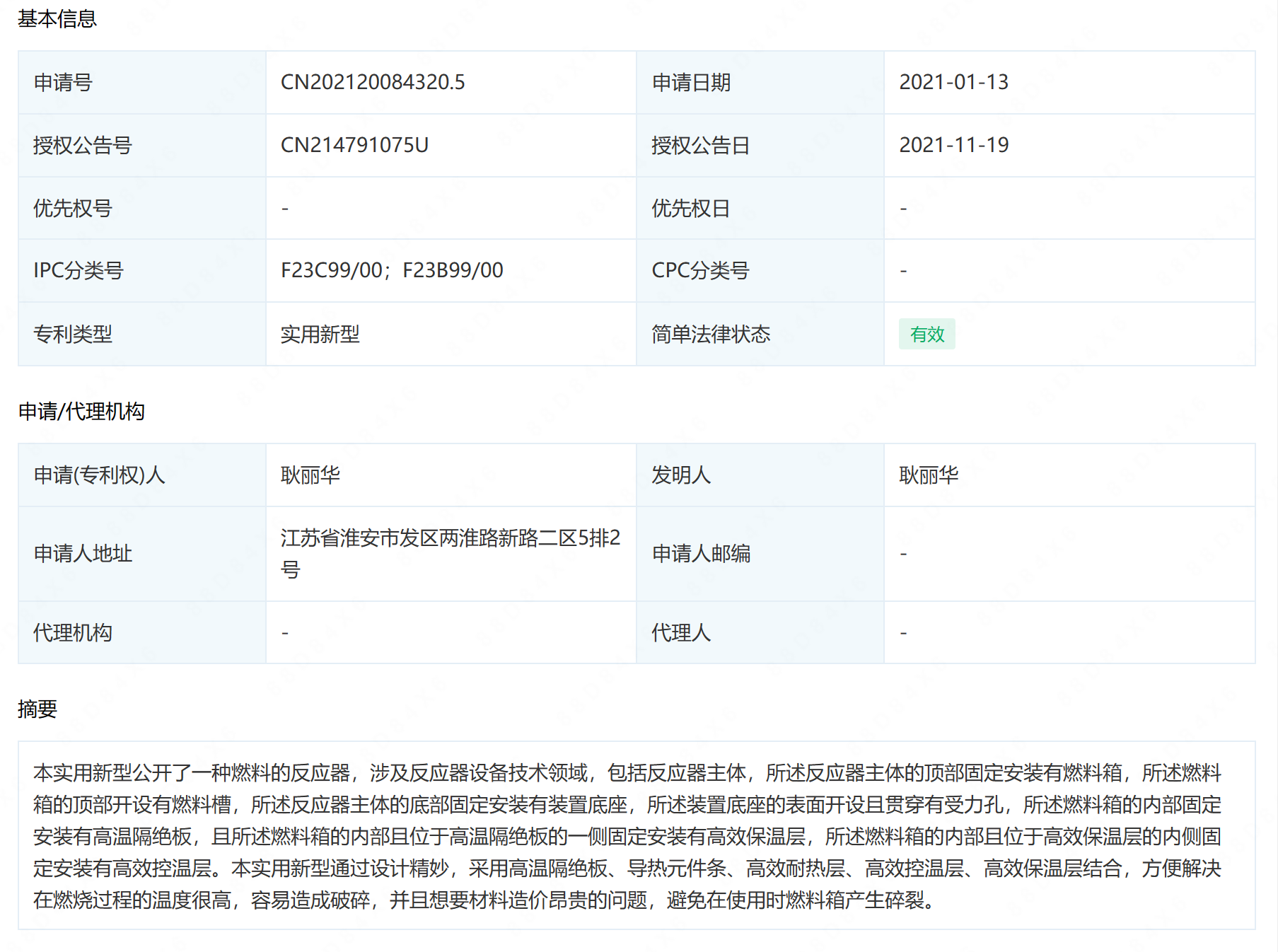

摘要： : 本实用新型公开了一种燃料的反应器，涉及反应器设备技术领域，包括反应器主体，所述反应器主体的顶部固定安装有燃料箱，所述燃料箱的顶部开设有燃料槽，所述反应器主体的底部固定安装有装置底座，所述装置底座的表面开设且贯穿有受力孔，所述燃料箱的内部固定安装有高温隔绝板，且所述燃料箱的内部且位于高温隔绝板的一侧固定安装有高效保温层，所述燃料箱的内部且位于高效保温层的内侧固定安装有高效控温层。本实用新型通过设计精妙，采用高温隔绝板、导热元件条、高效耐热层、高效控温层、高效保温层结合，方便解决在燃烧过程的温度很高，容易造成破碎，并且想要材料造价昂贵的问题，避免在使用时燃料箱产生碎裂。

详情： :

1.一种燃料的反应器，包括反应器主体(1)，其特征在于：所述反应器主体(1)的顶部固定安装有燃料箱(2)，所述燃料箱(2)的顶部开设有燃料槽(3)，所述反应器主体(1)的底部固定安装有装置底座(5)，所述装置底座(5)的表面开设且贯穿有受力孔(4)。

2.根据权利要求1所述的一种燃料的反应器，其特征在于：所述燃料箱(2)的内部固定安装有高温隔绝板(6)，且所述燃料箱(2)的内部且位于高温隔绝板(6)的一侧固定安装有高效保温层(10)，所述燃料箱(2)的内部且位于高效保温层(10)的内侧固定安装有高效控温层(9)，且所述燃料箱(2)的内部且位于高效控温层(9)的内侧固定安装有高效耐热层(8)。

3.根据权利要求1所述的一种燃料的反应器，其特征在于：所述燃料槽(3)的内壁上固定安装有导热元件条(7)，所述反应器主体(1)的内壁底端固定安装有高效反应炉(14)，所述高效反应炉(14)的顶部固定安装有反应引流器(15)，所述反应引流器(15)的表面开设有引流器孔(13)。

4.根据权利要求3所述的一种燃料的反应器，其特征在于：所述反应引流器(15)的表面固定安装有反应元件(12)，所述反应元件(12)的顶部固定安装有反应驱动器(11)，所述反应驱动器(11)的顶部固定安装在反应器主体(1)的内壁顶端，所述反应引流器(15)的内部固定安装有反应块(19)。

5.根据权利要求4所述的一种燃料的反应器，其特征在于：所述反应块(19)的表面上固定安装有引流芯条(18)，且所述反应块(19)的中心固定安装有引流源芯(16)，所述反应块(19)的表面四周固定安装有驱动元件(17)，所述驱动元件(17)的一侧固定安装在反应引流器(15)的内壁上。

6.根据权利要求3所述的一种燃料的反应器，其特征在于：所述高效反应炉(14)的内部固定安装有安全壳(24)，所述安全壳(24)的内壁底端固定安装有反应堆(23)，所述反应堆(23)的顶端固定安装有压力容器(22)，所述压力容器(22)的顶部中端固定安装有压力输送器(20)。

7.根据权利要求6所述的一种燃料的反应器，其特征在于：所述压力输送器(20)的顶端固定安装有引流压力器(21)，所述引流压力器(21)的顶端固定安装在安全壳(24)的内壁顶端。
