售价 : 1800元

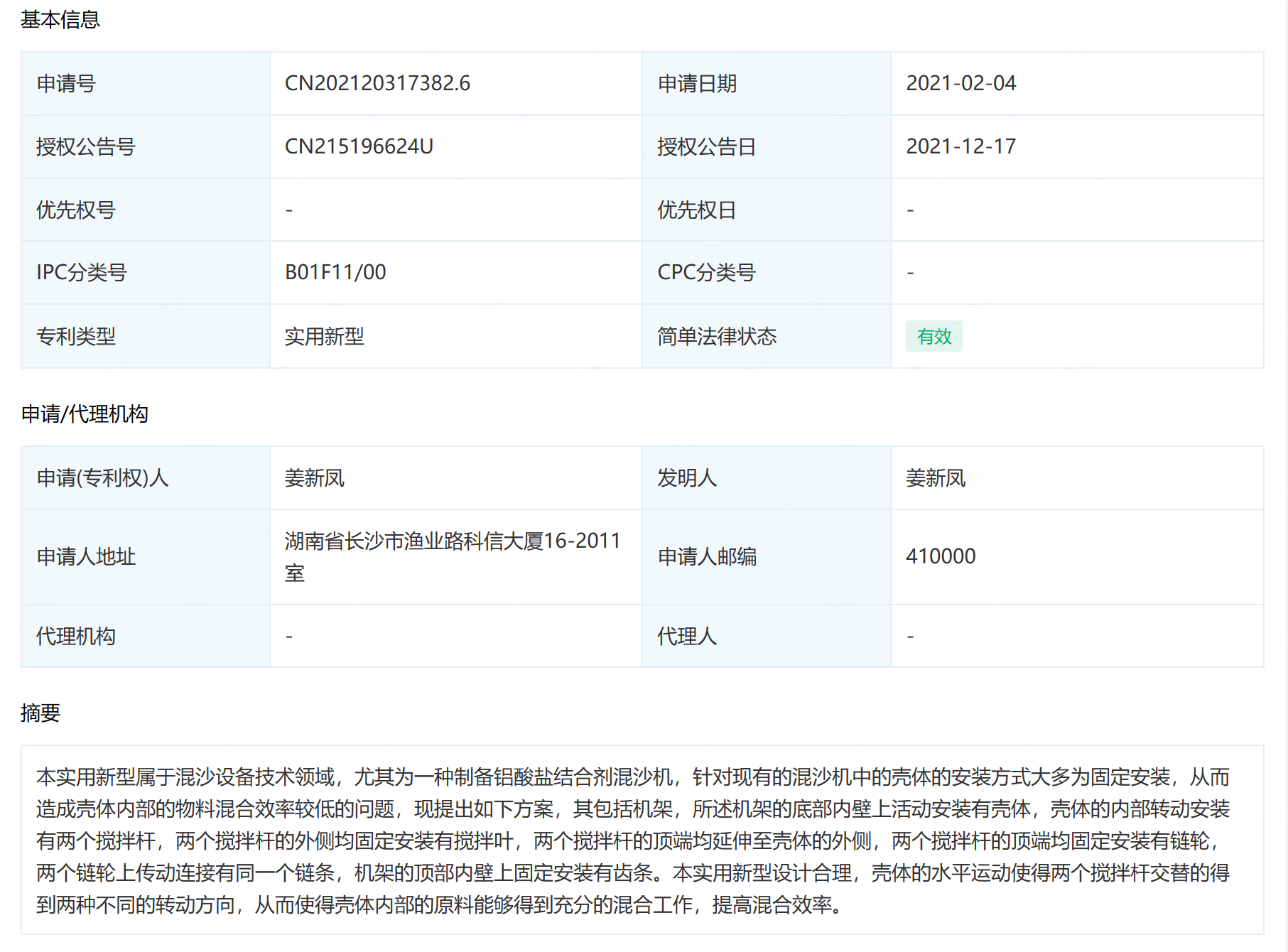

摘要： : 本实用新型属于混沙设备技术领域，尤其为一种制备铝酸盐结合剂混沙机，针对现有的混沙机中的壳体的安装方式大多为固定安装，从而造成壳体内部的物料混合效率较低的问题，现提出如下方案，其包括机架，所述机架的底部内壁上活动安装有壳体，壳体的内部转动安装有两个搅拌杆，两个搅拌杆的外侧均固定安装有搅拌叶，两个搅拌杆的顶端均延伸至壳体的外侧，两个搅拌杆的顶端均固定安装有链轮，两个链轮上传动连接有同一个链条，机架的顶部内壁上固定安装有齿条。本实用新型设计合理，壳体的水平运动使得两个搅拌杆交替的得到两种不同的转动方向，从而使得壳体内部的原料能够得到充分的混合工作，提高混合效率。

详情： :

1.一种制备铝酸盐结合剂混沙机，包括机架(1)，其特征在于，所述机架(1)的底部内壁上活动安装有壳体(2)，壳体(2)的内部转动安装有两个搅拌杆(3)，两个搅拌杆(3)的外侧均固定安装有搅拌叶(4)，两个搅拌杆(3)的顶端均延伸至壳体(2)的外侧，两个搅拌杆(3)的顶端均固定安装有链轮(9)，两个链轮(9)上传动连接有同一个链条(10)，机架(1)的顶部内壁上固定安装有齿条(5)，壳体(2)的顶部一侧转动安装有齿轮(6)，齿轮(6)与齿条(5)相互啮合，齿轮(6)的前侧固定安装有第一锥齿轮(7)，两个链轮(9)中的一个链轮(9)的顶部固定安装有第二锥齿轮(8)，第一锥齿轮(7)与第二锥齿轮(8)相互啮合，机架(1)的内部转动安装有转轴(11)，转轴(11)的外侧固定安装有两个凸轮(12)，两个凸轮(12)的外侧均活动抵接在壳体(2)的外侧，壳体(2)的外侧固定安装有两个滑动杆(14)，滑动杆(14)的外侧滑动安装有中空筒(13)，中空筒(13)的外侧固定安装在机架(1)的内壁上，中空筒(13)的外侧与壳体(2)的外侧固定安装有同一个弹簧(15)。

2.根据权利要求1所述的一种制备铝酸盐结合剂混沙机，其特征在于，所述机架(1)的顶部一侧固定安装有电机(16)，转轴(11)的顶端延伸至机架(1)的外侧并与电机(16)的输出轴固定连接。

3.根据权利要求1所述的一种制备铝酸盐结合剂混沙机，其特征在于，所述壳体(2)的顶部一侧连通有进料斗，壳体(2)的外侧底部连通有出料阀。

4.根据权利要求1所述的一种制备铝酸盐结合剂混沙机，其特征在于，所述机架(1)的顶部一侧固定安装有安装框，电机(16)固定安装在安装框的内部。

5.根据权利要求1所述的一种制备铝酸盐结合剂混沙机，其特征在于，所述机架(1)的顶部一侧开设有通孔，转轴(11)的外侧转动安装在通孔的内侧。

6.根据权利要求1所述的一种制备铝酸盐结合剂混沙机，其特征在于，所述壳体(2)的顶部开设有两个圆形孔，两个搅拌杆(3)的外侧分别转动安装在对应的圆形孔的内侧。
