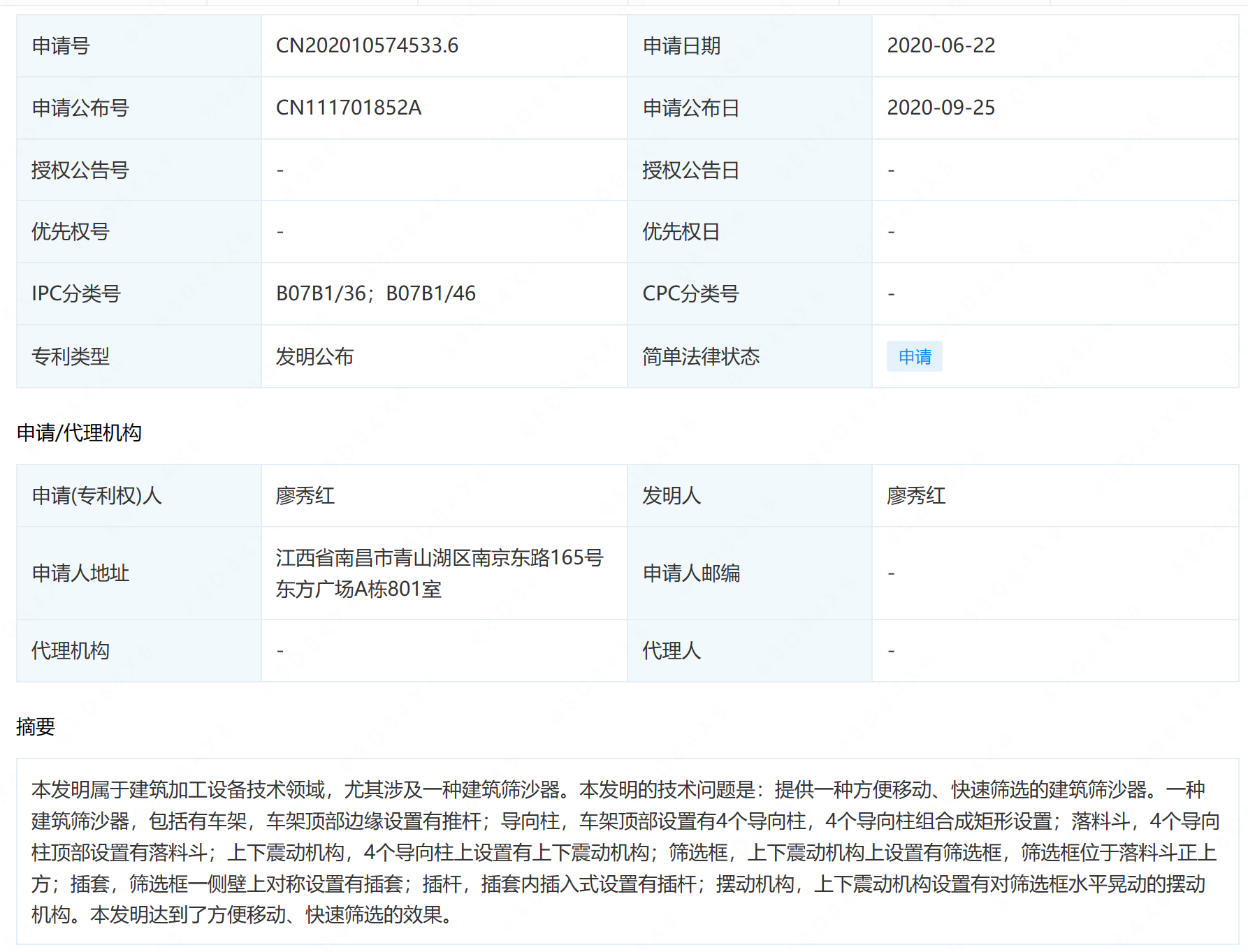

摘要： : 本发明属于建筑加工设备技术领域，尤其涉及一种建筑筛沙器。本发明的技术问题是：提供一种方便移动、快速筛选的建筑筛沙器。一种建筑筛沙器，包括有车架，车架顶部边缘设置有推杆；导向柱，车架顶部设置有4个导向柱，4个导向柱组合成矩形设置；落料斗，4个导向柱顶部设置有落料斗；上下震动机构，4个导向柱上设置有上下震动机构；筛选框，上下震动机构上设置有筛选框，筛选框位于落料斗正上方；插套，筛选框一侧壁上对称设置有插套；插杆，插套内插入式设置有插杆；摆动机构，上下震动机构设置有对筛选框水平晃动的摆动机构。本发明达到了方便移动、快速筛选的效果。

详情： :

1.一种建筑筛沙器，其特征是，包括：车架（1），车架（1）顶部边缘设置有推杆（2）；导向柱（3），车架（1）顶部设置有4个导向柱（3），4个导向柱（3）组合成矩形设置；落料斗（4），4个导向柱（3）顶部设置有落料斗（4）；上下震动机构（5），4个导向柱（3）上设置有上下震动机构（5）；筛选框（6），上下震动机构（5）上设置有筛选框（6），筛选框（6）位于落料斗（4）正上方；插套（7），筛选框（6）一侧壁上对称设置有插套（7）；插杆（8），插套（7）内插入式设置有插杆（8）；摆动机构（9），上下震动机构（5）设置有对筛选框（6）水平晃动的摆动机构（9）。

2.根据权利要求1所述的一种建筑筛沙器，其特征是，上下震动机构（5）包括：滑套（51），落料斗（4）两侧壁上均对称设置有滑套（51）；方形滑板（52），滑套（51）内滑动式设置有方形滑板（52）；滑轨（53），同一侧的方形滑板（52）顶部均设置有滑轨（53），筛选框（6）滑动式设置在两滑轨（53）之间；方形板（54），四个方形滑板（52）底部连接有方形板（54），方形板（54）上开有与导向柱（3）同中轴线的圆孔，方形板（54）通过圆孔套接在导向柱（3）上；轴承座（55），四个导向柱（3）同一侧均设置有轴承座（55）；转轴（56），同一侧的两轴承座（55）之间均设置有转轴（56）；凸轮（57），两转轴（56）上均对称设置有凸轮（57），凸轮（57）位于方形板（54）正下方；皮带传送机构（58），两转轴（56）端部之间绕接有皮带传送机构（58）；伺服电机（59），车架（1）顶部靠近其中一根转轴（56）中部位置设置有伺服电机（59）；锥齿轮（510），伺服电机（59）的输出轴上和相近的转轴（56）中部均设置有锥齿轮（510），两锥齿轮（510）相互啮合。

3.根据权利要求2所述的一种建筑筛沙器，其特征是，摆动机构（9）包括：曲柄（91），靠近伺服电机（59）的转轴（56）两端均设置有曲柄（91）；第一连杆（92），曲柄（91）另一端均转动式设置有第一连杆（92）；连接轴（93），两第一连杆（92）另一端之间转动式设置有连接轴（93）；安装座（94），靠近连接轴（93）的落料斗（4）侧壁位置中部设置有安装座（94）；摆动杆（95），安装座（94）上转动式设置有摆动杆（95），摆动杆（95）下端与连接轴（93）转动式连接；第二连杆（96），摆动杆（95）上端转动式连接有第二连杆（96），第二连杆（96）另一端开有小孔，第二连杆（96）通过小孔套接在两插套（7）之间的插杆（8）位置上。

4.根据权利要求3所述的一种建筑筛沙器，其特征是，还包括：挡板（10），两滑轨（53）远离伺服电机（59）端部之间连接有挡板（10）；第一弹性件（11），挡板（10）靠近筛选框（6）一侧均匀设置有第一弹性件（11）；缓冲板（12），第一弹性件（11）另一端设置有缓冲板（12）。

5.根据权利要求4所述的一种建筑筛沙器，其特征是，还包括：第二弹性件（13），方形板（54）顶部均匀设置有第二弹性件（13）；敲击球（14），第二弹性件（13）另一端连接有敲击球（14）。
