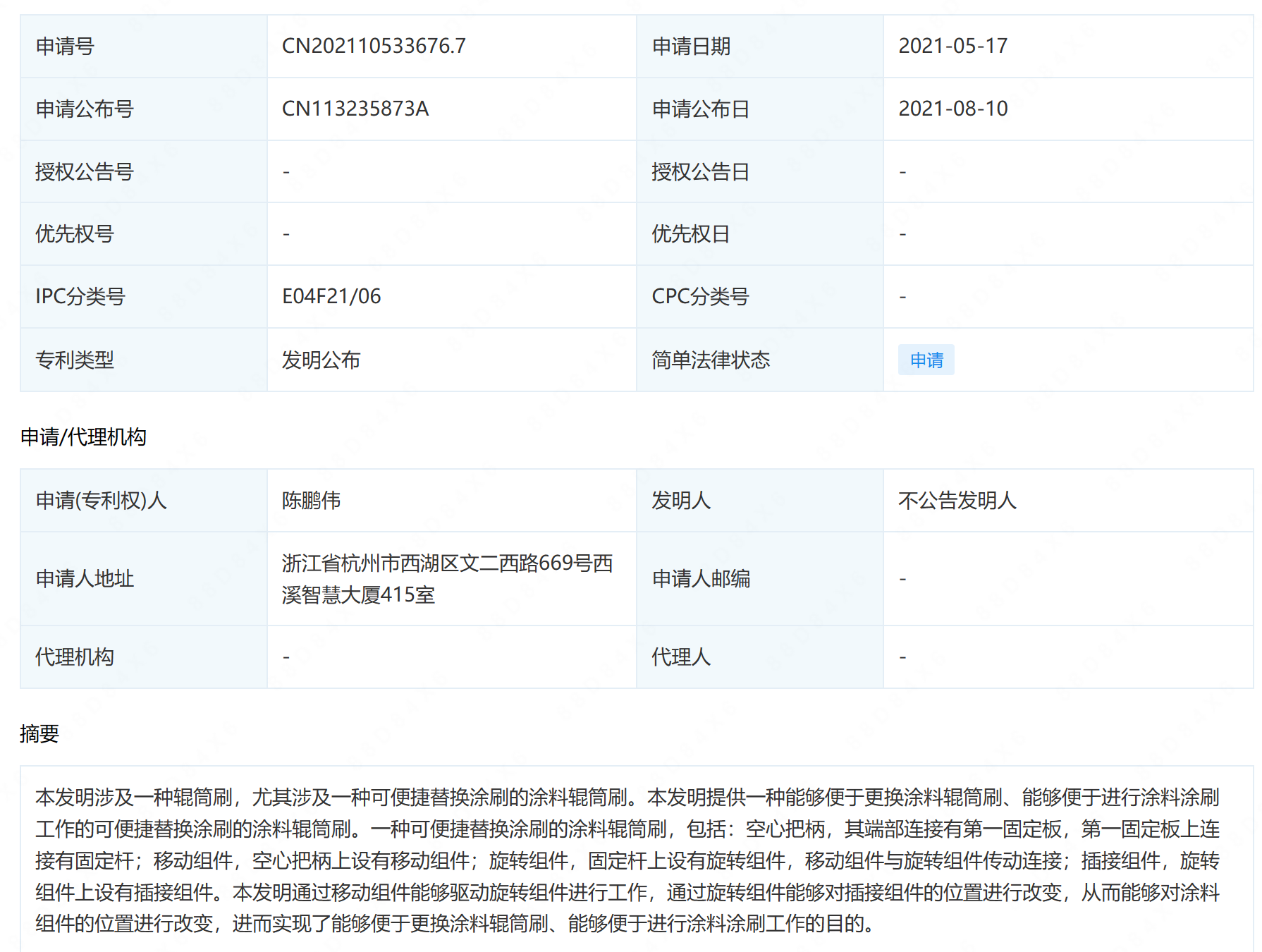

摘要： : 本发明涉及一种辊筒刷，尤其涉及一种可便捷替换涂刷的涂料辊筒刷。本发明提供一种能够便于更换涂料辊筒刷、能够便于进行涂料涂刷工作的可便捷替换涂刷的涂料辊筒刷。一种可便捷替换涂刷的涂料辊筒刷，包括：空心把柄，其端部连接有第一固定板，第一固定板上连接有固定杆；移动组件，空心把柄上设有移动组件；旋转组件，固定杆上设有旋转组件，移动组件与旋转组件传动连接；插接组件，旋转组件上设有插接组件。本发明通过移动组件能够驱动旋转组件进行工作，通过旋转组件能够对插接组件的位置进行改变，从而能够对涂料组件的位置进行改变，进而实现了能够便于更换涂料辊筒刷、能够便于进行涂料涂刷工作的目的。

详情： :

1.一种可便捷替换涂刷的涂料辊筒刷，其特征在于，包括：空心把柄（1），其端部连接有第一固定板（2），第一固定板（2）上连接有固定杆（3）；移动组件（4），空心把柄（1）上设有移动组件（4）；旋转组件（5），固定杆（3）上设有旋转组件（5），移动组件（4）与旋转组件（5）传动连接；插接组件（6），旋转组件（5）上设有插接组件（6），插接组件（6）上设有涂料组件（7）。

2.根据权利要求1所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，移动组件（4）包括：螺杆（43），空心把柄（1）内转动式连接有螺杆（43），螺杆（43）端部连接有旋钮（44），旋钮（44）与空心把柄（1）接触配合；第一滑块（42），螺杆（43）上通过螺纹连接的方式连接有第一滑块（42），第一滑块（42）与空心把柄（1）滑动式连接；滑套（41），第一滑块（42）上连接有滑套（41），滑套（41）与空心把柄（1）滑动配合。

3.根据权利要求2所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，旋转组件（5）包括：第一连接盘（51），固定杆（3）一侧连接有第一连接盘（51）；第二连接盘（52），固定杆（3）另一侧连接有第二连接盘（52）；第一连杆（54），第一连接盘（51）上铰接连接有第一连杆（54）；第二连杆（55），第二连接盘（52）上铰接连接有第二连杆（55）；连接杆（53），第一连杆（54）和第二连杆（55）上均铰接连接有连接杆（53），连接杆（53）与滑套（41）固定连接。

4.根据权利要求3所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，插接组件（6）包括：第一连接架（61），第一连接盘（51）上连接有第一连接架（61）；第二连接架（62），第二连接盘（52）上连接有第二连接架（62）；菱形杆（63），第一连接架（61）和第二连接架（62）上均连接有菱形杆（63），菱形杆（63）外壁转动式连接有连接块（64），连接块（64）上连接有多个插杆（65）。

5.根据权利要求4所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，涂料组件（7）包括：连接筒（71），连接块（64）上滑动式连接有连接筒（71），连接筒（71）上开有多个插孔（73），插孔（73）与插杆（65）配合；涂料辊筒刷（72），连接筒（71）一侧连接有涂料辊筒刷（72）；第二固定板（74），连接筒（71）另一侧连接有多个第二固定板（74），第二固定板（74）上滑动式连接有楔形块（75），楔形块（75）与连接块（64）接触配合；弹性件（76），楔形块（75）与第二固定板（74）之间连接有多个弹性件（76）。

6.根据权利要求5所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，还包括挤出组件（8），挤出组件（8）包括：第二滑块（81），菱形杆（63）外壁滑动式连接有第二滑块（81），第二滑块（81）与楔形块（75）接触配合；复位弹簧（82），第二滑块（81）与菱形杆（63）之间连接有复位弹簧（82）。

7.根据权利要求6所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，还包括限位组件（9），限位组件（9）包括：第一限位杆（91），第一固定板（2）一侧连接有第一限位杆（91）；第二限位杆（92），第一固定板（2）端部连接有第二限位杆（92）。

8.根据权利要求6所述的一种可便捷替换涂刷的涂料辊筒刷，其特征在于，第一限位杆（91）和第二限位杆（92）的形状均为T字型。
