售价 : 询价

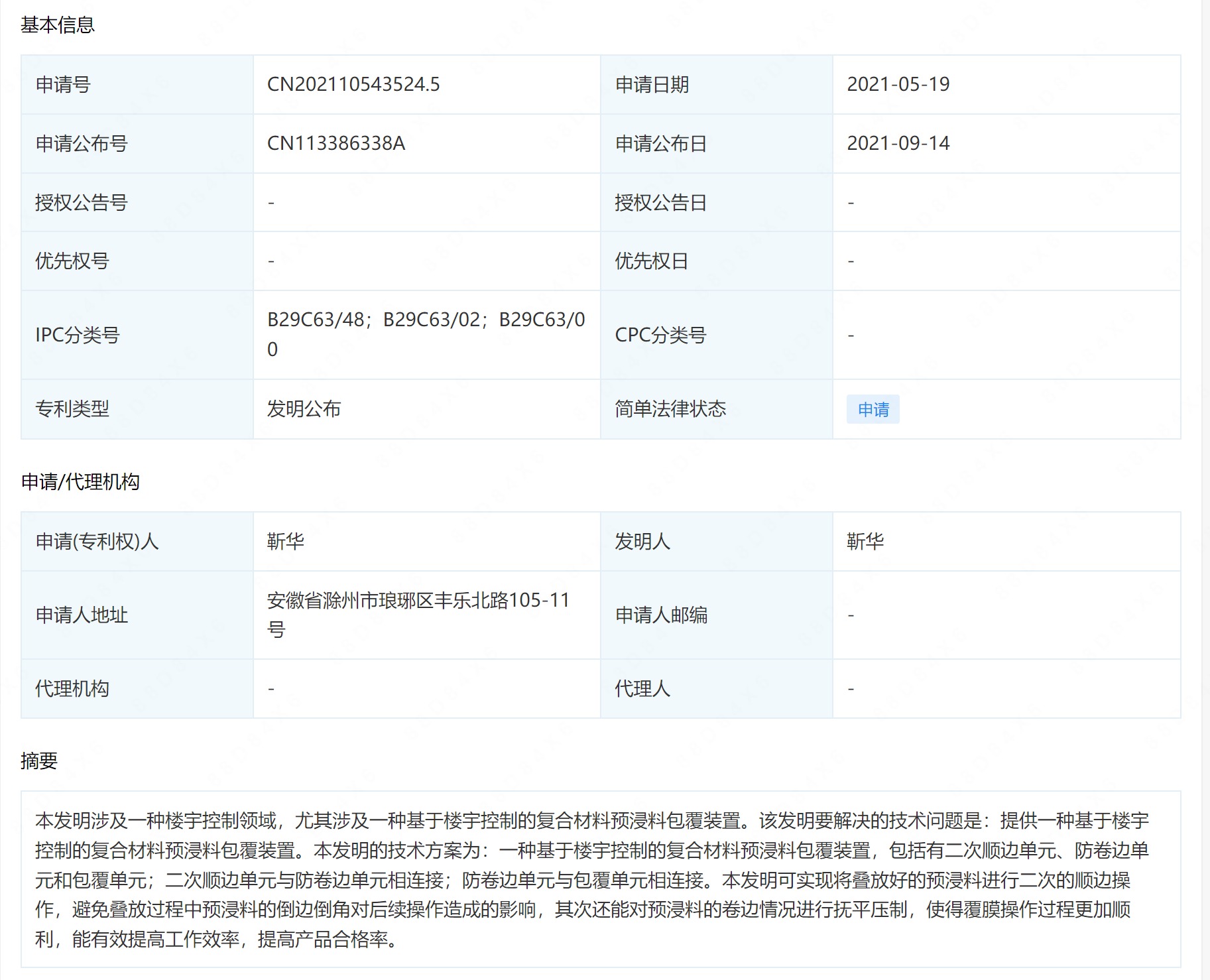

摘要： : 本发明涉及一种楼宇控制领域，尤其涉及一种基于楼宇控制的复合材料预浸料包覆装置。该发明要解决的技术问题是：提供一种基于楼宇控制的复合材料预浸料包覆装置。本发明的技术方案为：一种基于楼宇控制的复合材料预浸料包覆装置，包括有二次顺边单元、防卷边单元和包覆单元；二次顺边单元与防卷边单元相连接；防卷边单元与包覆单元相连接。本发明可实现将叠放好的预浸料进行二次的顺边操作，避免叠放过程中预浸料的倒边倒角对后续操作造成的影响，其次还能对预浸料的卷边情况进行抚平压制，使得覆膜操作过程更加顺利，能有效提高工作效率，提高产品合格率。

详情： :

1.一种基于楼宇控制的复合材料预浸料包覆装置，包括有底架（1）、控制屏（5）、电动升降架（6）、第一电动传送带（7）、第二电动传送带（8）、贴合导流架（9）、滚动导流架（10）、基座（11）和升降支座（12），其特征在于：还包括有二次顺边单元（2）、防卷边单元（3）和包覆单元（4）；底架（1）与二次顺边单元（2）相连接；底架（1）与防卷边单元（3）相连接；底架（1）与包覆单元（4）相连接；底架（1）与控制屏（5）相连接；底架（1）与电动升降架（6）相连接；底架（1）与第二电动传送带（8）相连接；底架（1）与贴合导流架（9）相连接；底架（1）与滚动导流架（10）相连接；底架（1）与基座（11）相连接；二次顺边单元（2）与防卷边单元（3）相连接；防卷边单元（3）与包覆单元（4）相连接；电动升降架（6）与第一电动传送带（7）相连接；基座（11）与升降支座（12）相连接。

2.如权利要求1所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：二次顺边单元（2）包括有电机（201）、第一传动杆（202）、第一锥齿轮（203）、第二锥齿轮（204）、第二传动杆（205）、第一传动轮（206）、第二传动轮（207）、第三传动杆（208）、第一齿轮（209）、空心齿轮（2010）、环形导轨（2011）和紧固单元（2012）；电机（201）输出轴与第一传动杆（202）进行固接；电机（201）与底架（1）进行固接；第一传动杆（202）外表面与第一锥齿轮（203）进行固接；第一传动杆（202）与底架（1）进行转动连接；第一传动杆（202）与防卷边单元（3）相连接；第一锥齿轮（203）与第二锥齿轮（204）相啮合；第二锥齿轮（204）内部轴心与第二传动杆（205）进行固接；第二传动杆（205）外表面与第一传动轮（206）进行固接；第二传动杆（205）与底架（1）进行转动连接；第一传动轮（206）外环面通过皮带与第二传动轮（207）进行传动连接；第二传动轮（207）内部轴心与第三传动杆（208）进行固接；第三传动杆（208）外表面与第一齿轮（209）进行固接；第三传动杆（208）与底架（1）进行转动连接；第一齿轮（209）与空心齿轮（2010）相啮合；空心齿轮（2010）与环形导轨（2011）进行固接；环形导轨（2011）与紧固单元（2012）相连接；环形导轨（2011）与底架（1）进行转动连接；紧固单元（2012）以环形导轨（2011）中心对称设置有两组。

3.如权利要求2所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：防卷边单元（3）包括有第三传动轮（301）、第四传动轮（302）、第六传动杆（303）、第一轴套（304）、第三锥齿轮（305）、第四锥齿轮（306）、第三连板（307）、第三电动推杆（308）、第五锥齿轮（309）、第七传动杆（3010）、第五传动轮（3011）、第六传动轮（3012）、第八传动杆（3013）、第二轴套（3014）、第六锥齿轮（3015）、第七锥齿轮（3016）、第一电动滑块（3017）、双向丝杆（3018）、定位滑杆（3019）、夹持单元（3020）、第二电动滑块（3021）、第四电动推杆（3022）和凸型抵块（3023）；第三传动轮（301）内部轴心与第一传动杆（202）进行固接；第三传动轮（301）外环面通过皮带与第四传动轮（302）进行传动连接；第四传动轮（302）内部轴心与第六传动杆（303）进行固接；第六传动杆（303）与第一轴套（304）相连接；第六传动杆（303）与底架（1）进行转动连接；第一轴套（304）外表面与第三锥齿轮（305）进行固接；第一轴套（304）外表面与第四锥齿轮（306）进行固接；第一轴套（304）与第三连板（307）进行转动连接；第一轴套（304）侧面设置有第五锥齿轮（309）；第三连板（307）与第三电动推杆（308）进行固接；第三电动推杆（308）与底架（1）进行固接；第五锥齿轮（309）内部轴心与第七传动杆（3010）进行固接；第七传动杆（3010）外表面与第五传动轮（3011）进行固接；第七传动杆（3010）与包覆单元（4）相连接；第七传动杆（3010）与底架（1）进行转动连接；第五传动轮（3011）外环面通过皮带与第六传动轮（3012）进行传动连接；第六传动轮（3012）内部轴心与第八传动杆（3013）进行固接；第八传动杆（3013）与第二轴套（3014）相连接；第八传动杆（3013）与底架（1）进行转动连接；第二轴套（3014）外表面与第六锥齿轮（3015）进行固接；第二轴套（3014）与第一电动滑块（3017）进行转动连接；第六锥齿轮（3015）与第七锥齿轮（3016）相啮合；第七锥齿轮（3016）内部轴心与双向丝杆（3018）进行固接；第一电动滑块（3017）与双向丝杆（3018）进行转动连接；第一电动滑块（3017）与定位滑杆（3019）进行固接；第一电动滑块（3017）与底架（1）进行滑动连接；双向丝杆（3018）与两组对称设置的夹持单元（3020）相连接；双向丝杆（3018）与第二电动滑块（3021）进行转动连接；定位滑杆（3019）与两组对称设置的夹持单元（3020）相连接；定位滑杆（3019）与第二电动滑块（3021）进行固接；夹持单元（3020）上方设置有第四电动推杆（3022）；第二电动滑块（3021）与底架（1）进行滑动连接；第四电动推杆（3022）与底架（1）进行固接；第四电动推杆（3022）与凸型抵块（3023）进行固接。

4.如权利要求3所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：包覆单元（4）包括有第七传动轮（401）、第八传动轮（402）、第三轴套（403）、第九传动杆（404）、电动滑板（405）、第二齿轮（406）、内齿环（407）、第十传动杆（408）、主动辊（409）和被动辊（4010）；第七传动轮（401）内部轴心与第七传动杆（3010）进行固接；第七传动轮（401）外环面通过皮带与第八传动轮（402）进行传动连接；第八传动轮（402）内部轴心与第三轴套（403）进行固接；第三轴套（403）与第九传动杆（404）相连接；第三轴套（403）与底架（1）进行转动连接；第九传动杆（404）与电动滑板（405）进行转动连接；电动滑板（405）与底架（1）进行滑动连接；第九传动杆（404）外表面与第二齿轮（406）进行固接；第二齿轮（406）在远离电动滑板（405）的一侧设置有内齿环（407）；内齿环（407）内部轴心与第十传动杆（408）进行固接；第十传动杆（408）与主动辊（409）进行固接；第十传动杆（408）与底架（1）相连接；主动辊（409）上方设置有被动辊（4010）；被动辊（4010）与底架（1）相连接。

5.如权利要求4所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：紧固单元（2012）包括有弧形电动滑架（201201）、第一电动推杆（201202）、第一连板（201203）、第四传动杆（201204）、压板（201205）、第二电动推杆（201206）、第二连板（201207）和第五传动杆（201208）；弧形电动滑架（201201）与第一电动推杆（201202）进行固接；弧形电动滑架（201201）与第二电动推杆（201206）进行固接；弧形电动滑架（201201）与环形导轨（2011）进行滑动连接；第一电动推杆（201202）与第一连板（201203）进行固接；第一连板（201203）与第四传动杆（201204）进行固接；第四传动杆（201204）与压板（201205）进行固接；第四传动杆（201204）与弧形电动滑架（201201）进行滑动连接；第二电动推杆（201206）与第二连板（201207）进行固接；第二连板（201207）与第五传动杆（201208）进行固接；第五传动杆（201208）与压板（201205）进行固接；第五传动杆（201208）与弧形电动滑架（201201）进行滑动连接；第一电动推杆（201202）至第五传动杆（201208）以弧形电动滑架（201201）中心对称设置有两组。

6.如权利要求5所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：夹持单元（3020）包括有滑动框架（30201）、第三电动滑块（30202）、夹杆（30203）和第四电动滑块（30204）；滑动框架（30201）与第三电动滑块（30202）进行滑动连接；滑动框架（30201）与第四电动滑块（30204）进行滑动连接；滑动框架（30201）与双向丝杆（3018）进行旋接；滑动框架（30201）与定位滑杆（3019）进行滑动连接；第三电动滑块（30202）与夹杆（30203）进行转动连接；夹杆（30203）与第四电动滑块（30204）进行转动连接；第三电动滑块（30202）至第四电动滑块（30204）以滑动框架（30201）中心对称设置有两组。

7.如权利要求4所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：第六传动杆（303）与第一轴套（304）接触的外环面设置有直切面；第八传动杆（3013）与第二轴套（3014）接触的外环面设置有直切面；第九传动杆（404）与第三轴套（403）接触的外环面设置有直切面。

8.如权利要求1所述的一种基于楼宇控制的复合材料预浸料包覆装置，其特征在于：滚动导流架（10）与贴合导流架（9）均与水平面呈一定角度且转杆结构相对设置。
