售价 : 1800元

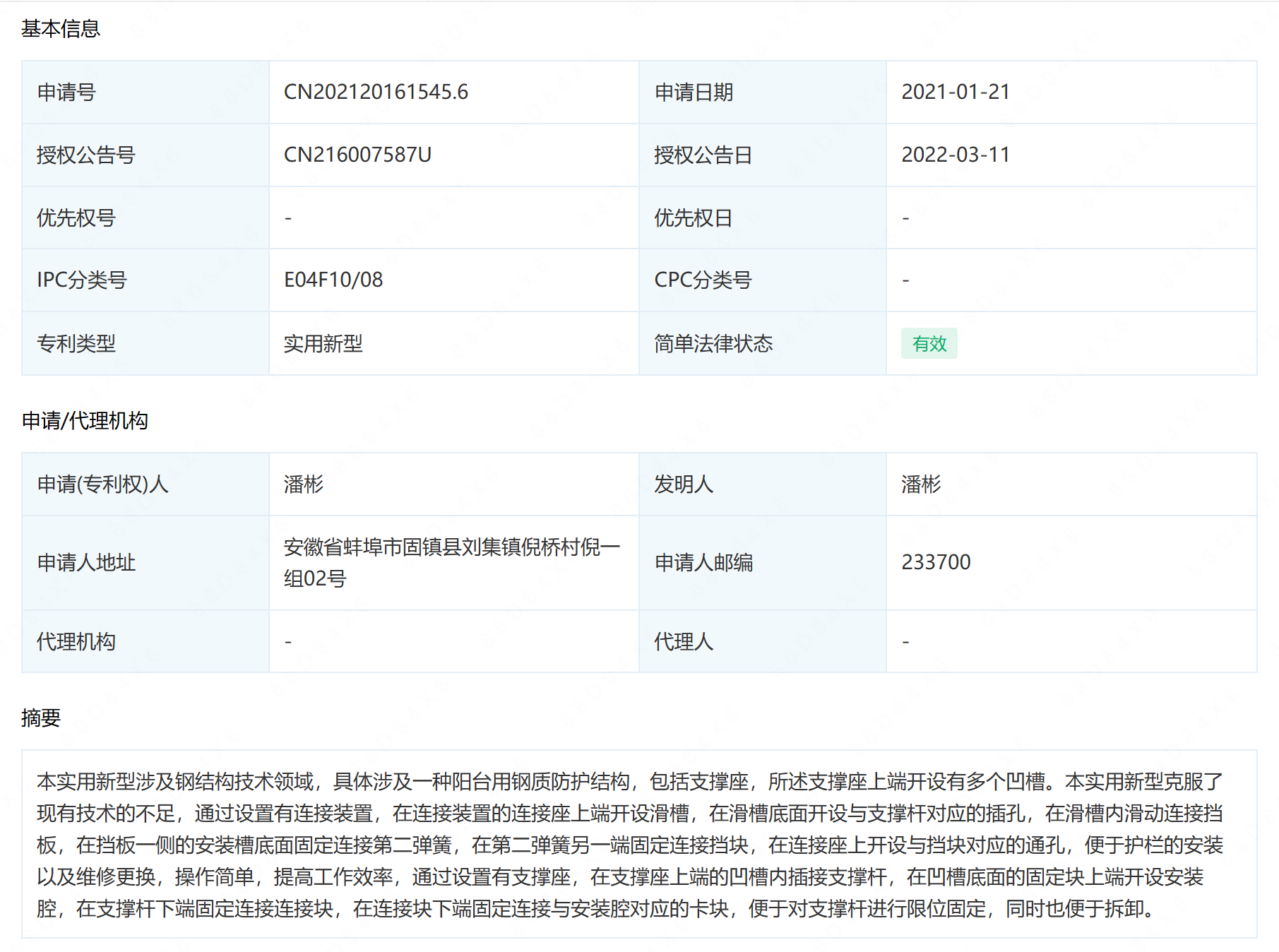

摘要： : 本实用新型涉及钢结构技术领域，具体涉及一种阳台用钢质防护结构，包括支撑座，所述支撑座上端开设有多个凹槽。本实用新型克服了现有技术的不足，通过设置有连接装置，在连接装置的连接座上端开设滑槽，在滑槽底面开设与支撑杆对应的插孔，在滑槽内滑动连接挡板，在挡板一侧的安装槽底面固定连接第二弹簧，在第二弹簧另一端固定连接挡块，在连接座上开设与挡块对应的通孔，便于护栏的安装以及维修更换，操作简单，提高工作效率，通过设置有支撑座，在支撑座上端的凹槽内插接支撑杆，在凹槽底面的固定块上端开设安装腔，在支撑杆下端固定连接连接块，在连接块下端固定连接与安装腔对应的卡块，便于对支撑杆进行限位固定，同时也便于拆卸。

详情： :

1.一种阳台用钢质防护结构，包括支撑座(3)，其特征在于，所述支撑座(3)上端开设有多个凹槽(10)，所述凹槽(10)底面固定连接有第一弹簧(5)，所述凹槽(10)内插接有支撑杆(2)，所述支撑杆(2)上端固定连接有连接装置(1)；所述连接装置(1)包括连接座(101)，所述连接座(101)上端开设有滑槽(103)，所述滑槽(103)底面开设有与支撑杆(2)对应的插孔(102)，所述滑槽(103)内滑动连接有挡板(104)，所述挡板(104)一端侧面开设有安装槽(106)，所述安装槽(106)底面固定连接有第二弹簧(108)，所述第二弹簧(108)另一端固定连接有挡块(107)，所述连接座(101)上开设有与挡块(107)对应的通孔(105)。

2.根据权利要求1所述的一种阳台用钢质防护结构，其特征在于，所述凹槽(10)底面固定连接固定块(6)，所述固定块(6)上端开设有安装腔(9)。

3.根据权利要求2所述的一种阳台用钢质防护结构，其特征在于，所述支撑杆(2)下端固定连接有连接块(7)，所述连接块(7)下端固定连接有与安装腔(9)对应的卡块(8)。

4.根据权利要求1所述的一种阳台用钢质防护结构，其特征在于，所述支撑杆(2)上端固定连接有限位块(4)。

5.根据权利要求4所述的一种阳台用钢质防护结构，其特征在于，所述限位块(4)的尺寸大于支撑杆(2)的尺寸，所述支撑杆(2)与插孔(102)的尺寸一致。
