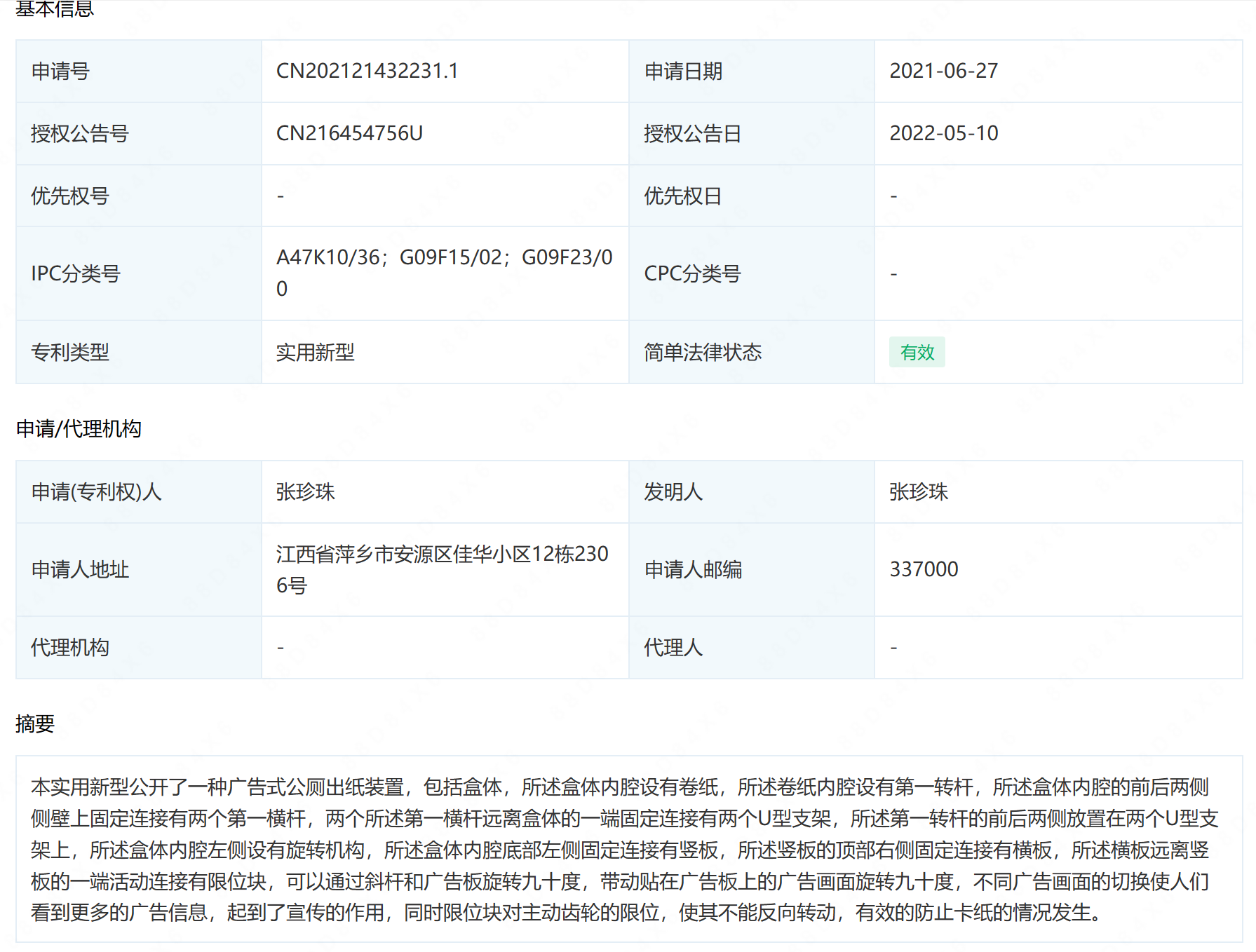

摘要： : 本实用新型公开了一种广告式公厕出纸装置，包括盒体，所述盒体内腔设有卷纸，所述卷纸内腔设有第一转杆，所述盒体内腔的前后两侧侧壁上固定连接有两个第一横杆，两个所述第一横杆远离盒体的一端固定连接有两个U型支架，所述第一转杆的前后两侧放置在两个U型支架上，所述盒体内腔左侧设有旋转机构，所述盒体内腔底部左侧固定连接有竖板，所述竖板的顶部右侧固定连接有横板，所述横板远离竖板的一端活动连接有限位块，可以通过斜杆和广告板旋转九十度，带动贴在广告板上的广告画面旋转九十度，不同广告画面的切换使人们看到更多的广告信息，起到了宣传的作用，同时限位块对主动齿轮的限位，使其不能反向转动，有效的防止卡纸的情况发生。

详情： :

1.一种广告式公厕出纸装置，包括盒体(1)，其特征在于：所述盒体(1)内腔设有卷纸(2)，所述卷纸(2)内腔设有第一转杆(3)，所述盒体(1)内腔的前后两侧侧壁上固定连接有两个第一横杆(22)，两个所述第一横杆(22)远离盒体(1)的一端固定连接有两个U型支架(20)，所述第一转杆(3)的前后两侧放置在两个U型支架(20)上，所述盒体(1)内腔左侧设有旋转机构，所述盒体(1)内腔底部左侧固定连接有竖板(8)，所述竖板(8)的顶部右侧固定连接有横板(7)，所述横板(7)远离竖板(8)的一端活动连接有限位块(6)，所述限位块(6)与横板(7)之间固定连接有弹簧(9)，所述限位块(6)右侧设有出纸机构。

2.根据权利要求1所述的一种广告式公厕出纸装置，其特征在于：所述旋转机构包括圆盘(15)，所述圆盘(15)的前端面开设有心形凹槽(16)，所述心形凹槽(16)上插接有转轴，所述转轴前侧与盒体(1)前侧通过轴承活动连接，所述转轴后侧与盒体(1)后侧通过轴承活动连接，所述转轴上固定连接有第一槽轮(14)，所述第一槽轮(14)上活动连接有皮带(13),所述心形凹槽(16)前端面设有四个斜杆(12)，四个所述斜杆(12)的相对的一端固定连接有第二横杆(25)，所述第二横杆(25)其中两个后端面活动连接在心形凹槽(16)内，所述第二横杆(25)的侧壁上固定连接有四个广告板(11)。

3.根据权利要求1所述的一种广告式公厕出纸装置，其特征在于：所述出纸机构包括主动齿轮(4)，所述主动齿轮(4)右侧设有从动齿轮(5)，所述主动齿轮(4)与从动齿轮(5)之间相互啮合，所述主动齿轮(4)和从动齿轮(5)上均插接有转轴，所述主动齿轮(4)的前端面设有竖杆(18),所述竖杆(18)前端面固定连接有第三横杆(19)，所述竖杆(18)后端面与转轴固定连接，所述主动齿轮(4)后端面设有主动轴(17)，所述从动齿轮(5)后端面设有从动轴(26)，所述主动轴(17)和从动轴(26)通过转轴活动连接在盒体(1)的后端面上，且所述主动轴(17)和从动轴(26)相对的一侧紧密贴合，所述主动齿轮(4)转轴上固定连接有第二槽轮(21)，且所述第二槽轮(21)与第一槽轮(14)通过皮带(13)传动连接。

4.根据权利要求1所述的一种广告式公厕出纸装置，其特征在于：所述盒体(1)左侧开设有广告窗(10)，所述广告窗(10)大小与广告板(11)大小相匹配。

5.根据权利要求1所述的一种广告式公厕出纸装置，其特征在于：所述盒体(1)底部开设有锯齿(23)，所述锯齿(23)的开口大于卷纸(2)的纸张的大小。

6.根据权利要求1所述的一种广告式公厕出纸装置，其特征在于：所述盒体(1)上方设有活动门，所述活动门后端面活动连接有第二转杆(24)，所述活动门前端面设有卡扣(27)。

7.根据权利要求2所述的一种广告式公厕出纸装置，其特征在于：四个所述斜杆(12)上插接有转轴，所述转轴前侧与盒体(1)前侧通过轴承活动连接，所述转轴后侧与盒体(1)后侧通过轴承活动连接。
