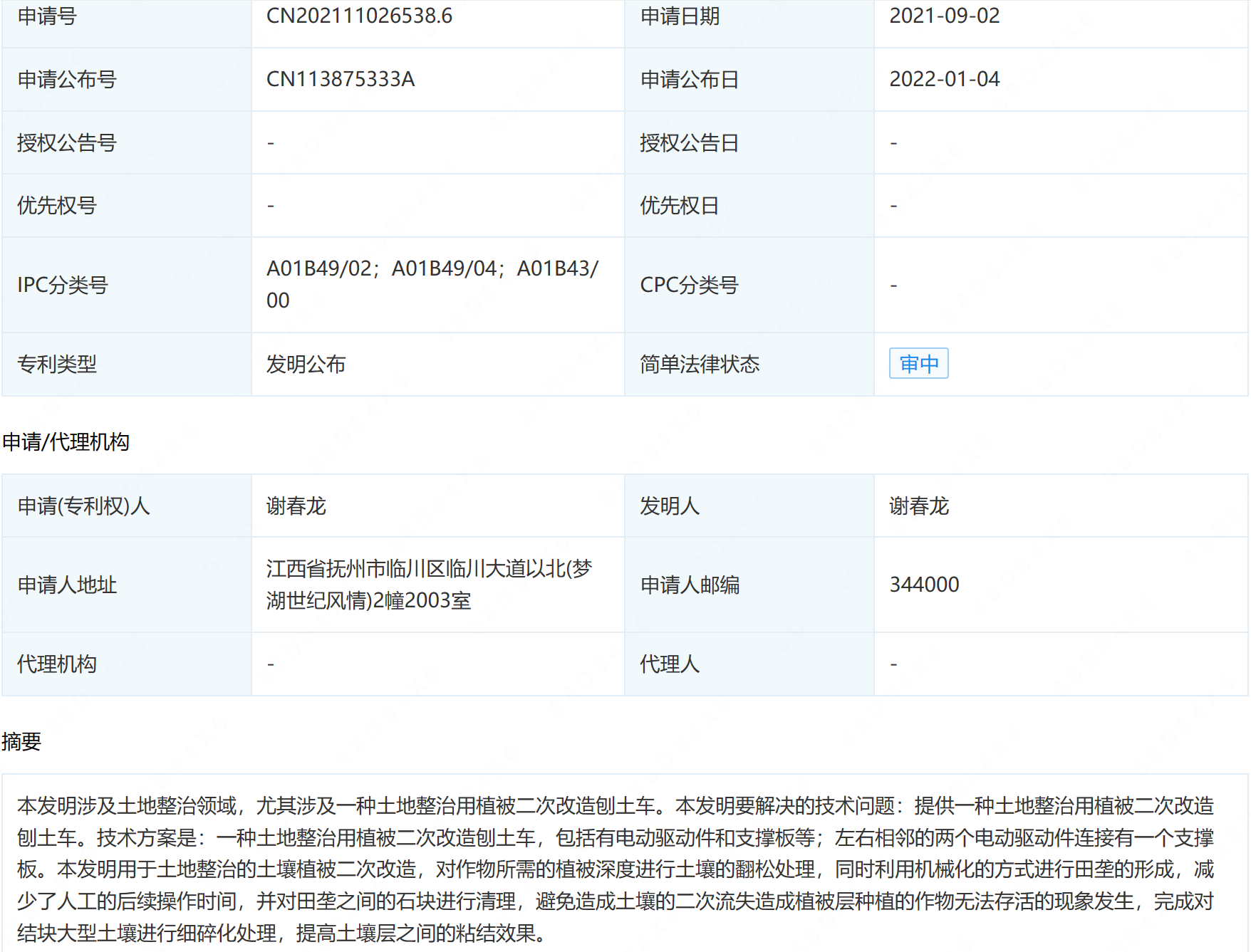

摘要： : 本发明涉及土地整治领域，尤其涉及一种土地整治用植被二次改造刨土车。本发明要解决的技术问题：提供一种土地整治用植被二次改造刨土车。技术方案是：一种土地整治用植被二次改造刨土车，包括有电动驱动件和支撑板等；左右相邻的两个电动驱动件连接有一个支撑板。本发明用于土地整治的土壤植被二次改造，对作物所需的植被深度进行土壤的翻松处理，同时利用机械化的方式进行田垄的形成，减少了人工的后续操作时间，并对田垄之间的石块进行清理，避免造成土壤的二次流失造成植被层种植的作物无法存活的现象发生，完成对结块大型土壤进行细碎化处理，提高土壤层之间的粘结效果。

详情： :

1.一种土地整治用植被二次改造刨土车，包括有车轮（1）、底架（2）、电动驱动件（4）和支撑板（5）；底架（2）下方设置有四个车轮（1）；底架（2）上部前后两侧各安装有两个电动驱动件（4）；左右相邻的两个电动驱动件（4）连接有一个支撑板（5）；其特征在于，还包括有松土系统和石块分离系统；两个支撑板（5）连接有松土系统；松土系统用于对植被层土壤进行翻松；两个支撑板（5）中部连接有对植被层土壤中石块进行筛选的石块分离系统。

2.根据权利要求1所述的一种土地整治用植被二次改造刨土车，其特征在于，松土系统包括有第一连接架（101）、分沟翻土器（102）、第二连接架（103）、稳定环（104）、电动转轴（105）和土层疏松件（106）；两个支撑板（5）各连接有两个第一连接架（101）；四个第一连接架（101）内侧各连接有一个分沟翻土器（102）；两个支撑板（5）内侧面右部各连接有一个第二连接架（103）；两个第二连接架（103）各滑动连接有一个稳定环（104）；两个第二连接架（103）固接有一个电动转轴（105）；稳定环（104）固定连接支撑板（5）；电动转轴（105）固定连接有土层疏松件（106）。

3.根据权利要求2所述的一种土地整治用植被二次改造刨土车，其特征在于，分沟翻土器（102）右部为倾斜的三角形，左部延伸有扭转的弧面。

4.根据权利要求2所述的一种土地整治用植被二次改造刨土车，其特征在于，土层疏松件（106）为倾斜的“山”字形。

5.根据权利要求4所述的一种土地整治用植被二次改造刨土车，其特征在于，还包括有动力系统，动力系统包括有龙门架（201）、万向轴（202）、第一传动轮（203）、L形支撑架（204）、第二传动轮（205）和第一平齿轮（206）；底架（2）右侧固定连接有龙门架（201）；龙门架（201）中部上方转动连接有万向轴（202）；万向轴（202）固接有第一传动轮（203）；底架（2）后侧中部固接有L形支撑架（204）；L形支撑架（204）前端的短转轴固接有第二传动轮（205）和第一平齿轮（206）；第一传动轮（203）外环面通过皮带与第二传动轮（205）进行传动连接。

6.根据权利要求5所述的一种土地整治用植被二次改造刨土车，其特征在于，石块分离系统包括有第三连接架（301）、第一连接板（302）、第二平齿轮（303）、第一锥齿轮（304）、第二锥齿轮（305）、第一转轴（306）、第三传动轮（307）、分离辊（308）、第四传动轮（309）、第三平齿轮（3010）、第二转轴（3011）、第四平齿轮（3012）、第五传动轮（3013）、第三转轴（3014）、第六传动轮（3015）、输送组件（3016）、土质剥离架（3017）、挡板（3018）、扭力弹簧（3019）和落料板（3020）；两个支撑板（5）内侧中部各连接有一个第三连接架（301）；前侧支撑板（5）固接有第三连接架（301）右侧的第一连接板（302）；第一连接板（302）后端下方的短转轴固接有第二平齿轮（303）和第一锥齿轮（304）；第一连接板（302）转动连接有第一转轴（306）；第一转轴（306）后部固接有第二锥齿轮（305）；第一转轴（306）前部固接有第三传动轮（307）；第一锥齿轮（304）啮合第二锥齿轮（305）；两个第三连接架（301）下方均转动连接有分离辊（308）；分离辊（308）前部固接有第四传动轮（309）和第三平齿轮（3010）；第三传动轮（307）外环面通过皮带与第四传动轮（309）进行传动连接；前侧第三连接架（301）下方左侧转动连接有第二转轴（3011）；第二转轴（3011）固接有第四平齿轮（3012）和第五传动轮（3013）；第三平齿轮（3010）啮合第四平齿轮（3012）；两个第三连接架（301）下方左侧固接有落料板（3020）；落料板（3020）左侧固接有输送组件（3016）；两个支撑板（5）左侧固接输送组件（3016）；输送组件（3016）右部固接有第三转轴（3014）；第三转轴（3014）固接有第六传动轮（3015）；第五传动轮（3013）外环面通过皮带与第六传动轮（3015）进行传动连接；落料板（3020）上方固接有土质剥离架（3017）；土质剥离架（3017）上方与五个挡板（3018）进行转动连接；五个挡板（3018）各连接有一个扭力弹簧（3019）。

7.根据权利要求6所述的一种土地整治用植被二次改造刨土车，其特征在于，分离辊（308）上设置有多组拨棍，且拨棍端部设置有球形推挤块。

8.根据权利要求6所述的一种土地整治用植被二次改造刨土车，其特征在于，土质剥离架（3017）中部设置有四组截面为梯形的分离杆。

9.根据权利要求8所述的一种土地整治用植被二次改造刨土车，其特征在于，还包括有收集系统，收集系统包括有第二连接板（401）、伺服电机（402）、第四转轴（403）和承载箱（404）；底架（2）左侧固接有两个第二连接板（401）；前侧第二连接板（401）固接有伺服电机（402）；伺服电机（402）输出轴固接有第四转轴（403）；第二连接板（401）转动连接第四转轴（403）；第四转轴（403）固接有承载箱（404）；承载箱（404）转动连接两个第二连接板（401）。
