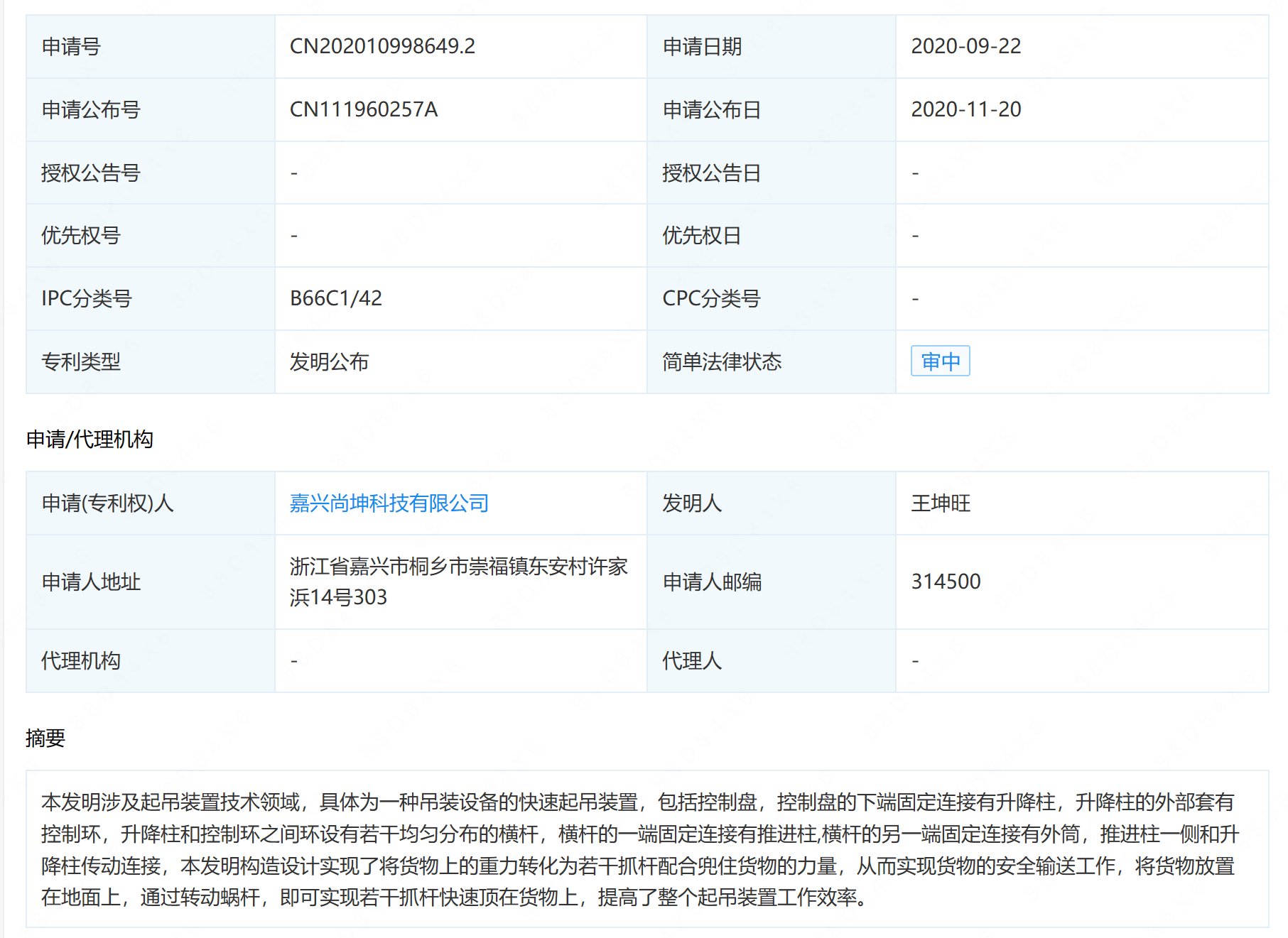

摘要： : 本发明涉及起吊装置技术领域，具体为一种吊装设备的快速起吊装置，包括控制盘，控制盘的下端固定连接有升降柱，升降柱的外部套有控制环，升降柱和控制环之间环设有若干均匀分布的横杆，横杆的一端固定连接有推进柱,横杆的另一端固定连接有外筒，推进柱一侧和升降柱传动连接，本发明构造设计实现了将货物上的重力转化为若干抓杆配合兜住货物的力量，从而实现货物的安全输送工作，将货物放置在地面上，通过转动蜗杆，即可实现若干抓杆快速顶在货物上，提高了整个起吊装置工作效率。

详情： :

1.一种吊装设备的快速起吊装置，包括控制盘(1)，其特征在于：所述控制盘(1)的下端固定连接有升降柱(2)，所述升降柱(2)的外部套有控制环(3)，所述升降柱(2)和控制环(3)之间环设有若干均匀分布的横杆(4)，所述横杆(4)的一端固定连接有推进柱(5),横杆(4)的另一端固定连接有外筒(6)，所述推进柱(5)一侧和升降柱(2)传动连接，所述控制环(3)为圆环状且控制环(3)环体上环设有若干均匀分布的筒状槽，外筒(6)套在控制环(3)上，且外筒(6)契合设置在控制环(3)上的筒状槽中，所述外筒(6)的一侧固定连接有抓杆(7),抓杆(7)的上端设置有控制板(8),控制板(8)固定在外筒(6)的外壁上，所述控制板(8)中设置有推进片(9)和蜗杆(10)，所述推进片(9)的一侧传动连接有蜗杆(10),推进片(9)的一端延伸到外筒(6)中，所述外筒(6)中设置有控制块(11)和弧形柱(12),控制块(11)设置在外筒(6)的内腔侧壁上开设的弧形棱柱状滑槽中，控制块(11)固定在控制环(3)上，控制块(11)的一端固定连接有弧形柱(12),外筒(6)中开设有弧形管腔(13),弧形管腔(13)的一端和外筒(6)上的弧形棱柱滑槽连通，弧形管腔(13)的另一端延伸到外筒(6)外部，所述弧形管腔(13)中设置有气阀(14)，所述推进片(9)的一端延伸到弧形管腔(13)中，且推进片(9)端部和气阀(14)接触，所述推进柱(5)和控制盘(1)之间设置有升降盘(15),升降柱(2)贯穿升降盘(15)的中部，所述升降盘(15)为圆盘状且盘体边缘位置环设有若干均匀分布的控制装置(16)，所述控制装置(16)包括导向杆(17)、拦截块(18)、定位筒(19)、控制筒(20)和弹簧一(21)，所述导向杆(17)的一端固定连接有拦截块(18),导向杆(17)的另一端上固定套有定位筒(19),拦截块(18)和定位筒(19)之间设置有控制筒(20)和弹簧一(21)，所述控制筒(20)的下端接触有弹簧一(21)，且控制筒(20)贯穿升降盘(15)，导向杆(17)的下端和控制环(3)固定连接。

2.根据权利要求1所述的一种吊装设备的快速起吊装置，其特征在于：所述气阀(14)包括密封筒(22)、密封球(23)、弹簧二(24)和隔板(25)，所述弹簧二(24)的一端接触有隔板(25),弹簧二(24)的另一端接触有密封球(23),密封球(23)上远离弹簧二(24)的一侧设置有密封筒(22),密封筒(22)和隔板(25)固定在弧形管腔(13)的内腔侧壁上。

3.根据权利要求2所述的一种吊装设备的快速起吊装置，其特征在于：所述密封筒(22)形状为圆筒且筒体一侧底面中部开设有球面槽，密封球(23)契合设置在密封筒(22)的球面槽中，隔板(25)形状为圆板且板体上环设有若干均匀分布的通孔。

4.根据权利要求1所述的一种吊装设备的快速起吊装置，其特征在于：所述推进片(9)为弧形板状且推进片(9)的一侧壁上开设有若干均匀分布的齿槽，蜗杆(10)上的螺旋齿和推进片(9)上的齿槽啮合传动连接，蜗杆(10)的一端延伸到控制板(8)外部。

5.根据权利要求1所述的一种吊装设备的快速起吊装置，其特征在于：所述推进柱(5)为弧形柱状且柱体的一侧壁上固定连接有若干均匀分布的凸出齿，升降柱(2)的一侧壁上开设有若干均匀分布的齿槽，推进柱(5)上的凸出齿和升降柱(2)上的齿槽啮合连接。

6.根据权利要求1所述的一种吊装设备的快速起吊装置，其特征在于：所述弹簧一(21)的上端和控制筒(20)接触，弹簧一(21)的下端和定位筒(19)接触，控制筒(20)中部活动套接有导向杆(17),且弹簧一(21)套在导向杆(17)上。
