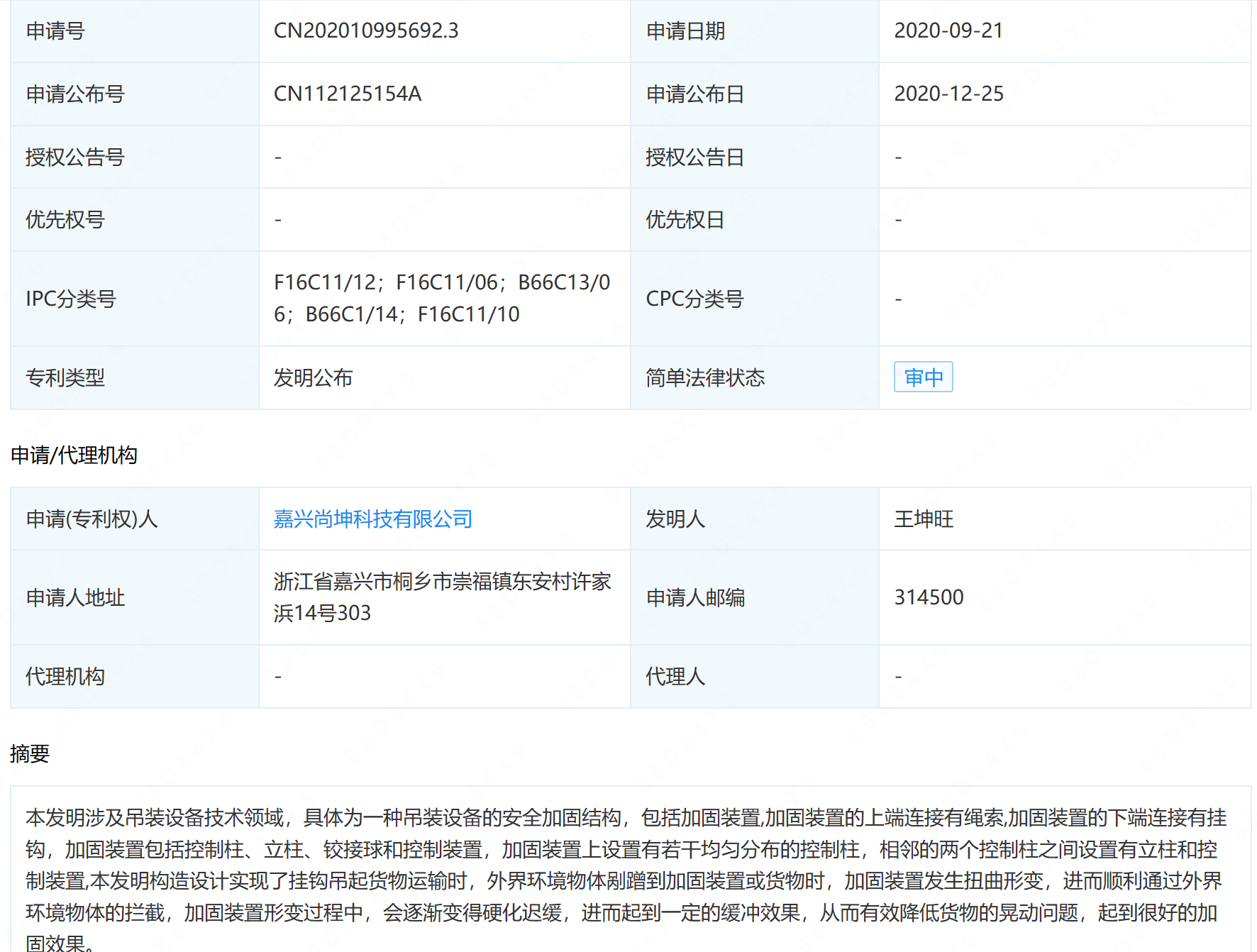

摘要： : 本发明涉及吊装设备技术领域，具体为一种吊装设备的安全加固结构，包括加固装置,加固装置的上端连接有绳索,加固装置的下端连接有挂钩，加固装置包括控制柱、立柱、铰接球和控制装置，加固装置上设置有若干均匀分布的控制柱，相邻的两个控制柱之间设置有立柱和控制装置,本发明构造设计实现了挂钩吊起货物运输时，外界环境物体剐蹭到加固装置或货物时，加固装置发生扭曲形变，进而顺利通过外界环境物体的拦截，加固装置形变过程中，会逐渐变得硬化迟缓，进而起到一定的缓冲效果，从而有效降低货物的晃动问题，起到很好的加固效果。

详情： :

1.一种吊装设备的安全加固结构，包括加固装置(1),加固装置(1)的上端连接有绳索(2),加固装置(1)的下端连接有挂钩(3)，其特征在于：所述加固装置(1)包括控制柱(4)、立柱(5)、铰接球(6)和控制装置(7)，加固装置(1)上设置有若干均匀分布的控制柱(4)，相邻的两个控制柱(4)之间设置有立柱(5)和控制装置(7),立柱(5)的一端固定连接有铰接球(6),铰接球(6)设置在控制柱(4)中，所述立柱(5)的另一端连接有控制装置(7)，若干控制装置(7)和控制柱(4)交替分布，所述控制装置(7)包括顶板(10)、底板(11)、垫板(12)和拦截装置(13)，所述顶板(10)的下端设置有底板(11),顶板(10)和底板(11)之间设置有垫板(12)，垫板(12)周围环设有若干均匀分布的拦截装置(13),拦截装置(13)贯穿底板(11)，且拦截装置(13)上端延伸到顶板(10)中，所述铰接球(6)的一端和立柱(5)固定连接，铰接球(6)的另一端端部设置有橡胶盘(8)，所述橡胶盘(8)的一端固定连接有伸缩柱(9),伸缩柱(9)一端延伸到铰接球(6)上开设的圆柱槽中，所述铰接球(6)上的圆柱槽中设置有波纹管(14)，所述铰接球(6)中开设有球状腔(15)、主管腔(16)、副管腔(17)和支管腔(18)，所述球状腔(15)的一端连通有主管腔(16),主管腔(16)一端和铰接球(6)上的圆柱槽底面连接，主管腔(16)的另一端连通有副管腔(17),副管腔(17)一端延伸到立柱(5)中，且副管腔(17)端部和立柱(5)的外壁连接，所述铰接球(6)的侧壁上环设有若干均匀分布的活塞柱(19),活塞柱(19)的一端延伸到控制柱(4)中，活塞柱(19)的另一端接触有弹簧(20),活塞柱(19)和弹簧(20)设置在铰接球(6)的外壁上开设的细柱槽中，支管腔(18)的一端和铰接球(6)上的细柱槽底面连接，支管腔(18)的另一端延伸到球状腔(15)中，所述主管腔(16)和副管腔(17)中各设置有一个气阀(21)。

2.根据权利要求1所述的一种吊装设备的安全加固结构，其特征在于：所述气阀(21)包括隔板(22)、橡胶垫(23)和T型盘(24)，所述隔板(22)形状为圆板且板体中部位置环设有若干均匀分布的粗孔，隔板(22)的板体边缘位置环设有若干均匀分布的细孔，隔板(22)的一侧接触有圆盘状的橡胶垫(23),橡胶垫(23)的中部贯穿有T型盘(24),T型盘(24)一端和隔板(22)固定连接。

3.根据权利要求1所述的一种吊装设备的安全加固结构，其特征在于：所述伸缩柱(9)为圆柱状且伸缩柱(9)活动套接在铰接球(6)上的圆柱槽中，所述伸缩柱(9)的侧壁上固定环设有若干均匀分布的导向滑块(26),导向滑块(26)一端接触有弹簧片(25)，导向滑块(26)和弹簧片(25)设置在铰接球(6)上的圆柱槽内壁上开设的滑槽中。

4.根据权利要求1所述的一种吊装设备的安全加固结构，其特征在于：所述拦截装置(13)包括中心轴(27)、外筒(28)、螺纹柱(29)和螺母(30)，所述外筒(28)设置在顶板(10)上开设的板状槽中，外筒(28)中部活动套接有中心轴(27),中心轴(27)端部和顶板(10)固定连接，外筒(28)一侧固定连接有螺纹柱(29),螺纹柱(29)贯穿底板(11)上开设的板状槽中，螺纹柱(29)上套有螺母(30),螺母(30)设置在底板(11)的下端。

5.根据权利要求1所述的一种吊装设备的安全加固结构，其特征在于：所述顶板(10)和底板(11)均为圆板状且板体上开设有圆台槽，顶板(10)的圆台槽和底板(11)上的圆台槽对扣分布，垫板(12)为圆板状且垫板(12)设置在顶板(10)的圆台槽和底板(11)的圆台槽之间。

6.根据权利要求1所述的一种吊装设备的安全加固结构，其特征在于：所述铰接球(6)契合设置在控制柱(4)上开设的球缺槽中，活塞柱(19)形状为圆柱一端一体连接半球体，活塞柱(19)的半球体凸出到控制柱(4)的球缺槽内壁上开设的弧面槽中，橡胶盘(8)为圆盘状且盘体一侧面为凸出弧面状，主管腔(16)的一端和铰接球(6)上的圆柱槽底面固定连接。
