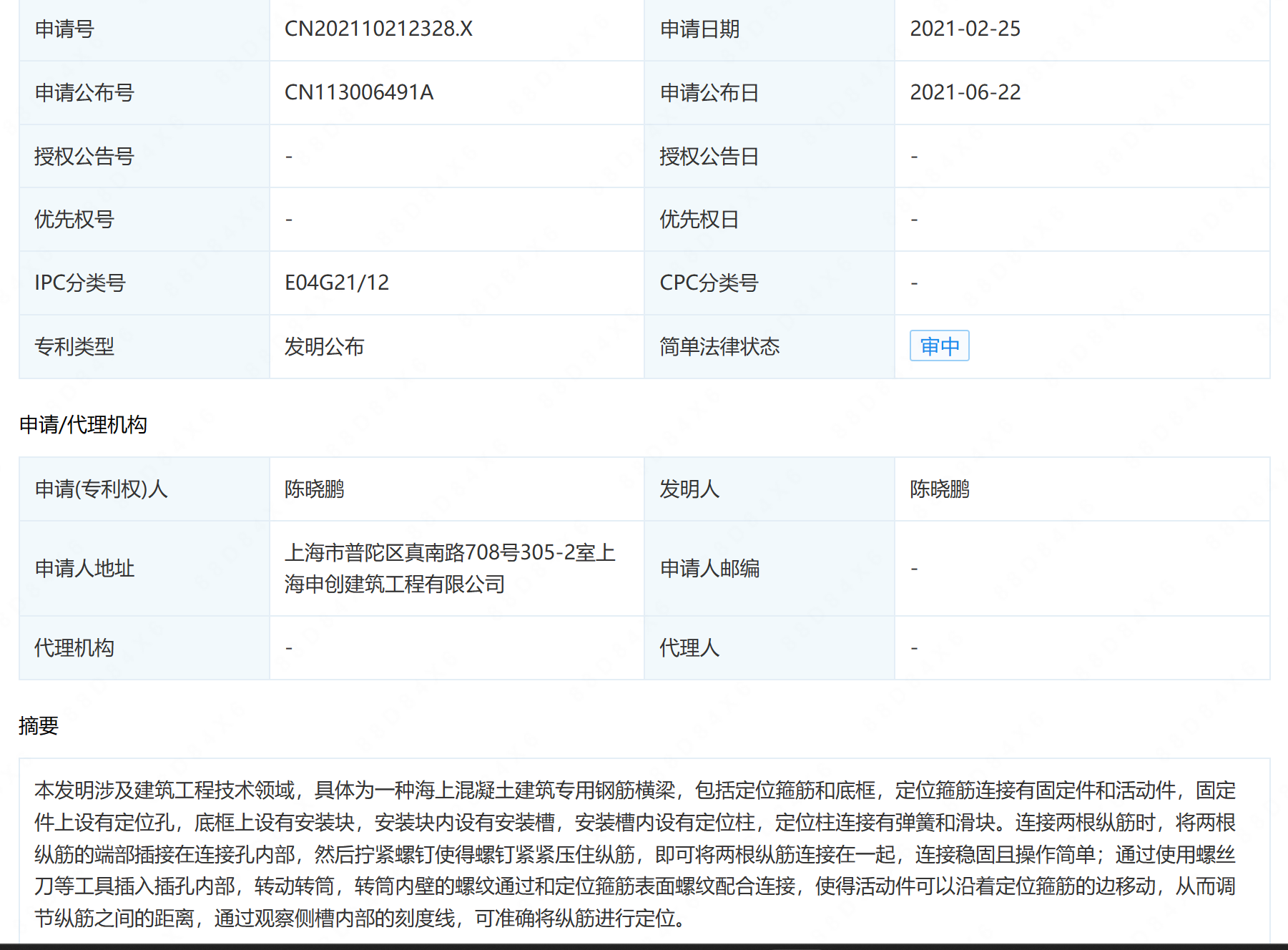

摘要： : 本发明涉及建筑工程技术领域，具体为一种海上混凝土建筑专用钢筋横梁，包括定位箍筋和底框，定位箍筋连接有固定件和活动件，固定件上设有定位孔，底框上设有安装块，安装块内设有安装槽，安装槽内设有定位柱，定位柱连接有弹簧和滑块。连接两根纵筋时，将两根纵筋的端部插接在连接孔内部，然后拧紧螺钉使得螺钉紧紧压住纵筋，即可将两根纵筋连接在一起，连接稳固且操作简单；通过使用螺丝刀等工具插入插孔内部，转动转筒，转筒内壁的螺纹通过和定位箍筋表面螺纹配合连接，使得活动件可以沿着定位箍筋的边移动，从而调节纵筋之间的距离，通过观察侧槽内部的刻度线，可准确将纵筋进行定位。

详情： :

1.一种海上混凝土建筑专用钢筋横梁，包括定位箍筋(1)和底框(6)，其特征在于：所述定位箍筋(1)连接有固定件(2)和活动件(3)，所述固定件(2)上设有定位孔(201)，所述底框(6)上设有安装块(7)，所述安装块(7)内设有安装槽(701)，所述安装槽(701)内设有定位柱(8)，所述定位柱(8)连接有弹簧(9)和滑块(10)，所述活动件(3)包括有两个轴承(301)，所述轴承(301)连接有转筒(302)，所述转筒(302)上设有插孔(303)，所述固定件(2)和活动件(3)连接有连接件(4)，所述连接件(4)上设有连接孔(402)、螺孔(401)和螺钉(403)，所述连接件(4)连接有纵筋(5)。

2.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述定位箍筋(1)为长方形框架状结构，定位箍筋(1)的每条边为圆柱体结构，定位箍筋(1)的侧壁上内陷有侧槽(101)，侧槽(101)的内表面设有刻度线(102)。

3.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述固定件(2)为圆筒结构，固定件(2)共设有四个并分别套接在定位箍筋(1)顶边和底边的两端，固定件(2)和定位箍筋(1)焊接相连。

4.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述活动件(3)共设有若干个，活动件(3)套接在定位箍筋(1)的两侧边、顶边和底边上。

5.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述底框(6)为“匚”形结构，定位箍筋(1)的底边位于底框(6)两臂之间，安装块(7)共设有四个并焊接在底框(6)两臂的相对面上。

6.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述安装槽(701)的开口位于安装块(7)的端部，定位柱(8)的一端通过开口插接在安装槽(701)内部，定位柱(8)的另一端插接在定位孔(201)内。

7.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述安装块(7)的上表面设有滑槽(11)，滑槽(11)和安装槽(701)相连通，弹簧(9)的两端分别焊接在定位柱(8)和安装槽(701)的侧壁上，滑块(10)的底端焊接在定位柱(8)的上表面，滑块(10)位于滑槽(11)内部。

8.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述转筒(302)为圆环柱结构，转筒(302)焊接在两端轴承(301)的内圈侧壁上，定位箍筋(1)的四条边设有螺纹，转筒(302)的内壁上设有螺纹并和定位箍筋(1)表面的螺纹配合连接。

9.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述连接件(4)为圆柱结构，连接件(4)的侧壁上设有凹槽，固定件(2)焊接在凹槽内部，轴承(301)的内壁和凹槽焊接相连。

10.根据权利要求1所述的一种海上混凝土建筑专用钢筋横梁，其特征在于：所述连接孔(402)内陷于连接件(4)的两端，纵筋(5)的端部插接在连接孔(402)内部，螺孔(401)位于连接件(4)两端侧壁的上下表面，螺孔(401)和连接孔(402)相连通，螺钉(403)螺接在螺孔(401)内部，且螺钉(403)的一端紧贴在纵筋(5)的表面。
