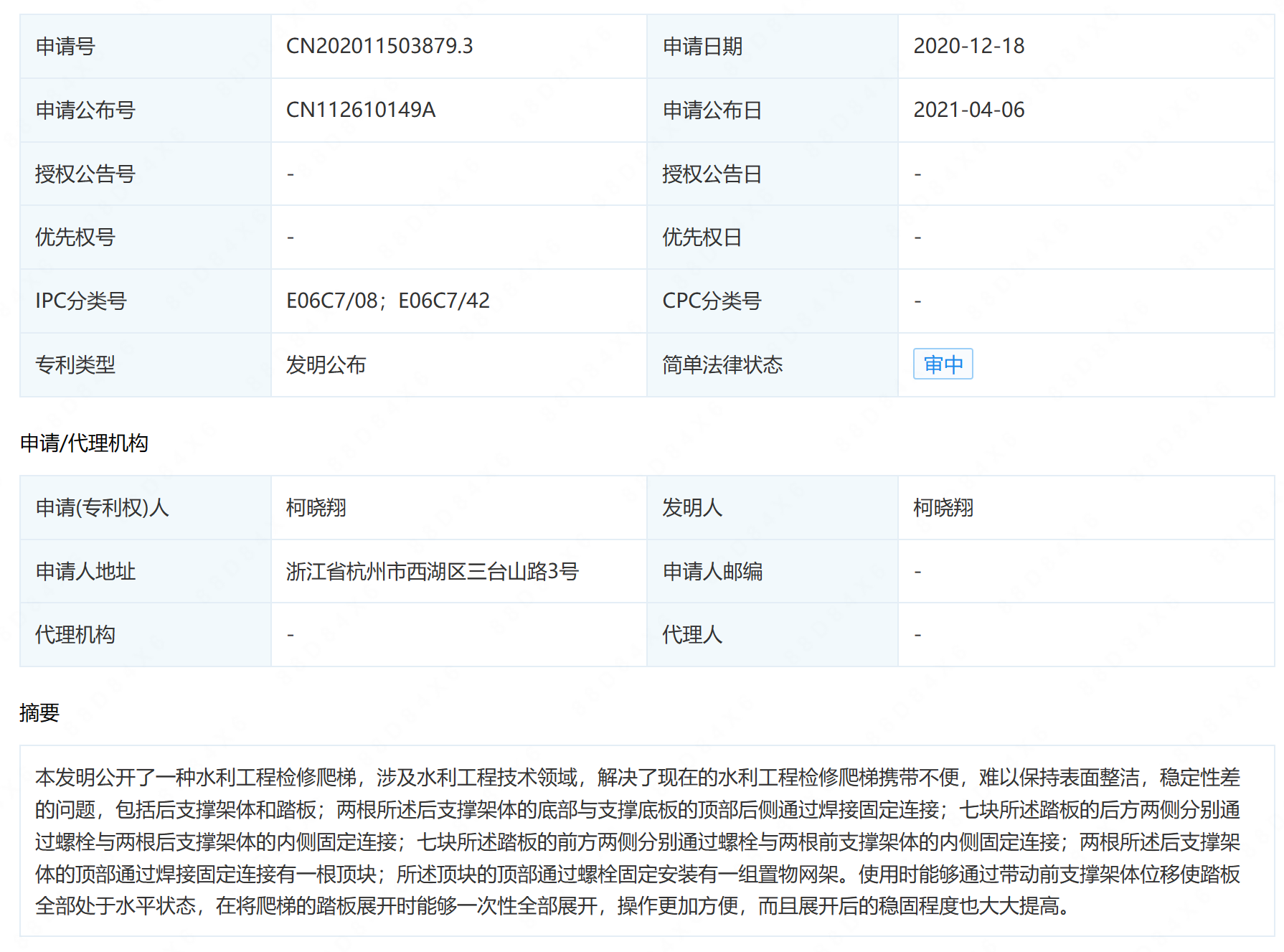

摘要： : 本发明公开了一种水利工程检修爬梯，涉及水利工程技术领域，解决了现在的水利工程检修爬梯携带不便，难以保持表面整洁，稳定性差的问题，包括后支撑架体和踏板；两根所述后支撑架体的底部与支撑底板的顶部后侧通过焊接固定连接；七块所述踏板的后方两侧分别通过螺栓与两根后支撑架体的内侧固定连接；七块所述踏板的前方两侧分别通过螺栓与两根前支撑架体的内侧固定连接；两根所述后支撑架体的顶部通过焊接固定连接有一根顶块；所述顶块的顶部通过螺栓固定安装有一组置物网架。使用时能够通过带动前支撑架体位移使踏板全部处于水平状态，在将爬梯的踏板展开时能够一次性全部展开，操作更加方便，而且展开后的稳固程度也大大提高。

详情： :

1.一种水利工程检修爬梯，其特征在于：包括后支撑架体(1)和踏板(3)；两根所述后支撑架体(1)的底部与支撑底板(4)的顶部后侧通过焊接固定连接；七块所述踏板(3)的后方两侧分别通过螺栓与两根后支撑架体(1)的内侧固定连接；七块所述踏板(3)的前方两侧分别通过螺栓与两根前支撑架体(2)的内侧固定连接；两根所述后支撑架体(1)的顶部通过焊接固定连接有一根顶块(6)；所述顶块(6)的顶部通过螺栓固定安装有一组置物网架(7)；所述支撑底板(4)的顶部还安装有一个支撑块(5)。

2.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述踏板(3)的后侧均能够围绕与后支撑架体(1)连接的螺栓进行旋转。

3.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述踏板(3)的前侧均能够围绕与前支撑架体(2)连接的螺栓进行旋转。

4.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述踏板(3)与后支撑架体(1)和前支撑架体(2)组成能够旋转变更形状的平行四边形结构。

5.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述支撑底板(4)为L形板，且支撑底板(4)前侧顶部向上凸起，支撑块(5)安装时恰好能够卡在支撑底板(4)前侧顶部凸起板与后支撑架体(1)的底部前侧之间。

6.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述支撑块(5)的顶部两侧固定对称设置有两个下凹槽，且当前支撑架体(2)向上旋转带动踏板(3)全部旋转至水平时，前支撑架体(2)的底部恰好能够卡在支撑块(5)顶部两侧的下凹槽中，且支撑块(5)内部均为空心式结构。

7.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述前支撑架体(2)底部均为水平切割面，且前支撑架体(2)无论怎么位移其底部面都会与支撑底板(4)的顶部面平行。

8.根据权利要求1所述的一种水利工程检修爬梯，其特征在于：所述支撑底板(4)的底部固定设置有若干横向的条形胶条，顶块(6)的后侧也固定设置有若干横向的条形胶条。
